石川県白山市でエコカラット壁(ストーングレース)にソニー55型液晶テレビ(KJ-55X8550H)とサウンドバーを壁掛けし、レコーダー機器は壁向こうのお部屋へ

エコカラット壁に55インチ液晶テレビとサウンドバーを壁掛け
  • エコカラット壁に55インチ液晶テレビとサウンドバーを壁掛け
  • 正面から撮影。レコーダー機器は右のドア向こうのお部屋に収納
  • 建築中からご相談いただいたおかげで別室に機器類を置くことが出来ました
  • 側面。エコカラットと壁掛け金具が密着しています。
  • ドア向こうの収納スペース。レコーダー機器はここに収納
  • ケーブルは壁内を経由してテレビと直結しています。
  • 全体のイメージ図です。設計・建築の段階なら間に合います。

石川県白山市でエコカラット壁(ストーングレース)にソニー55型液晶テレビ(KJ-55X8550H)とサウンドバーを壁掛けし、レコーダー機器は壁向こうのお部屋へ

Youtube動画

壁掛け工事完了後の様子を動画でも撮影しました。テレビと一体になって壁掛けされたサウンドバーや、横から見たエコカラットとの接合面などにご注目ください。

レコーダー機器類を別室に収納?

壁掛けテレビで頭を悩ませるのだブルーレイレコーダーなど録画機器の置き場所です。テレビボードを使い続ける方もいらっしゃれば、ウォールシェルフ(棚)を設置される方もいらっしゃいます。もしご自宅がまだ建築中でしたら、リビングとは別の空間にレコーダー機器を収納することも可能です。今回はそんな施工事例をご紹介いたします。

石川県からお問い合わせ

今回のお客様は石川県白山市のお住まいで、お客様は弊社ホームページの「無料壁掛け診断(建築中)」よりお問い合わせくださいました。マイホーム完成は半年ほど先、可能であればテレビ台は置かずレコーダー機器はテレビ裏の収納スペースに設置されたいとのことでした。おうちが出来上がった後では難しいリクエストですが、建築中ならば何とかかなりそう。そこで担当者がプランを考え、お客様に概算の見積もりをご提案。お見積もり内容にお客様もご納得いただけましたので、「壁の向こう側にレコーダー機器を設置」する計画書(弊社では「壁掛けテレビ事前カルテ」と呼んでいます)を作成、、
「下地補強はここからここまでお願いします。」
「コンセントはこことここに作ってください」
「配線ルートはこの位置でお願いします。」
などの指示を盛り込み、お客様経由でハウスメーカー様にお送りしました。

名古屋から石川県白山市へ

それから数か月。マイホームが完成したとの知らせを受け施工スタッフ2名がお客様宅へ。
お部屋を確認すると、ほぼ事前カルテ通りの壁面が出来上がっていました。まずは位置決め作業。壁の中心にテレビが来るように位置決めし、壁掛け金具を取付。今回下地補強や配線ルート、コンセントパネルなどはハウスメーカ様によって終えられているため、作業はスムーズに進みました。金具は角度固定式タイプをエコカラット壁に設置。テレビ下にはサウンドバーも壁掛けさせていただきました。

壁向こうの収納スペース

レコーダー機器は、計画通り壁向こうの収納スペースに設置。HDMIケーブルは壁内を通ってテレビと接続しています。
「壁向こうでリモコンの電波は届くの?」
と思われるかもしれませんが、今回テレビとレコーダーはソニーで統一されているため。テレビ用のリモコンで壁裏のレコーダーを操作出来るようになっています。これが別メーカーの場合は赤外線の受光端子をテレビと同じ壁面に設置するなどの工夫が必要となります。
テレビ、サウンドバーの壁掛け、そして壁裏への機材設置、すべてが無事に完了し、御覧のようなテレビ周りに何もないスマートな壁掛けテレビが出来上がりました。

各部の写真と解説

以下、各部の見どころとポイント解説です。

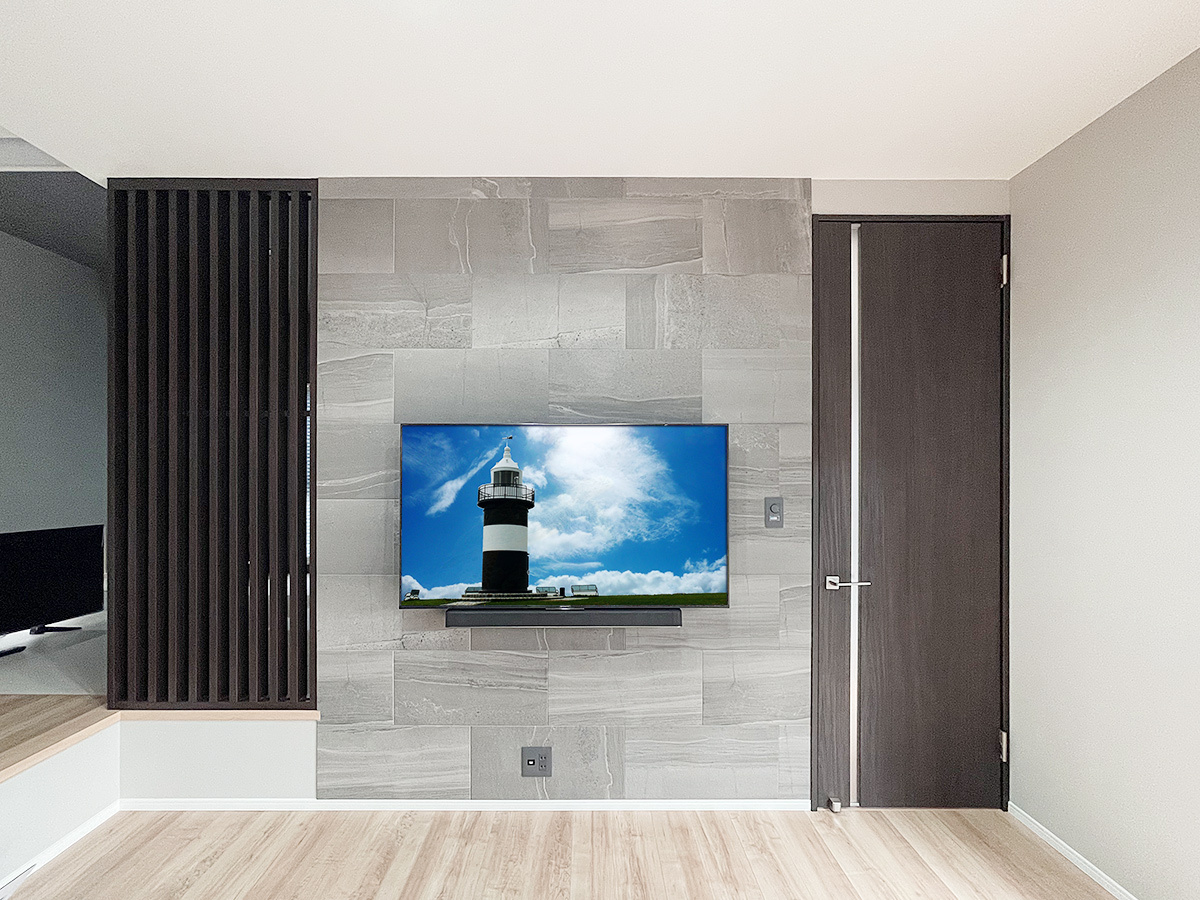

完成直後。55型テレビとサウンドバー
(↑)エコカラット(ストーングレース)の壁面に55型の液晶テレビ(KJ-55X8550H)とサウンドバーを壁掛け。レコーダー機器は壁向こうの収納スペースに設置することでテレビの周囲は御覧のようにすっきり。建築中の早い段階でご相談いただいたおかげで、御覧のようなプランが実現しました。

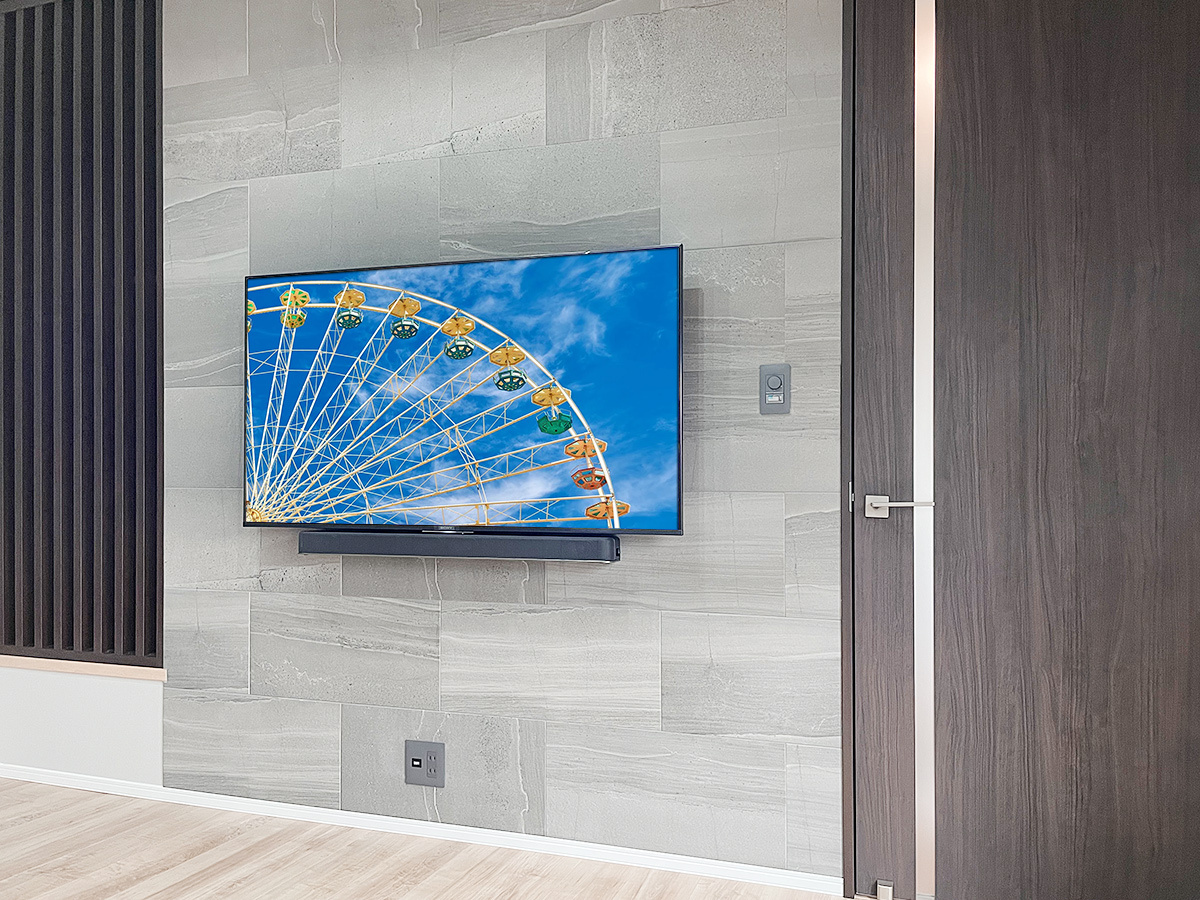

テレビはソニーの液晶テレビ KJ-55X8550H
(↑)テレビはソニーの液晶テレビ KJ-55X8550H。カトー電器でご購入いただきました。(ありがとうございます)スタンドを外した壁掛け時のサイズは横幅が
1231mm、高さが713mm、本体の厚みは52mmの薄さを誇ります。角度固定式タイプの金具と組み合わせることで壁掛け時の出幅(ではば)を極力抑えることが可能です。テレビ下にはサウンドバーも壁掛け。両者が接する配置にすることでサウンドバーの各種配線をテレビのそれと一つにまとめることが出来ます。

床上にはHDMIコンセントパネルを新設
(↑)ゲーム機など将来の拡張性も考え、床上にはHDMIコンセントパネルをご提案。こちらはハウスメーカー様が施工してくださいました。ここにゲーム機やパソコンなどを接続するとテレビに映像と音声が出力されます。

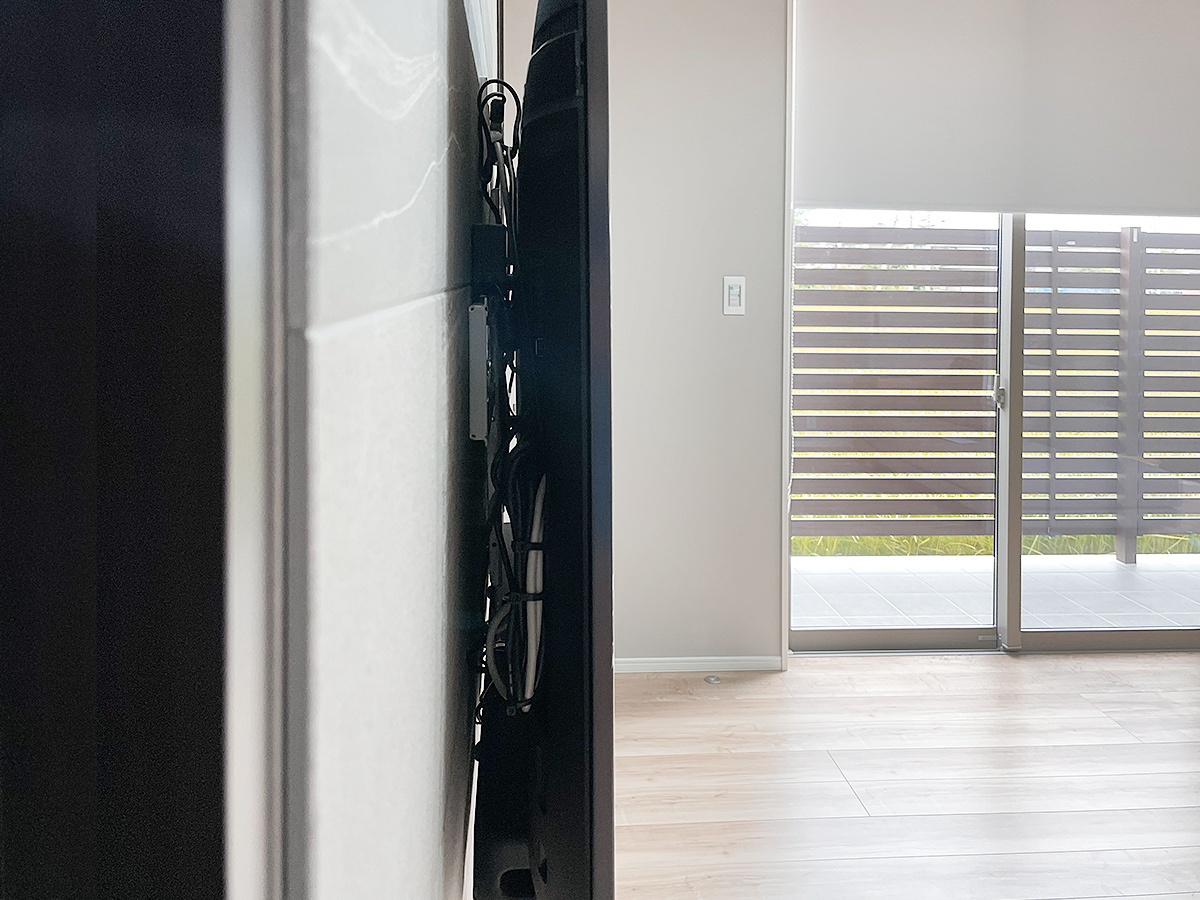

横から見た様子。エコカラットと金具が密接
(↑)壁面との接合部。出入口が奥にあり、お部屋の出入りのたびにこの接合面が視界に入るため、見た目を重視しテレビに繋がるケーブル類は目立たないこちら側に集中させています。

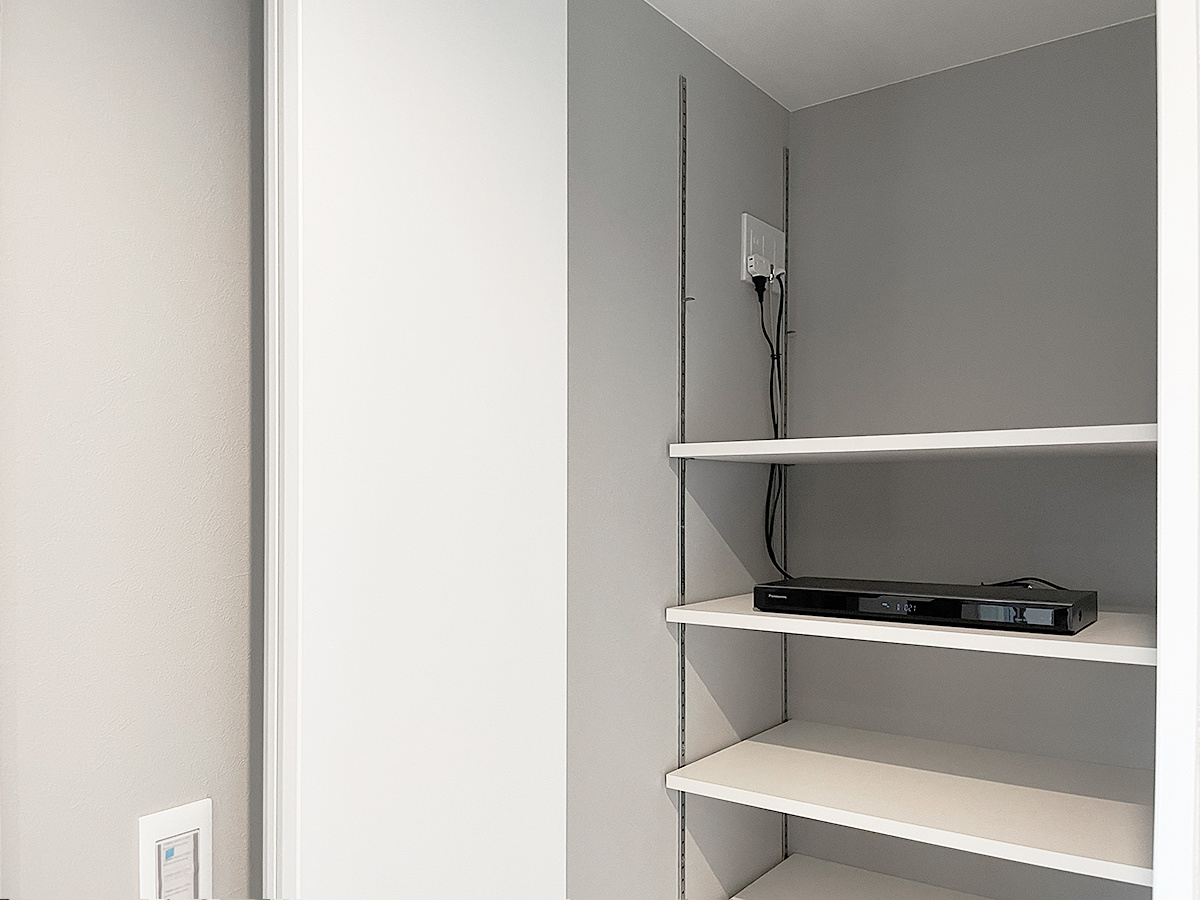

壁向こうの収納スペース。配線は壁内配線
(↑)壁掛け面の裏側は玄関の収納スペースです。コンセントパネルが用意されており、レコーダー機器はここに設置。有線接続でテレビと接続しています。レコーダーはDVDやブルーレイなど円盤メディアの出し入れを考え、上から2段目の棚に置かせていただきました。

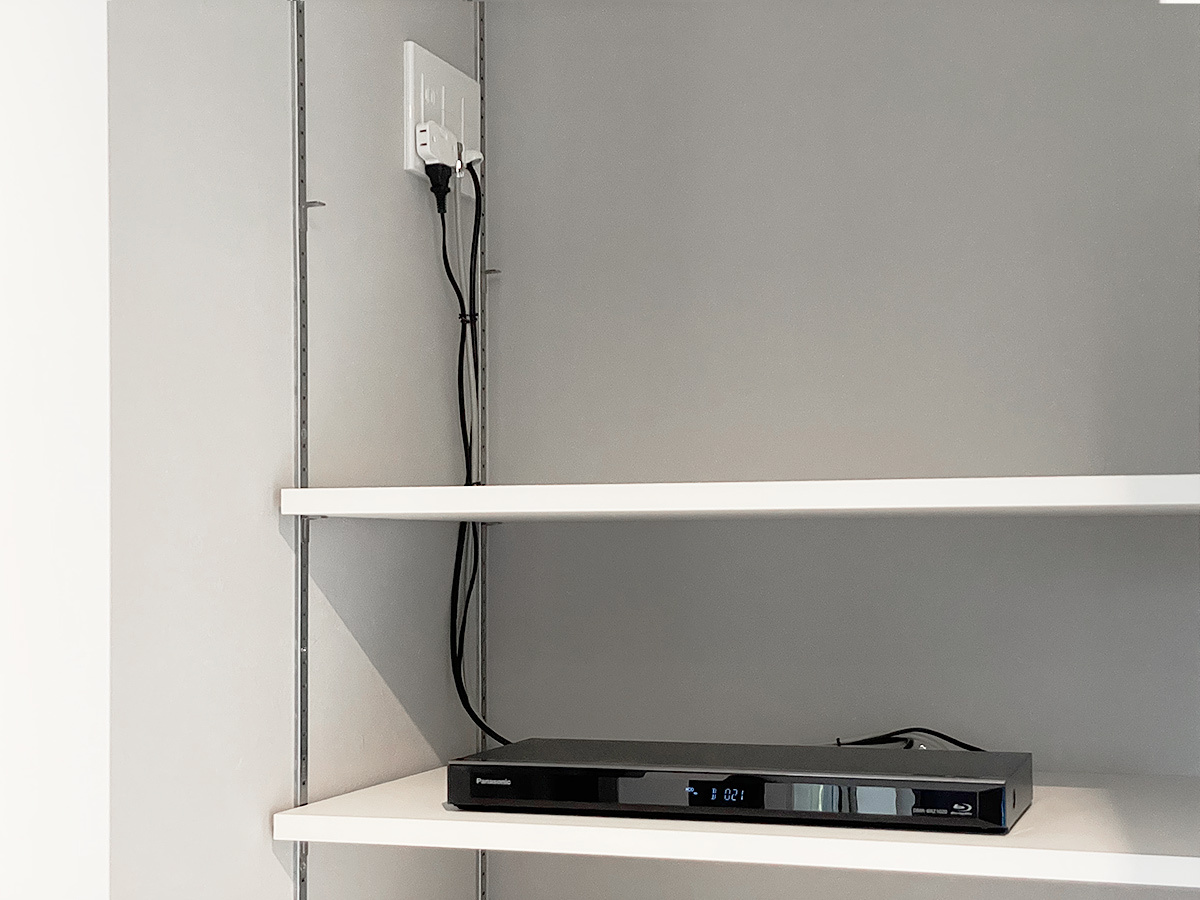

レコーダーとテレビは同一メーカーで統一
(↑)壁を隔てるとリモコンの電波(赤外線)届かなくなりますが、ソニー製品同士の場合、テレビ経由でレコーダーを操作できるため、特に追加工事などは必要ありませんでした。

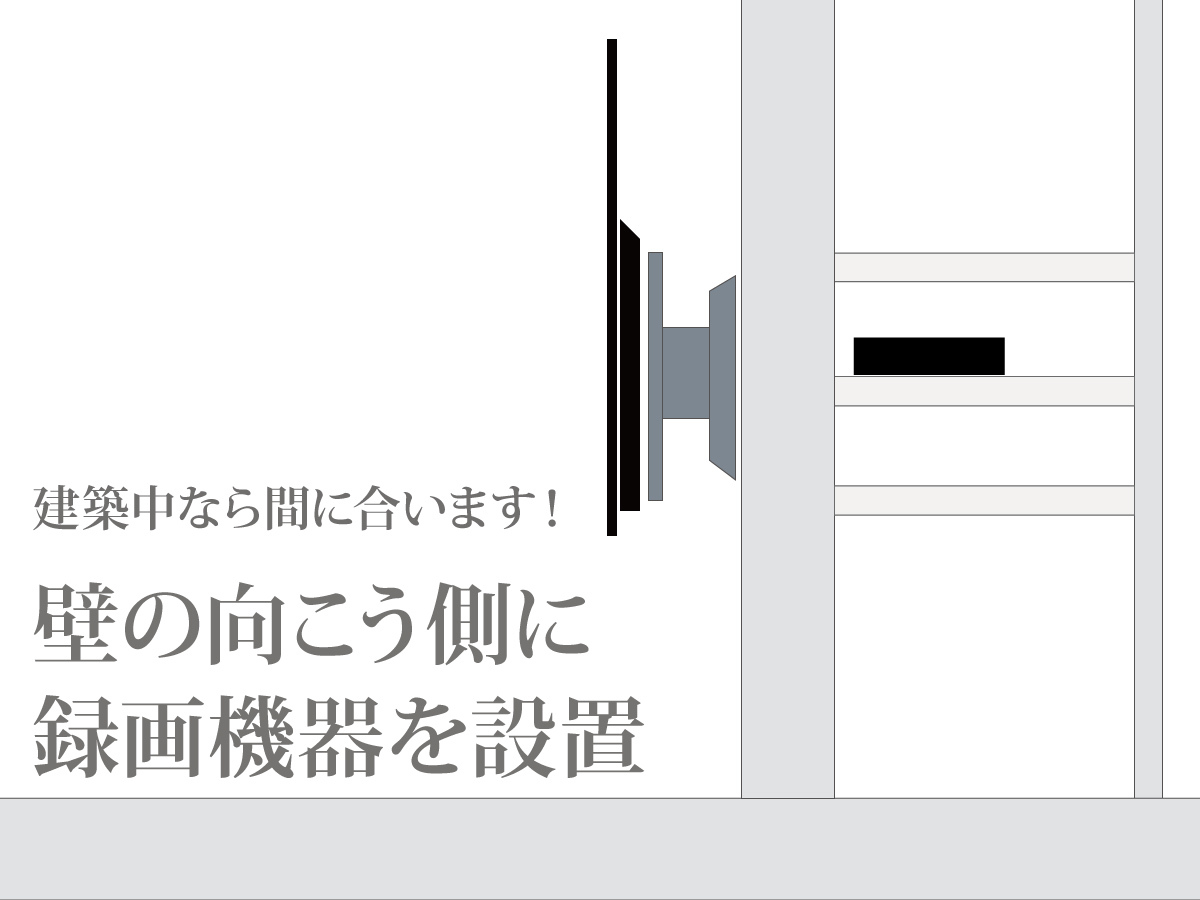

建築中、設計中ならまだ間に合います。
(↑)テレビとレコーダーの位置関係をイラストでご紹介。ペットを飼っていたり、小さなお子さんがいらっしゃるご家庭では
「安全のために壁掛けテレビの周りに何も置きたくない」
という方が少なくありません。マイホーム設計中もしくは建築中でしたら御覧のような間取りにされることで、周囲に何もない壁掛けテレビが実現可能です。

この工事のデータシート
識別ID壁掛けギャラリー No.1003
場所石川県
ハウスメーカー地元の工務店
壁の種類エコカラット壁(ストーングレース)
テレビメーカーソニー
インチサイズ55インチ
テレビ型番KJ-55X8550H
棚の施工棚なし
HDMI コンセントなし
