東大阪市で49インチ液晶テレビ(KD-49X8500B)とウォールシェルフ(棚)を壁掛けし、照明器具を取り付け

無料壁壁掛け診断からお問い合わせ

東大阪市での壁掛けテレビ工事です。お客様は当社ホームページの「無料壁掛け診断」からお部屋の現状写真を送ってくださいました。今お使いのテレビを壁掛けされたいとのことで壁面は下地補強が施されていない様子。そこで選任スタッフが壁の内部に補強する壁内部分補強による壁掛け工事をご提案。お客様もお見積内容にご納得され、施工の運びとなりました。

壁掛け工事スタッフ、大阪へ

施工当日は壁掛けテレビ工事のベテランスタッフ2名が大阪へ。お客様宅は一戸建て住宅。ちなみにハウスメーカーは大阪を中心に広く展開されているフジ住宅様です。
ご挨拶の後、ご希望の壁面を確認させていただいたところ、壁内の間柱を使えば壁内補強を施さずとも良いことが分かり、間柱を使った壁掛け工事に切り替えさせていただきました。
テレビの固定方法が決まれば、お客様と一緒にテレビの位置決め相談です。小さなお子さんがいらっしゃることを考慮し、テレビは少し高めに。レコーダー置き場のウオールシェルフもお子さんの手が届かない「テレビ上」にすることで決まり、工事に移らせていただきました。

壁面に取り付ける金具は角度固定式タイプ。水平・垂直に留意しつつ慎重に取り付けたら、次はテレビで隠れる位置にコンセントパネルを新設します。1テレビに欠かせない100ボルトの電源とアンテナ線のほか、レコーダーやゲーム機と接続するためのHDMIケーブルも通し、ウォールシェルフ側のコンセントパネルに通していきます。
床側のコンセントは間柱の都合で壁内を通すことが出来ず、こちらはモールと呼ばれる配線カバーで目立たないように処理。
最後にお客様のテレビを壁掛けし、ご覧のような壁掛けテレビが誕生しました。

見どころとワンポイント解説

以下、各部の写真とポイントの解説です。

東大阪市で49インチ液晶テレビとウォールシェルフを壁掛け
(↑)東大阪市での施工事例。石膏ボード壁に49インチの液晶テレビを壁掛けし、ウォールシェルフも設置させていただきました。小さなお子さんがいらっしゃるご家庭ということもあり、テレビの位置は少し高め。棚も「テレビ上」に取り付けています。

正面から撮影。テレビはソニーのブラビアKD-49X8500B
(↑)正面から撮影。テレビはソニーのブラビアKD-49X8500B。49インチの液晶テレビです。壁掛け時にはスタンドを外します。壁掛け時の本体のサイズは横幅が1094mm、高さが664mm、テレビ本体の厚みが6.6mmです。

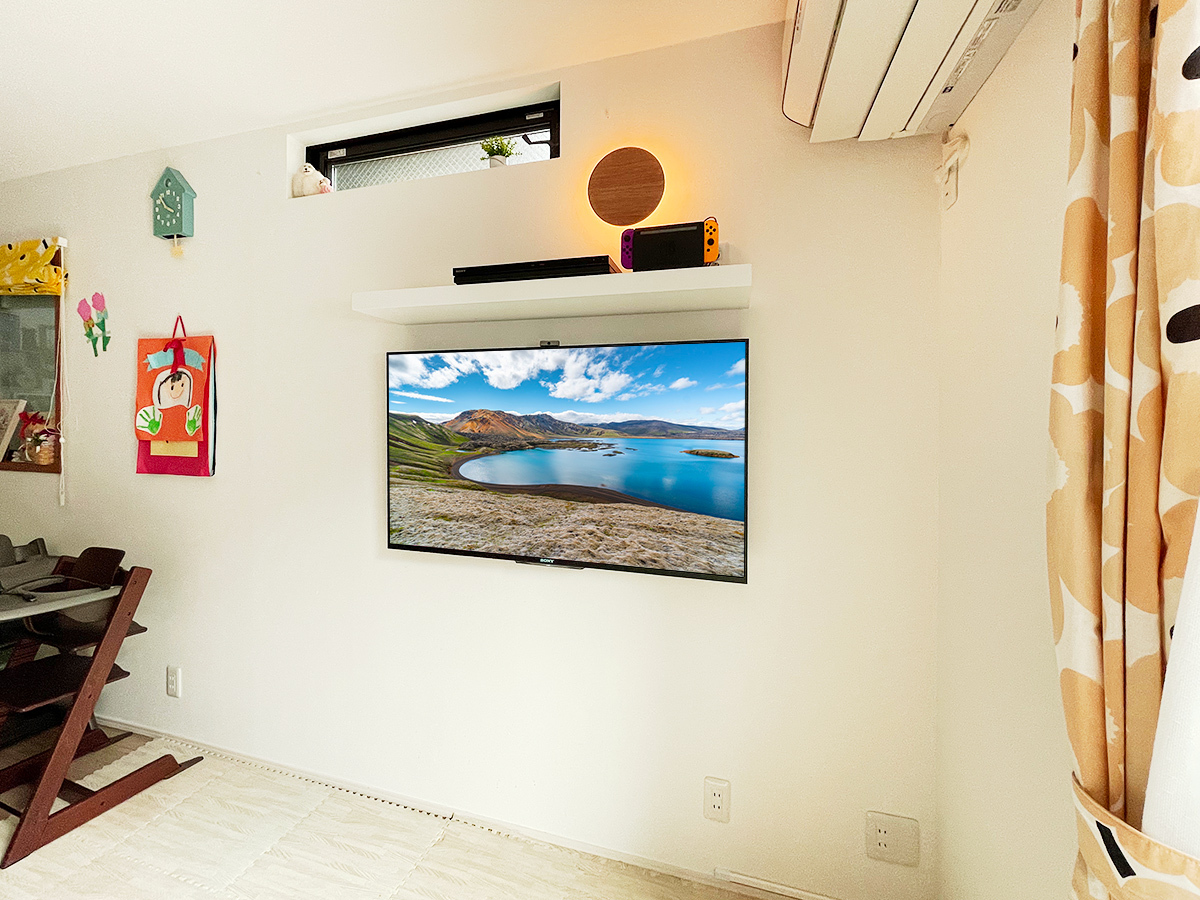

コンセントパネルは3か所新設
(↑)コンセントパネルはウォールシェルフの機器用に1個、テレビ用にテレビ背面コンセントを1個、そして床上に1個の合計3個を新設しました。各種のケーブルはすべて壁内配線のため見た目はご覧のようにスッキリきれいに仕上がっています。

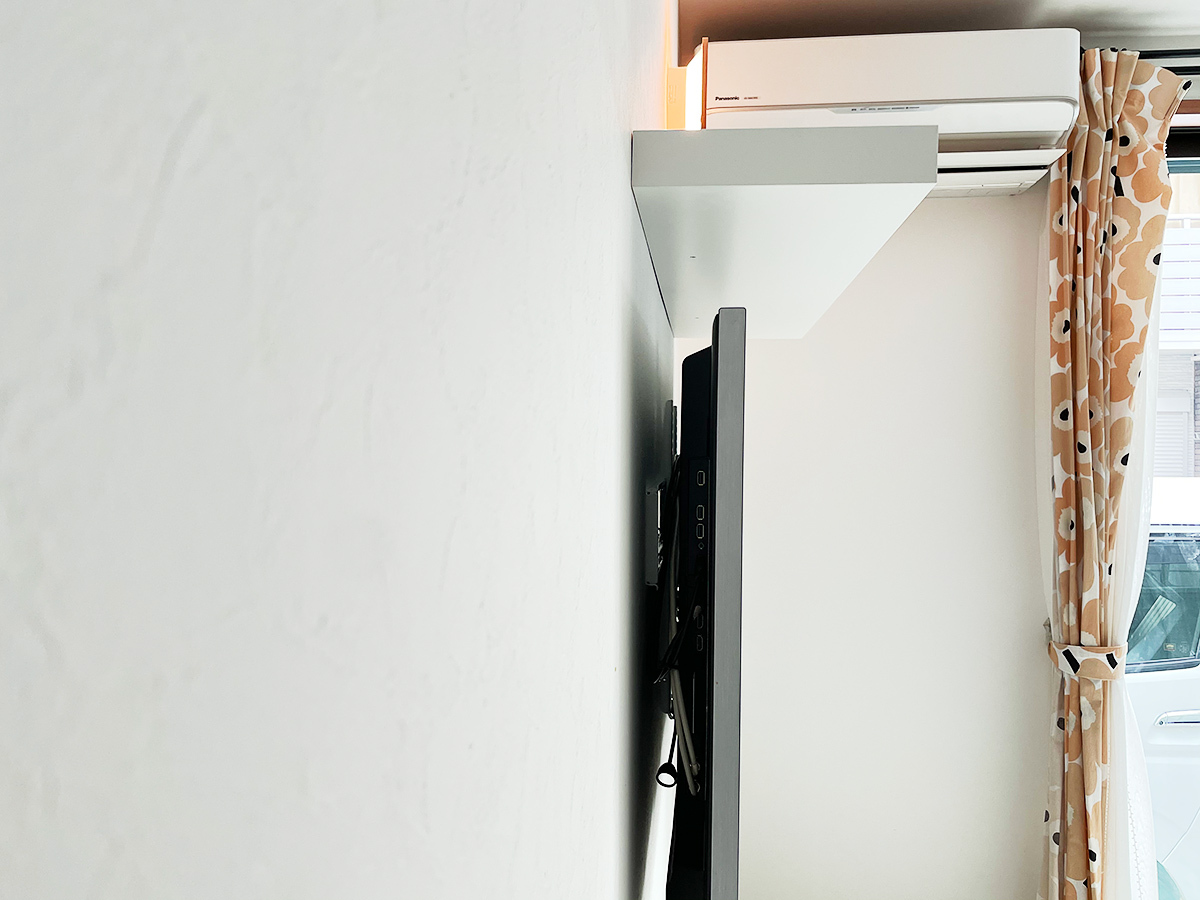

側面から撮影
(↑)側面から撮影。金具は薄さを重視した角度固定式タイプです。テレビ用のコンセントパネルは反対側に作りましたので、この角度から見てもケーブル類が目立たないようになっています。

ウォールシェルフ(棚)の様子
(↑)テレビの上部に取り付けられたウォールシェルの様子。ここはレコーダーとゲーム機置き場です。テレビを支える床上のテレビボードとは異なり、奥行きはレコーダーが収まる程度で良く、圧迫感も与えません。

棚のコンセントパネル
(↑)ウォールシェルフと一緒に新設されたコンセントパネル。100ボルトの電源とアンテナ線、それに壁内経由でテレビに繋がるHDMIケーブルが準備されています。

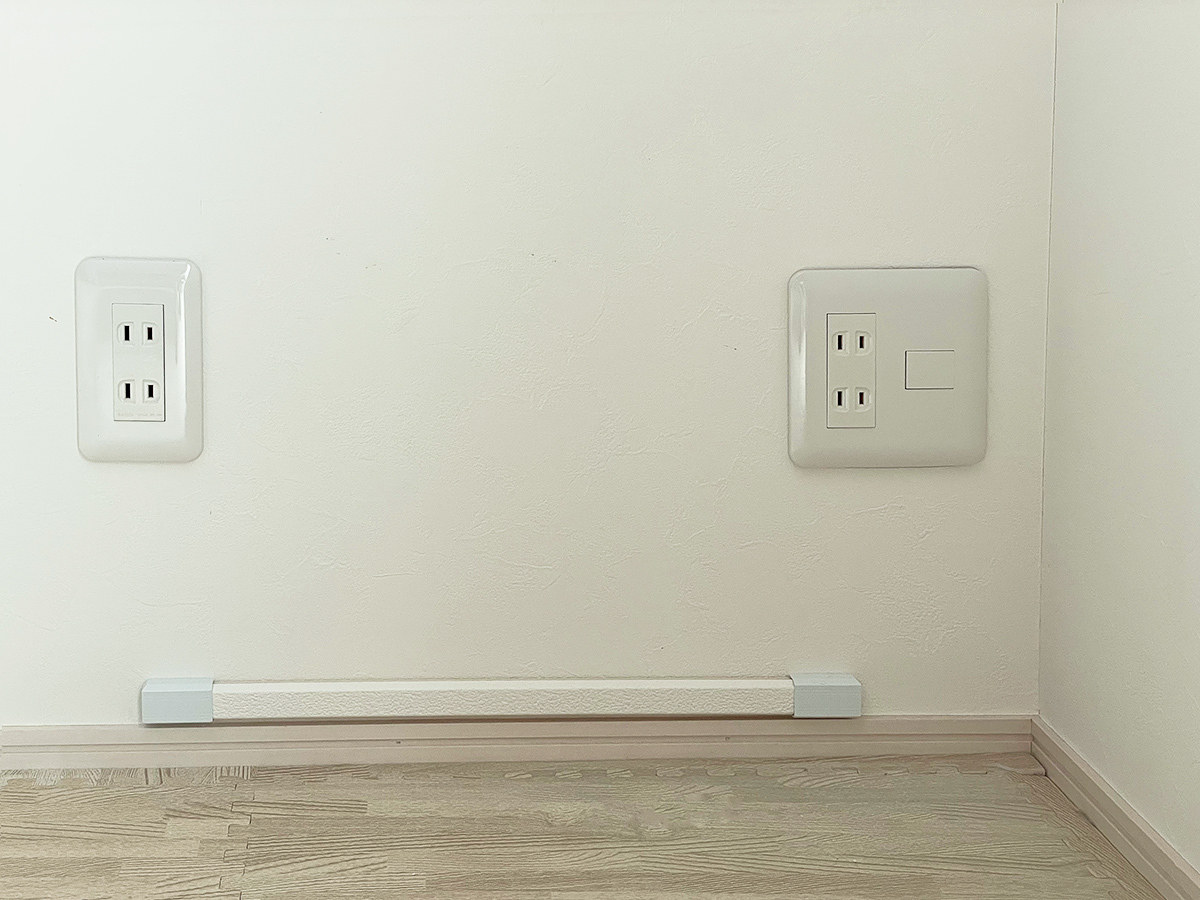

床上のコンセントパネルはモール配線
(↑)右側が既存のコンセントパネル。左側が壁掛けテレビやレコーダーに電源を供給するため新設されたコンセントパネル。実は両者の間には間柱があり、右側のコンセントから直接壁内経由でテレビにつなぐことは不可能であってため、間柱をまたぐために写真のようなモールカバーによる配線をおこなっています。

工事中の写真。青い枠がテレビの取り付け予定位置
(↑)工事途中の写真から。青いマスキングテープがテレビ取り付け予定位置を表しています。右側に開けられた開口は後にコンセントパネルとなります。テレビで隠れる位置であり、お部屋を出入りの際に目につかない位置ということでここに決定しました。

右側の開口部がコンセントになります
(↑)金具は他のメーカーでも取り付け可能な汎用タイプ。将来異なるメーカーのテレビに買い替えられたとしても、壁掛け金具はそのまま流用可能です。

テレビ側の金具。意外に高さ調節はシビアです。
(↑)こちらはテレビ側に取り付けられた壁掛け金具。多数のねじ穴が開けられており、高さ調節もしやすくなっています。

小さなお子さんの事故防止に

小さなお子さんがいらっしゃるご家庭では、いつ子供がテレビを倒したりしないかとヒヤヒヤすることも多いもの。壁掛けテレビにするとまず倒すという危険が無くなり、テレビ台に頭をぶつける心配もなくなります。さらにレコーダーやゲーム機などをご覧のように手の届きにくい高所に設置すれば、いたずら防止や長時間のゲーム防止にもつながります。
おうち時間が増え、お子さんがテレビと向かう時間も増えている今だからこそ、お使いのテレビを壁掛けにしてはいかがでしょうか。

Data Sheet
場所大阪府
ハウスメーカフジ住宅
壁の種類石膏ボード
テレビメーカソニー
インチサイズ49インチ
テレビ型番KD-49X8500B
棚の施工棚あり
Instagram#壁掛けテレビ工事レポートその140
