愛知県高浜市でソニーブラビア65インチ液晶テレビ(XRJ-65X90J)を壁掛けしテレビ裏に専用コンセントを新設

愛知県高浜市でのテレビ壁掛け工事です。カトー電器のホームページ「無料壁掛け診断」からお部屋の現状写真をUPしていただきました。さっそく施工チームが写真を確認。階段下のスペースに65インチのテレビ壁掛けです。過去の経験からしても「一条工務店」ということを除けば特に問題はなさそうです。(一条工務店さんは中の断熱材によっては壁内配線が極めて難しくなる場合があります)
「壁掛けの際、左側のスタッフがちょっと大変だね」
などと話しながらプランとお見積もりを作成。お客様にメールでお送り、工事のご依頼を承りました。(ありがとうございます)

施工当日はスタッフ2名が名古屋から高浜市へ。お客様とご対面し、さっそくテレビの位置決め相談。65インチのテレビ取付位置が決まり、それにあわせて金具とコンセント位置を決めていきます。ここで問題が発生。壁内には断熱材がみっちり詰まっており各種配線を通すスペースがありません。幸い壁内は補強されており金具はそのまま取り付け出来ますが、各種コード類を壁内に通すことは難しそうです。担当スタッフがしばし考え、床上のコンセントを分解し、壁内を再調査。すると床上コンセントに沿ってケーブルを通せばテレビ裏までは何とかなりそうだと判断。
100ボルトの電源とアンテナ線は床上コンセントから分岐させ、さらに新しくHDMIケーブルを2本既存の配線経路に沿わせるかたちで通していきました。目論見通りテレビで隠れる位置にコンセントを作ることに成功。
後日スタッフが「壁掛けテレビの難所は補強や金具ではなく、ただただ配線経路です。」と言っていたのが印象的でした。こちらのベテランスタッフは下地補強も金具取付も手際よくこなしますが、配線経路に関してはいつも「うーん」と考えています。
配線経路が確保できれば、あとは普段の壁掛け工事です。金具を慎重に取り付けテレビを設置。予想通り階段側のスタッフが少し苦労しましたが、ケーブルも接続し、無事壁掛け工事は完了しました。

レコーダー置き場としてテレビボードを所定の位置に戻しましたが、コードを通す上で壁より数センチほど手前に置く必要がありました。ここでお客様より
「テレビボードを壁にぴったりとくっつけたい」
とのリクエストをいただきます。壁にくっつけるとケーブル類をつぶしてしまいますが、テレビボード内の仕切り板に開口を作ればなんとかなりますとご提案。お客様も納得され急遽ボード内の仕切り板にケーブル用の丸穴を作らせていただきました。

ちょっと軽い工事が入りましたが無事工事は完了。写真のようにコード類を見せないスマートな壁掛けテレビが出来上がりました。

以下、各部の写真と見どころポイントの解説です。角度固定式金具によって取り付けられた最新の液晶テレビにご注目ください。

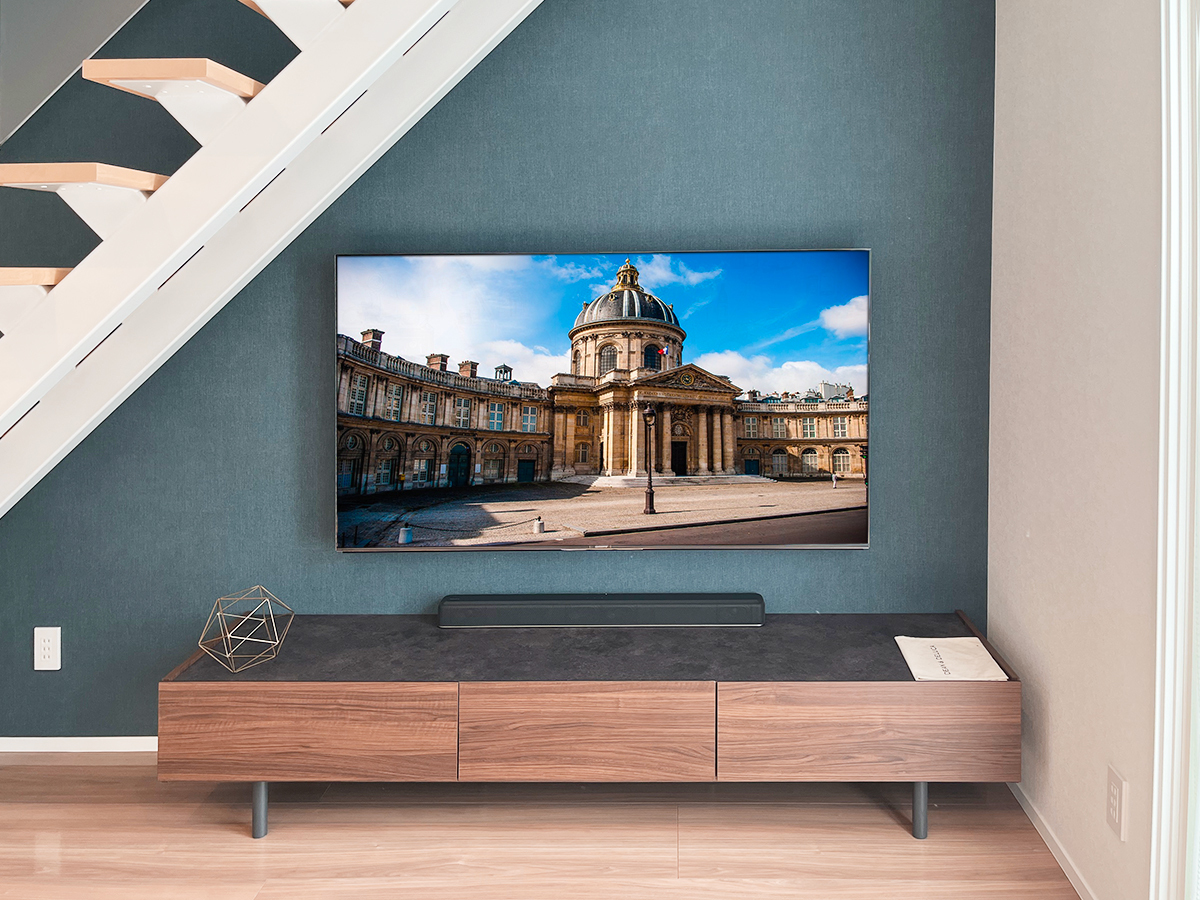

(↑)愛知県高浜市でのテレビ壁掛け工事。階段下のスペースに65インチのブラビア液晶テレビを壁掛けしました。

(↑)壁は一条工務店様により補強済み。テレビ用のコンセントが無いためカトー電器が新たにコンセントを作っています。

(↑)壁掛けテレビ側面の様子。補強済みの壁のため直接角度固定式タイプの金具を取り付けています。テレビ本体のサイズは横幅が1452mm、高さが834mm、本体の厚みは最大で72mmです。

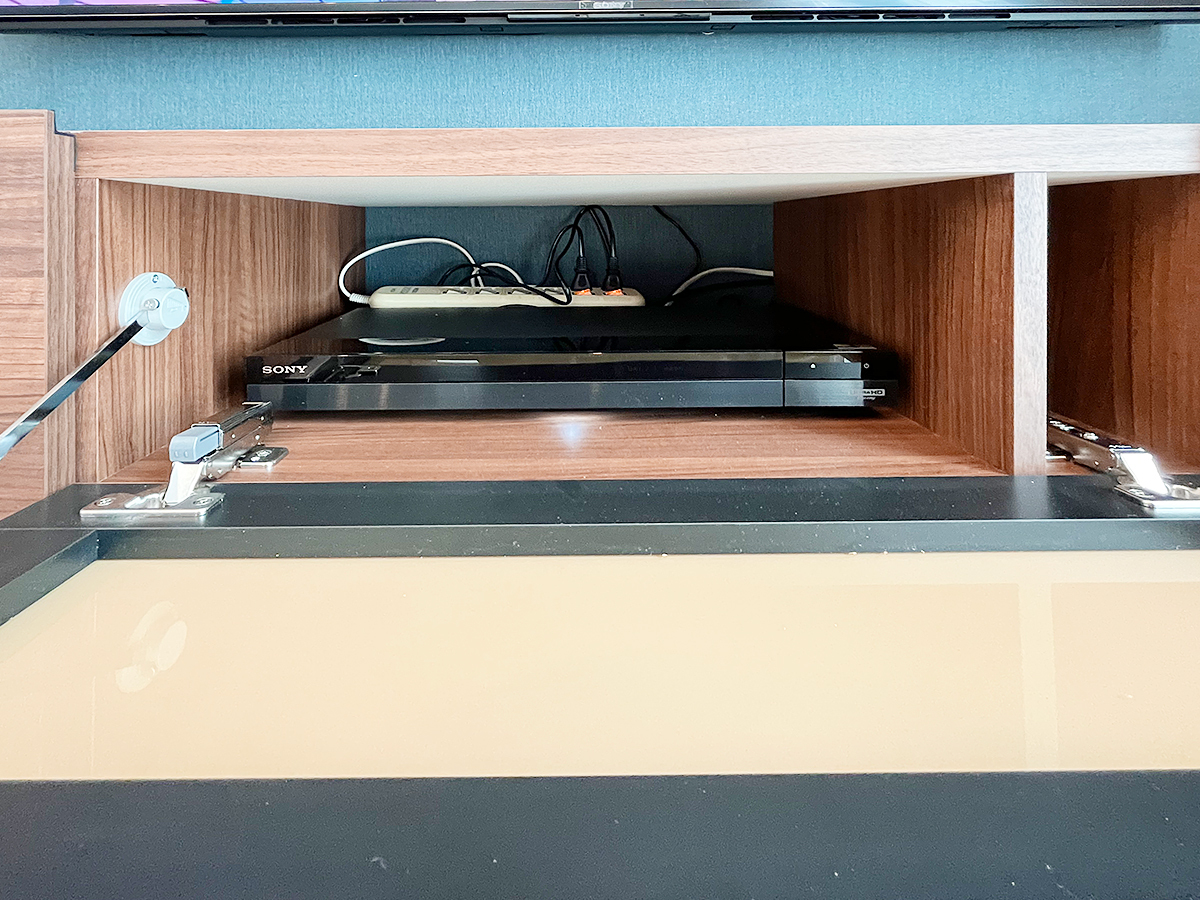

(↑)テレビボード内に置かれたレコーダー機器。テレビとは壁内配線経由で接続しています。HDMIケーブルを2本壁内に通していますが断熱材の密度が高くケーブルを通すのがなかなか大変でした。

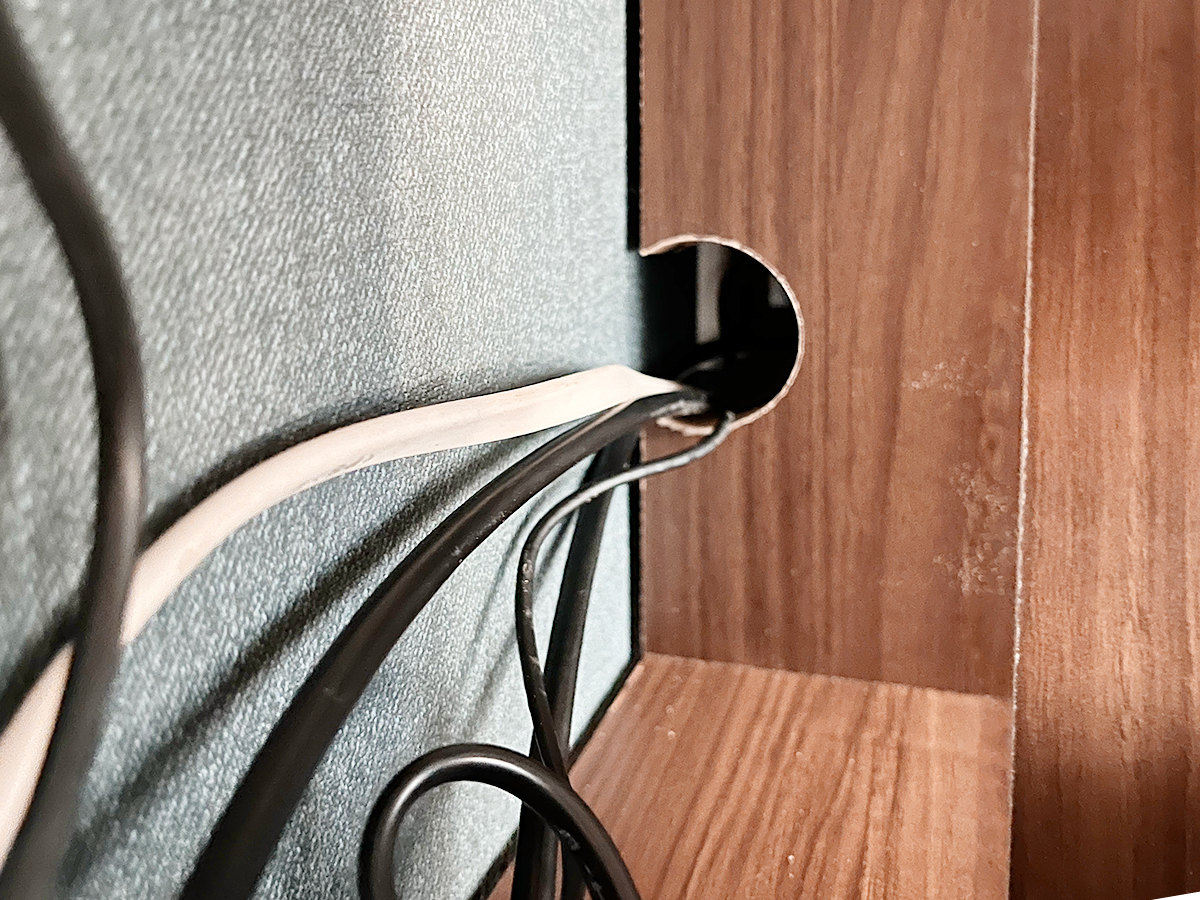

(↑)お客様からのご要望にて、テレビボードを壁にぴったりつけるためにテレビボード内の仕切り板に貫通穴を作成しました。

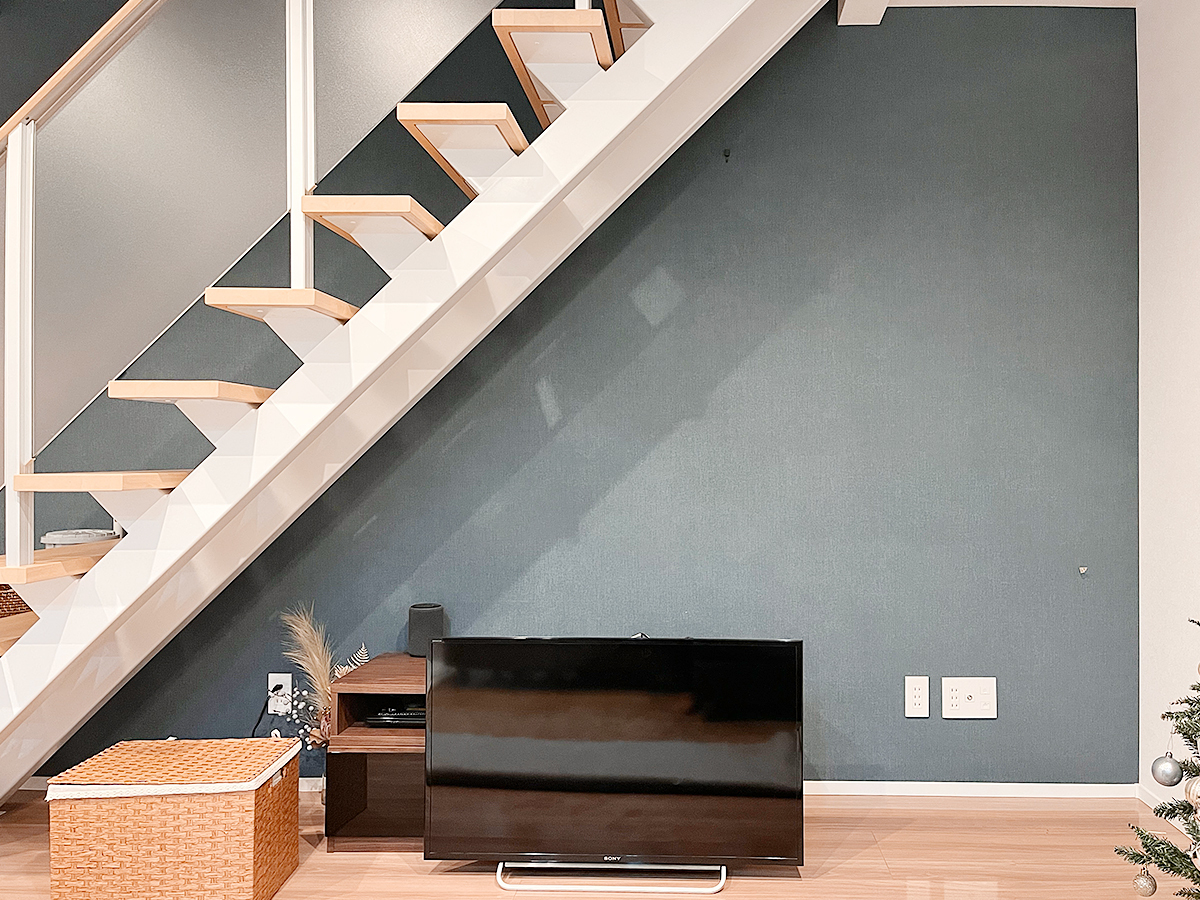

(↑)こちらは最初のお問い合わせ時にお客様が送ってくださった画像。壁掛けテレビ用のコンセントは無いことが分かります。

壁掛けテレビの工事プランで難しいのは配線経路です。テレビの下からケーブルを垂らす「壁外配線」は簡単ですが、ケーブル類を見せないように壁内を経由させるには入念な準備と壁内に関する知識・経験が必要となります。テレビの型番や金具の種類によって配線経路やコンセント位置は変わってきますので、マイホームを新築される方も大工さんや電気屋さんに細かくリクエストされるか、難しければ私たちのような専門業者にお問い合わせ・ご依頼ください。
