名古屋市でエコカラット(グラナスルドラ)壁に壁内補強を施しシャープ60インチテレビ(LC-60US40)を壁掛け

クリスマスの壁掛け写真は大忙し

クリスマスシーズンになりました。壁掛け工事の訪問先でもツリーをはじめとするクリスマス飾り付けに出会う機会が増えています。壁掛け工事に従事する施工スタッフは
「わー。クリスマスだ。」
とテンションが上がりますが、ホームページに写真を掲載する側はちょっと大変です。季節感満載の写真のため、何としてもこのクリスマスシーズン中にUPしなければいけません。千件を超える「公開待ち」の写真を差し置いて、最優先で記事を作りUPすることになります。

名古屋市からの壁掛け工事相談

今回のお客様は名古屋市にお住まいでカトー電器のホームページ「無料壁掛け診断」からお部屋の写真を送ってくださいました。エコカラット(グラナスルドラ)壁への壁掛け工事リクエストです。壁面に補強は施されておらず、壁掛けテレビ用のコンセントもありません。カトー電器が最も得意とする分野ですので、すぐにスタッフが詳細なプランとお見積もりを作成し、お客様にメールでご連絡。お客様もすぐにお返事をくださり、なんと翌日に工事に伺うというスピード対応となりました。

下地補強の無いエコカラットにテレビを壁掛け

施工当日はスタッフ2名がお客様宅へ。お客様宅は一戸建てでハウスメーカーはセキスイハイム様です。ご希望の壁面は前述の通りエコカラットが貼られており、壁の向こう側は玄関となっています。スタッフは既存のコンセントパネルを外して壁の内部構造をチェックし、確実に壁掛けが出来ると判断し、テレビの位置決め相談へと移りました。マスキングテープを使ってお客様とご一緒にテレビの取付場所を決めていきます。壁掛けテレビの場合、左右に位置はすぐに決まりますが(ほとんどの場合「壁の中心」をご希望されます)、高さは身長やソファ、椅子などによって大きく変わってくるため入念な打ち合わせが求められます。
テレビの位置が決まれば壁内補強の工事です。エコカラット壁の内部から部分的に補強を行い強度を確保します。同時にテレビ用のコンセントパネルも作ります。このコンセントパネルは
「テレビで隠れること」

「金具やテレビに干渉しないこと」
の条件を満たす必要があります。テレビの位置が決まり、金具の種別も決まっているなら特に難しくはないのですが、ハウスメーカー様などによって先にコンセントが作られていると金具やテレビに干渉してしまうこともあるため注意が必要です。先に下地補強を行っていただくのはありがたいのですが、コンセントの位置については建築途中の段階でご相談いただければと思います。

金具の設置と壁内配線の準備が出来上がったら、いよいよテレビの取り付けです。テレビはお客様ご用意のアクオス60インチ。脚部を外し、背面に金具をねじ止めしたら慎重に壁掛け。出来上がりはご覧の通り。
写真のようにテレビの周囲にケーブル類が一切見えない素敵な壁掛けテレビが実現しました。

各部の写真と見どころ解説

ここからは各部の写真と見どころの解説です。

グラナスルドラが貼られた壁面に65型テレビを壁掛け

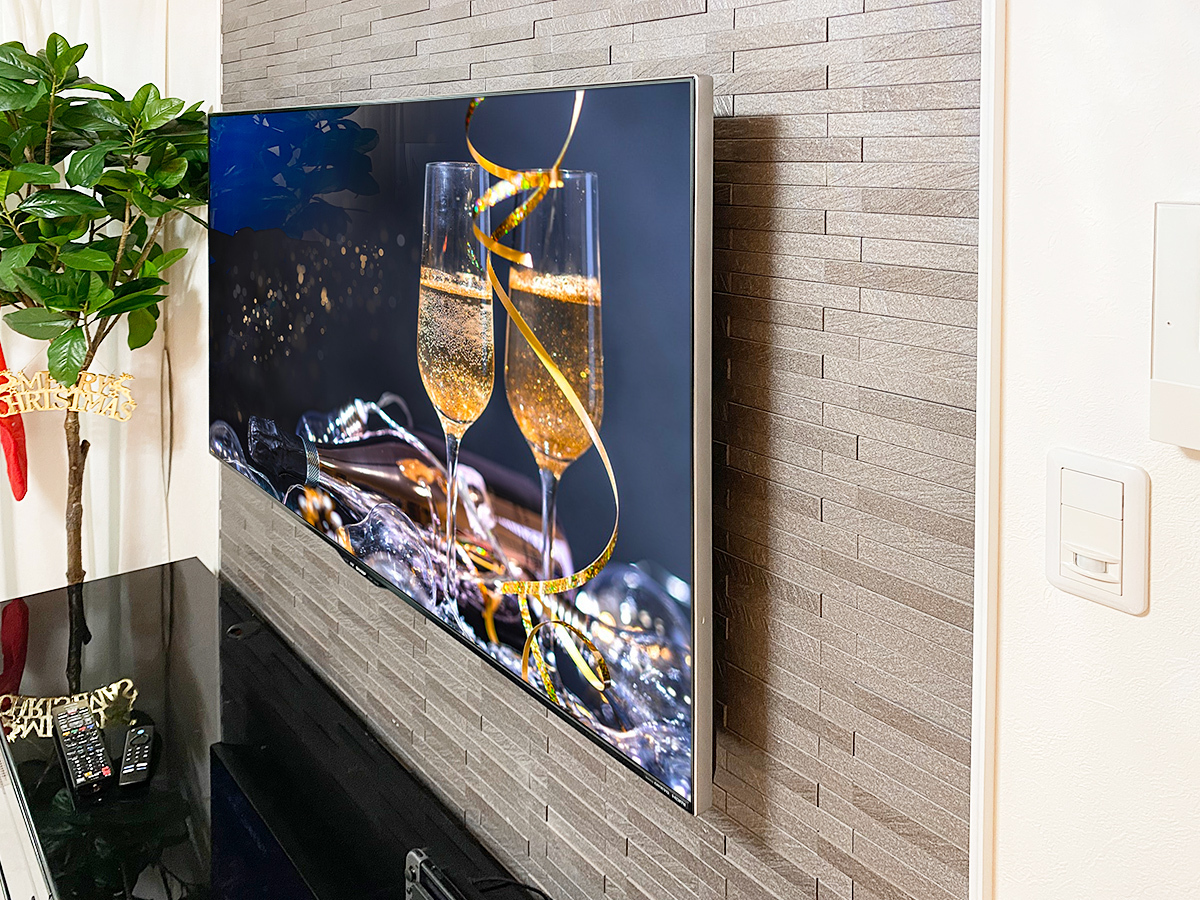

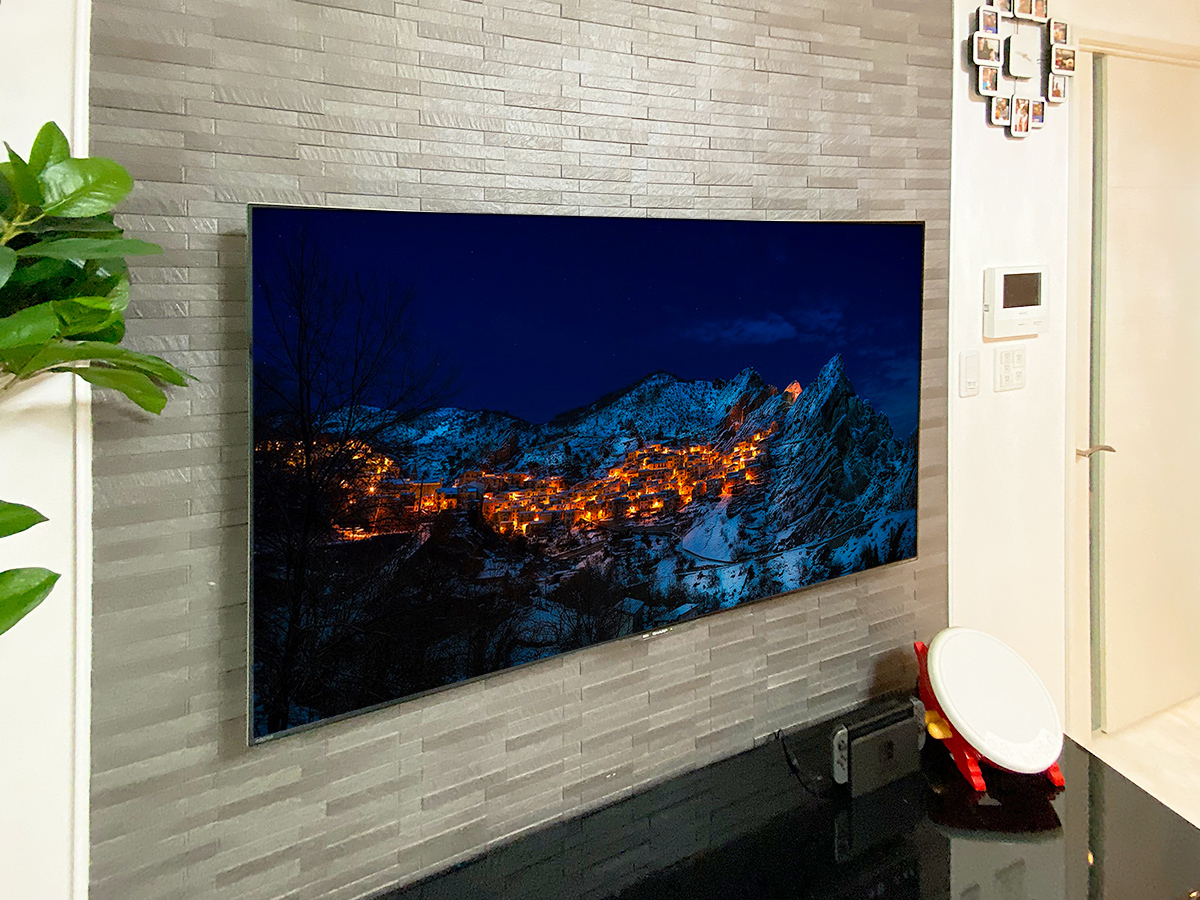

(↑)エコカラット グラナスルドラが貼られた壁面に壁内部から下地補強を行い、60インチのアクオス液晶テレビを設置しました。下地補強が施されていない壁面でのテレビは壁掛けできる好例です。

テレビはシャープのアクオス液晶テレビLC-60US40
(↑)今回壁掛けしたテレビはシャープのアクオス60型 LC-60US40。脚部を外した本体サイズは横幅が1351mm、高さが788mm。本体厚みは69mmです。お客様は将来もう一回り大きいサイズへの切り替えも考慮されており、金具もそれに見合ったものを取り付けさせていただきました。

ケーブル類は壁内配線。テレビ下に黒いコードが見えないのが特徴

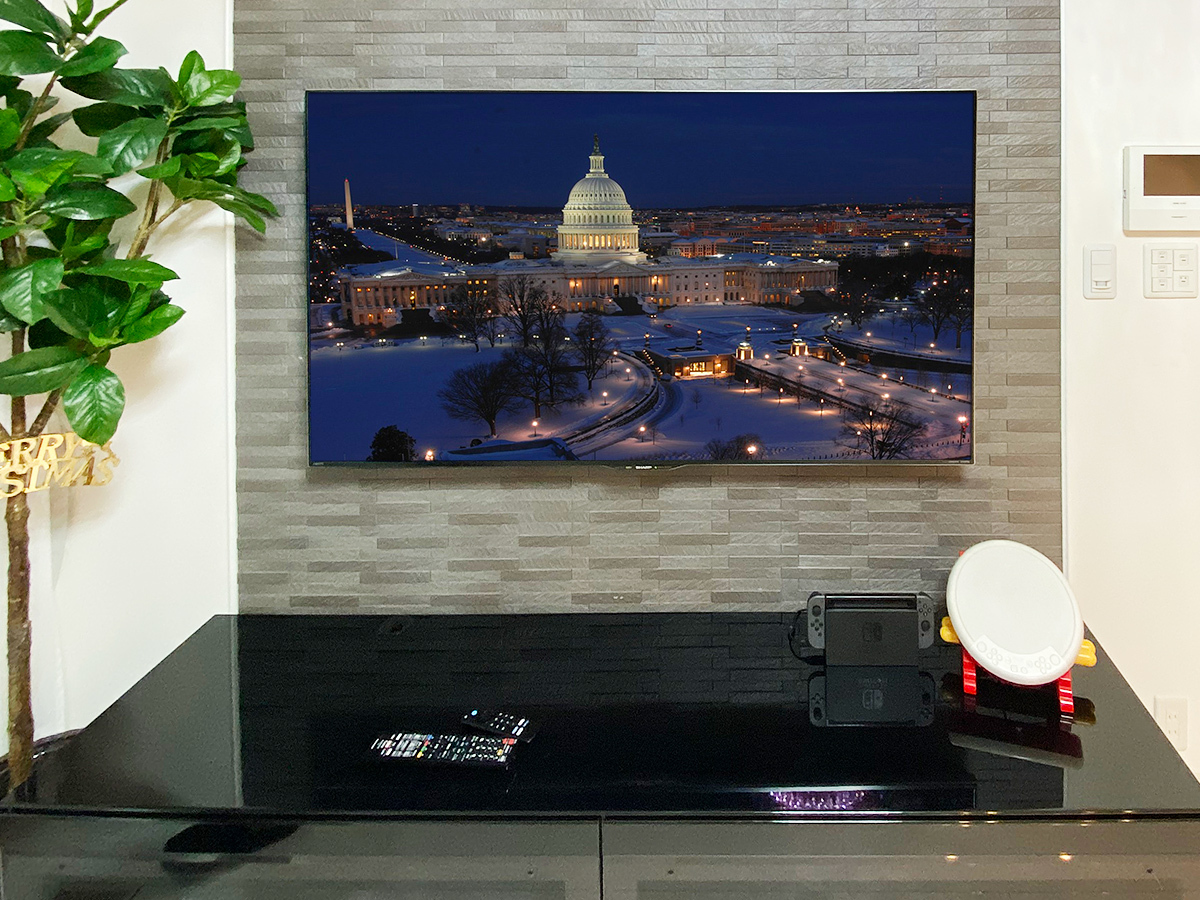

(↑)アンテナ線や電源、HDMIケーブルなどはすべて壁内経由の壁内配線。テレビ下から黒いコードなどが見えていないのが特長です。

テレビで隠れる位置に専用コンセントを新設
(↑)テレビで隠れる場所に専用のコンセントパネルも新設しています。見た目の美しい壁掛けテレビには壁内配線と専用コンセントが欠かせません。

壁内部分補強と角度固定式金具とで薄さを実現

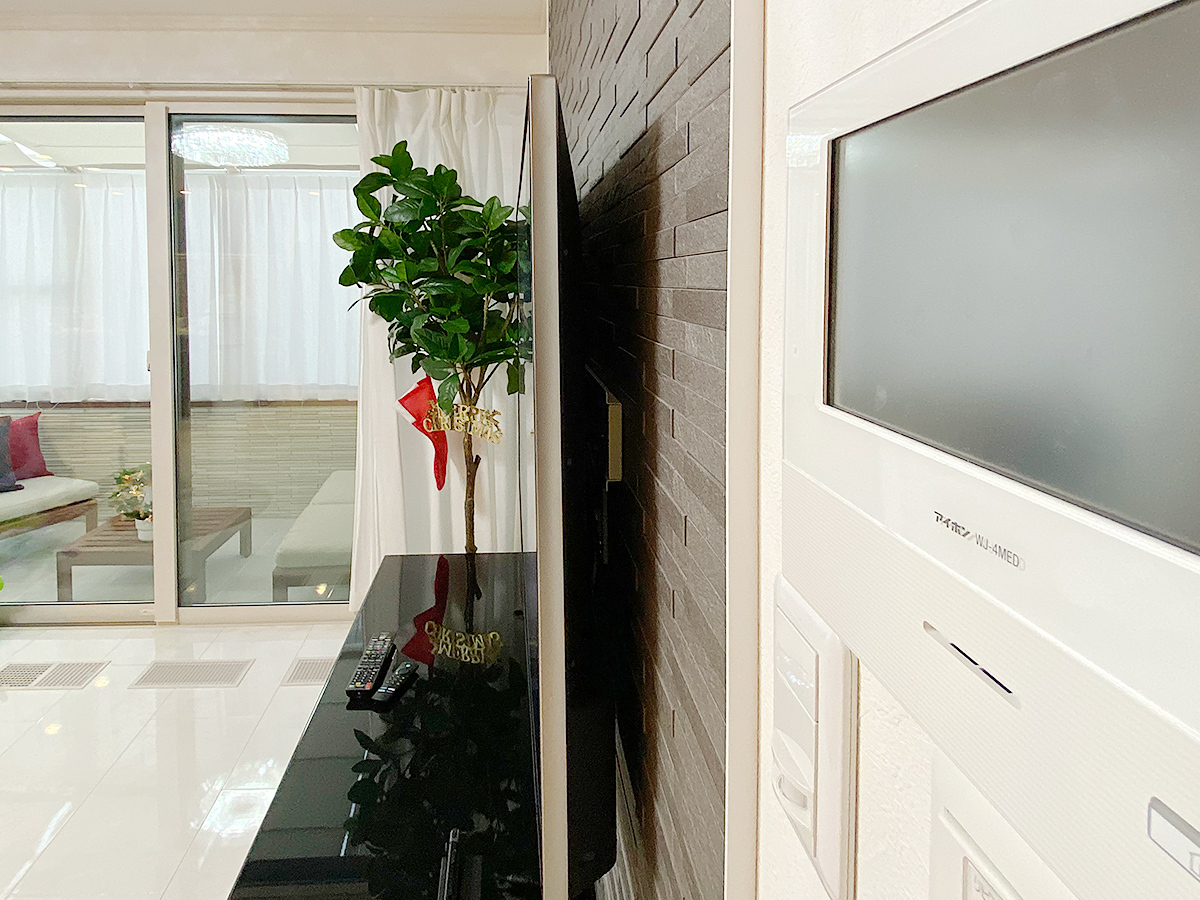

(↑)側面の様子。壁の補強方法としては壁の前面にベニア板を貼る「壁外補強」もありますが板の厚みの分だけ出幅が生じるのが難点です。今回は壁の内部で補強を行う「壁内補強」のため出幅を極力抑えることが出来ました。

工事途中の写真。テレビの高さ決めは慎重に
(↑)工事途中の写真です。青いマスキングテープがテレビの位置を表しています。すでに壁内補強工事は完了し、角度固定式タイプの金具が取り付けられています。右下では専用のコンセントパネルを製作中です。


邪魔にならない位置をコンセントを製作中
(↑)コンセントパネルはテレビで隠れる位置(青いマスキングテープ内)であり、金具やテレビと干渉しない位置であることが絶対条件となります。さらに今回は既存のコンセントから壁内を最短ルートで突厥できる場所として、この位置が選ばれました。

テレビ裏の様子。
(↑)こちらはテレビの背面の様子。背中に取り付けられているのがテレビ側の壁掛け金具です。このテレビはアンテナ線を繋ぐ端子が写真のように下方向から差し込むタイプなので、壁掛け時に余分な出幅が生じません。

「実績のあるところ」で選んでいただけました

お客様にお聞きしたところ、ネット上で他の業者さんとも比較されたそうですが、「頼むなら実績のある方が良い」と思われ弊社を選んだくださったそうです。(ありがとうございます)
施工スタッフは社に戻り次第
「工事写真撮影してきました!クリスマスの飾り付け写っていますから、今月(12月)中に公開してくださいね」
とホームぺージ担当班に引き継ぎ。千件以上の「実績」(公開待ちデータ)を抱えるWeb担当者は大急ぎで公開作業に取り組むのでした。

Data Sheet
場所愛知県
ハウスメーカセキスイハイム
壁の種類エコカラット壁(グラナスルドラ)
テレビメーカシャープ
インチサイズ60インチ
テレビ型番LC-60US40
棚の施工棚なし
