兵庫県尼崎市のマンションでエコカラットを貼り、75インチの液晶テレビ(XRJ-75X95J)を壁掛け

場所をとる大型テレビは壁掛けがおすすめです

テレビは大きくなればなるほど、置き場所が問題となります。テレビボードの上に置くとかなり手前に画面がせり出してきます。(薄型技術は進んでも、倒れないようにするため脚部スタンドなどはかなりの奥行きを必要とします)また機種によってはテレビボードの耐荷重を超えてしまうこともあります。
そんな大型テレビには壁掛けがおすすめです。壁掛けにすれば奥行きを必要とする脚部スタンドを外してしまうことが出来、画面を30~40cmほど後退させられます。さらに壁内にしっかりと補強を施せば重量制限もなく「倒れてこないテレビ」が実現可能です。大型テレビは買ったけれども「ちょっと場所を取り過ぎ」「地震などで手前に倒れてこないか心配」という方は思い切って壁掛けへの切り替えをお検討ください。

尼崎市でエコカラットと壁掛けの同日施工

今回ご紹介するのは75インチの液晶テレビ壁掛け。それにエコカラットの同日施工です。
お客様は尼崎市のマンションにお住まいでカトー電器のホームページ「無料壁掛け診断」からお問い合わせくださいました。新築のマンションにお引越し予定で、壁にはエコカラット、さらにテレビの買い替えと壁掛けをご検討されているとのこと。さっそく専任スタッフが詳細な壁掛けプランとお見積もりを作成。お客様に丁寧にご説明し、何度かメールのやり取りの後、工事ご予約のご連絡をいただきました。
施工当日はベテランのスタッフ2名がテレビ本体とエコカラットなどを積んで兵庫県へ。ご挨拶の後、お客様とテレビの位置決めからスタート。横位置は「壁の真ん中」とすぐに決まりましたが、高さは75インチということもあり慎重に検討。何度かシミュレーションをして位置が決まれば本格的に工事開始です。
まずは壁内に補強を施します。75インチのテレビと金具を支える十分な強度を確保し、テレビで隠れる位置にコンセントを新設。今回の壁面はアンテナ線が90度対角の壁面(写真左側)にしかなく、これを壁内で90度曲げて電源とアンテナ線を延長させるというなかなかの難工事が待ち受けていました。さらにお客様ご希望で「床上にHDMI端子を持つコンセント」も作ります。しかしここはカトー電器が最も得意とする分野。対角のコンセントを一旦分解し、壁内に通り道を用意し、床上、テレビ裏と手際よくコンセント口を増やしていきました。
壁内補強、壁内配線の下準備が終わったら、次はエコカラット施工です。今回使用したのはエコカラットプラス ストーングレース。こちらを丁寧に貼り進め、端部には見切り材を設置していきます。エコカラットを貼り終えたら、床上、テレビ裏に開口を作りコンセントパネルを仕上げてます。DIYによる壁紙クロスの張り替えやエコカラット施工の場合、コンセントの処理がとかく厄介ですが、このあたりも電気工事士の資格を持つ2人が手早く工事を済ませます。
エコカラットまで貼れたら、あとはいつもの壁掛け工事です。角度固定式タイプの金具をエコカラットの上から直接設置。慎重に固定したら最後に大画面の液晶テレビを壁掛けします。各種ケーブル類を接続し、動作確認まで終えれば工事は完了。
エコカラットを背景に迫力あふれる映像が楽しめるリビングスペースが誕生しました。

各部の写真と見どころポイントの解説

以下、各部の写真と見どころポイントの解説です。エコカラット同時施工、75インチの大画面テレビ、HDMIコンセント新設、壁向こうの録画機器との壁内接続など盛りだくさんの内容となっています。

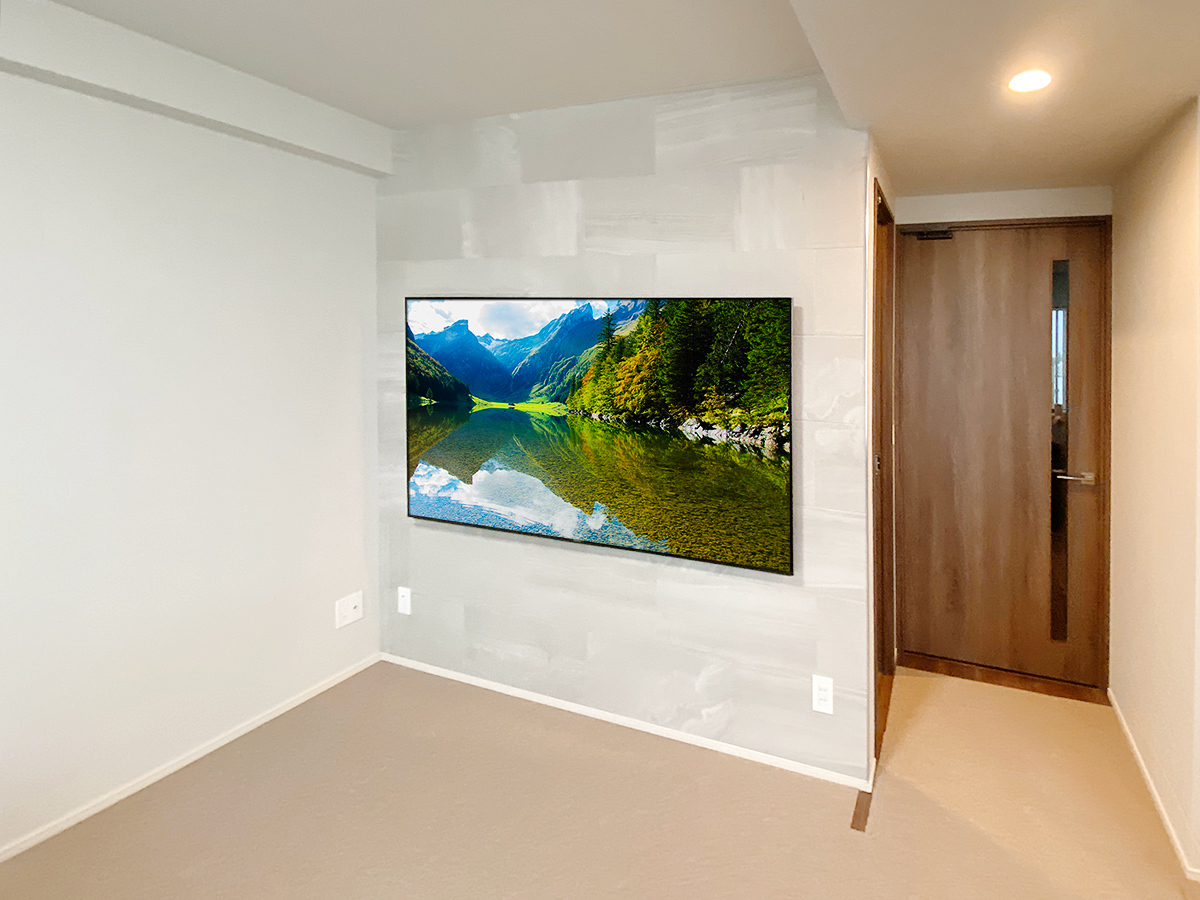

エコカラット ストーングレースを貼り、75インチ大型テレビを壁掛け
(↑)尼崎市のマンションでエコカラット ストーングレースを貼り、75インチ大型テレビを壁掛けしました。コンセントをテレビ裏と床上(左下)の2か所に新設。録画機器は壁向こうの収納スペースに設置し、壁内配線で接続しています。

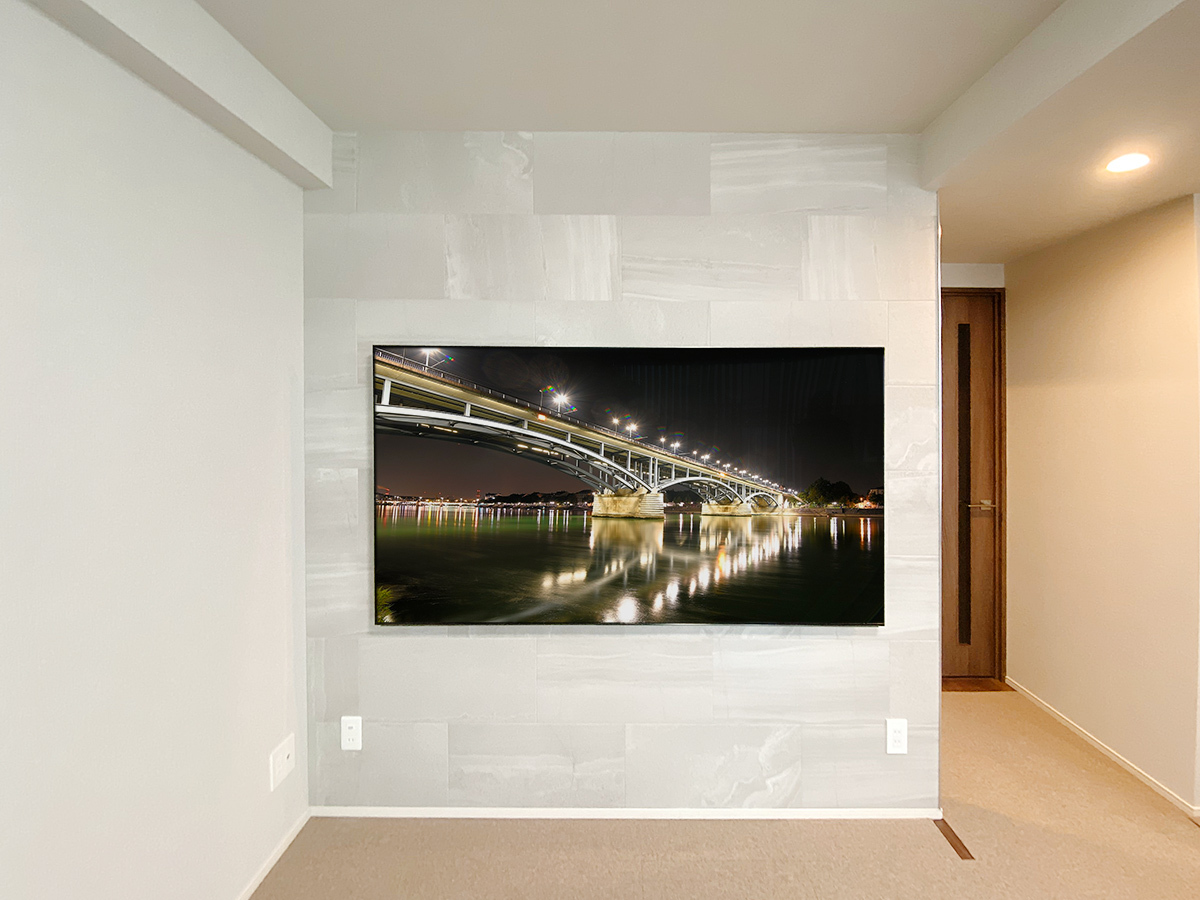

テレビはソニーのブラビア XRJ-75X95J
(↑)テレビはソニーのブラビア XRJ-75X95J。カトー電器にて壁掛け工事とセットでご購入くださいました。(ありがとうございます)壁掛け工事と同時購入していただくと特別お値引きが適用されるのがポイントです。壁掛け時のテレビ本体のサイズは横幅が1667mm、高さが961mm、テレビ本体の厚みは61mmです。75インチとなると重量は 36.8kgとさすがに重く、壁面にはしっかりとした下地補強が求められます。

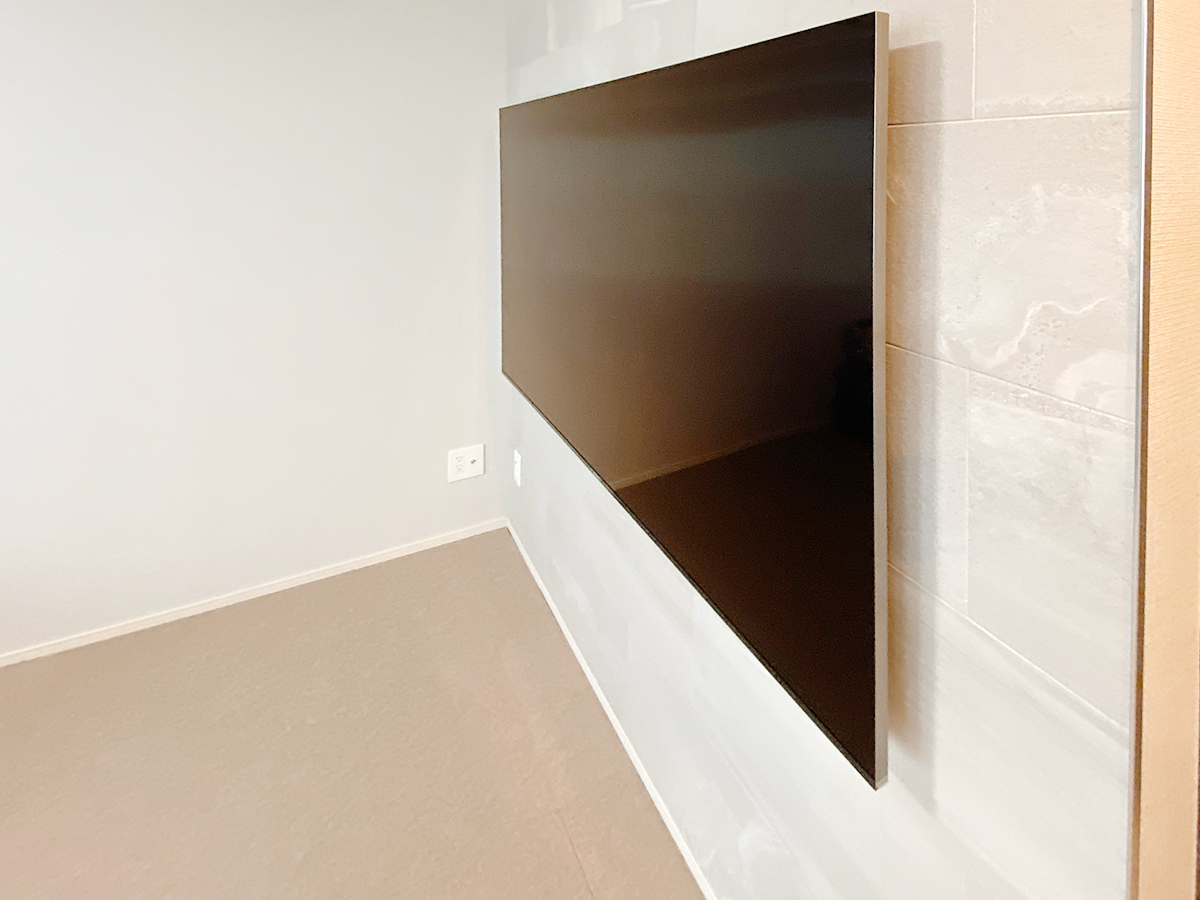

エコカラットの側面には見切り材も設置しています
(↑)エコカラットの側面は見切り材でカバー。見切り材を追加することでサイドのラインがぐっと引き締まります。

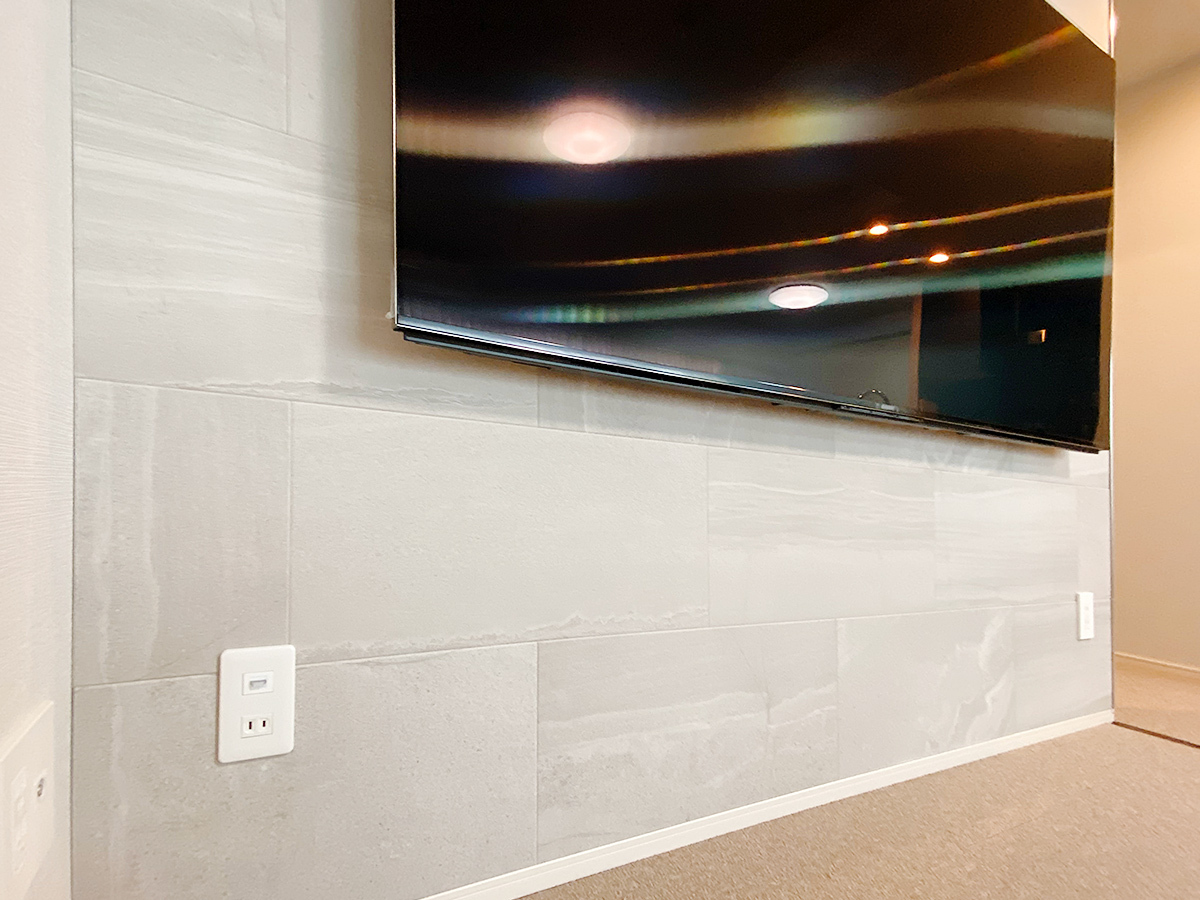

今回新設したコンセントは2つ。エコカラット床上に作ったコンセントにはテレビにつながるHDMI端子を追加
(↑)今回新設したコンセントは2つ。一つはテレビで隠れる位置に。もう一つはエコカラット壁の左下に。こちらのコンセントにはテレビとつながるHDMI端子を追加し、ゲーム機やパソコン、DVDプレイヤーなどがつなげられるようになっています。

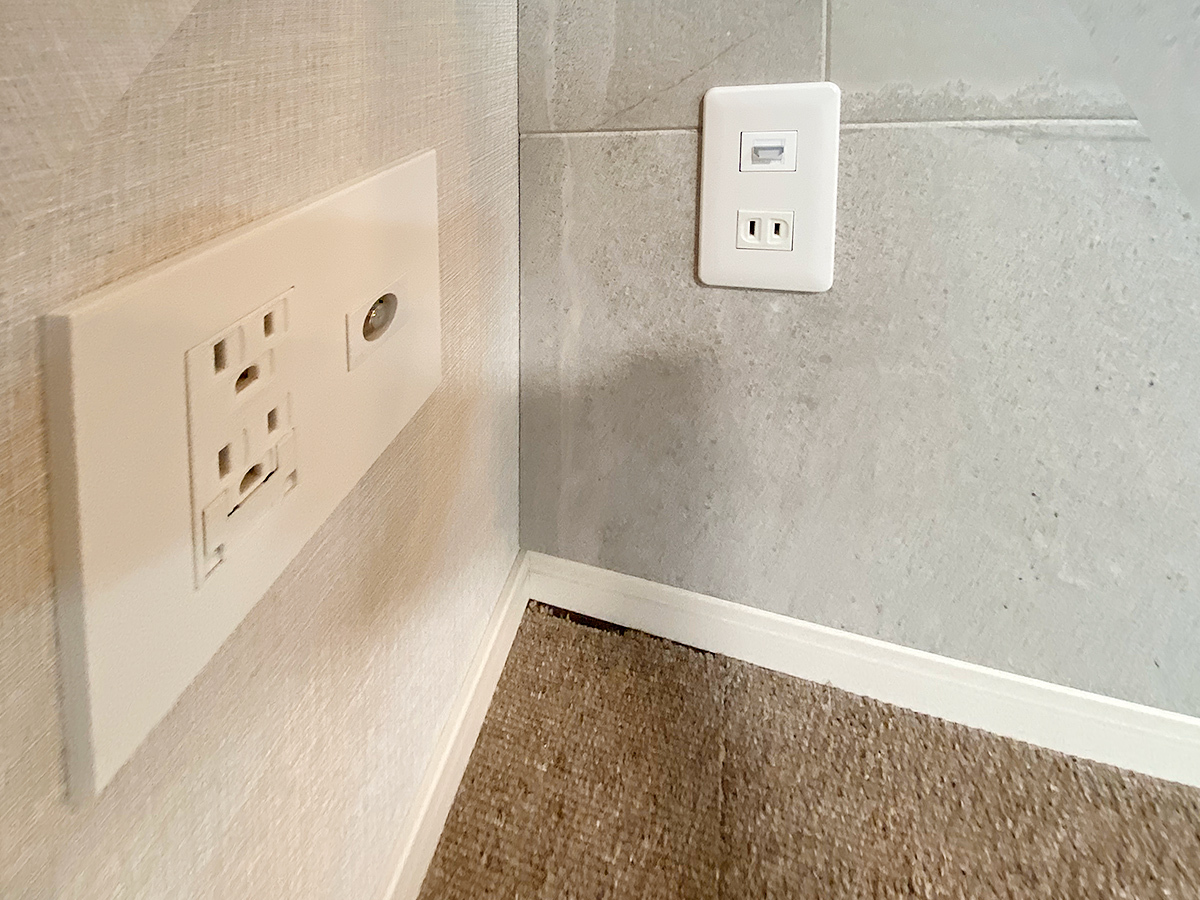

エコカラット面に増設したコンセント。壁内を90度曲がりアンテナ線と電源を延長しています。
(↑)エコカラットを施した壁面にはテレビ用のアンテナ端子が無かったため、写真左側の既存コンセントを一旦バラして、アンテナ線と電源を壁内で延長。90度曲がって右側の新設コンセント、さらにテレビ裏のコンセントまで延伸させています。

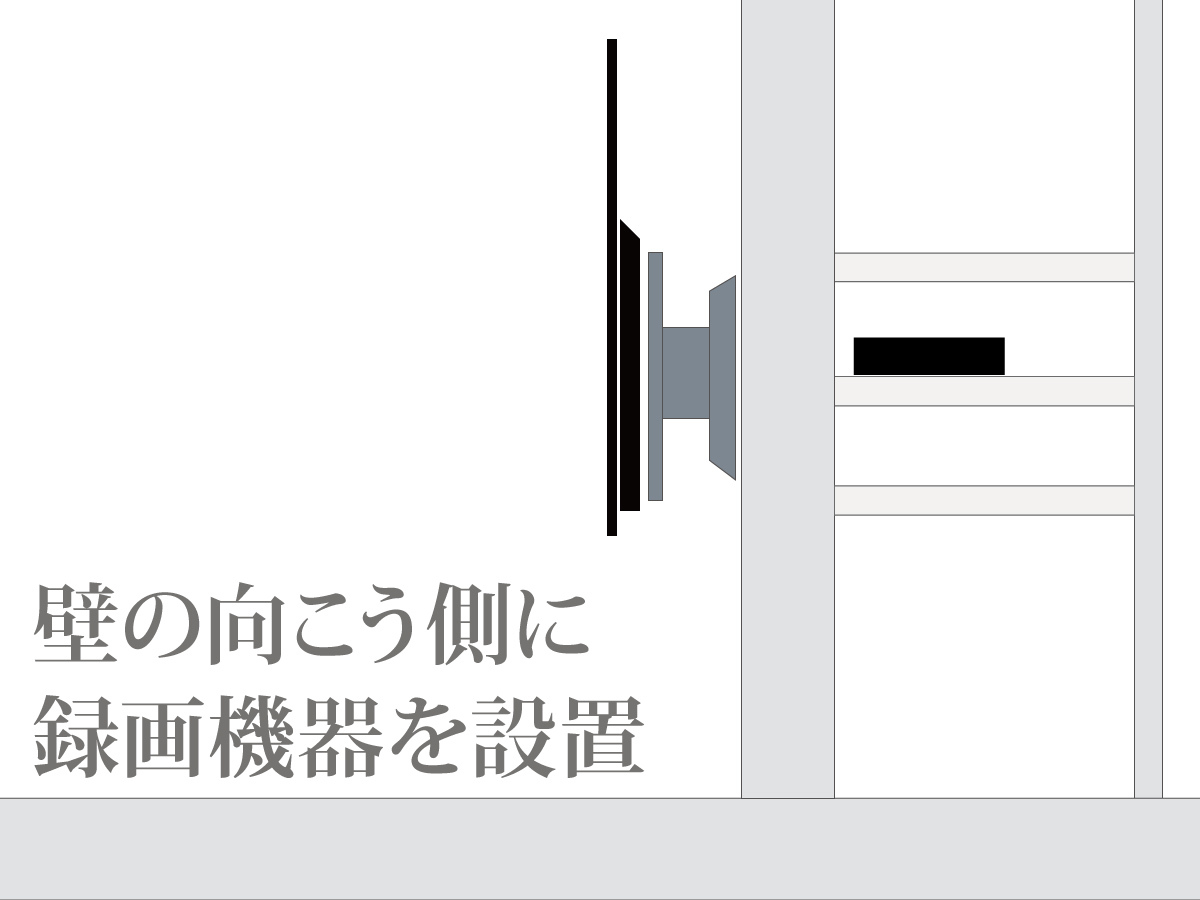

さらに壁向こうのクローゼット内に収納された録画機器とも壁内配線で接続しています。
(↑)壁向こうには収納スペースがあり、録画機器などはそこに設置。テレビとはこちらも壁内配線でつながっています。

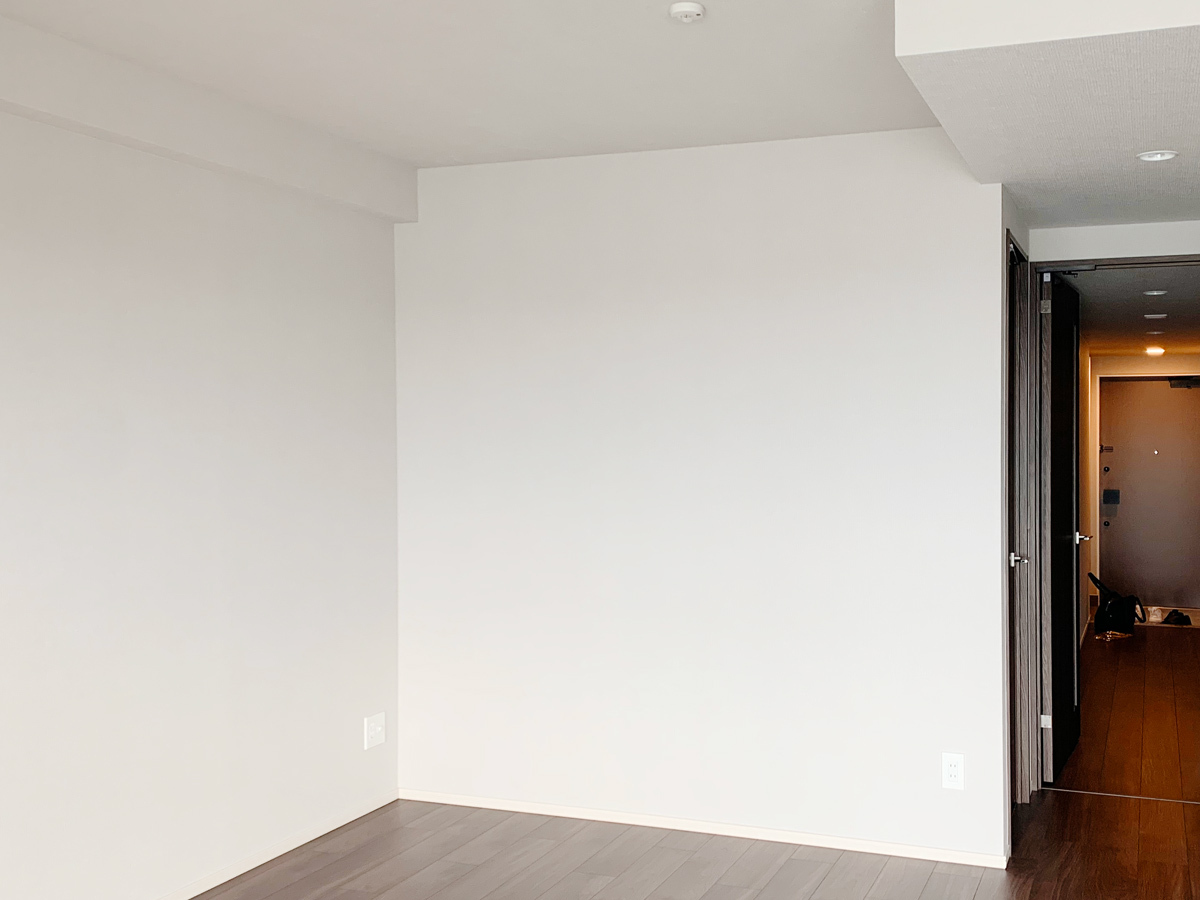

工事前の様子。御覧のように石膏ボード+壁紙クロスの壁面で対角90度壁にコンセントがあります。
(↑)工事前の様子。御覧のように石膏ボード+壁紙クロスの壁面で対角90度壁にのみアンテナ端子を持つコンセントがあります。

カトー電器の技術が盛りだくさんの施工例です

本工事はテレビ壁掛けにとどまらず、エコカラット同日施工、HDMIコンセント、壁内配線、テレビ同時購入などカトー電器の技術が盛りだくさんの内容となりました。当初打ち合わせの段階では、お客様にお部屋の写真を撮影し送っていただいたり、図面を御用意していただいたりとお手数をおかけしましたが、たくさんの予備情報をいただいたことで当日の工事は大変スムーズに進めることが出来ました。この場を借りてお礼を申し上げます。
テレビの壁掛け工事のみにとどまらず、エコカラットや壁紙クロスの同日施工、コンセント増設などさまざまなリクエストにお応えしてまいりますので、テレビの壁掛けでお悩みの方、ご検討中の方はお気軽にご相談・お問い合わせください。

この工事のデータシート
識別ID壁掛けギャラリー No.1231
場所兵庫県
ハウスメーカー分譲マンション
壁の種類エコカラット壁(ストーングレース)(同時施工)
テレビメーカーソニー
インチサイズ75インチ
テレビ型番XRJ-75X95J
棚の施工棚なし
