名古屋市でダーク調のアクセントクロスに65インチ液晶テレビ(65U9H)を壁掛けしコンセントを新設

今回ご紹介するお客様は名古屋市にお住まい。マイホーム建築中の段階からカトー電器商会にお問い合わせくださいました。壁の写真はありませんが、その代わり設計図面(PDF)を送ってくださり、65インチのテレビを壁掛けされたいのとリクエスト。さっそく施工担当者が写真を確認し、お客様へご連絡。メールを通して何度か打ち合わせののち、工事のご予約をいただきました。(ありがとうございます)

施工当日、ご希望の壁面を見せていただくとダーク調のアクセントクロス壁。床上にコンセントパネルが作られています。これなら問題なく壁掛け出来そうです。そしてお客様からの追加リクエスト
「向かって左側の棚スペースにレコーダー機器など置きたいので、棚スペースにコンセントを作っていただきたい」
実はこれが思いのほか難工事となりました。壁内を調べると柱などの関係で壁掛けテレビから棚スペースに壁内配線で延長することは難しく、お客様と協議の結果、棚スペースの間にあるＴ字状の飛び出た壁を経由してコンセントを作ることになりました。テレビ真下のコンセントを一旦分解し、壁外配線でＬ字90度に電源とアンテナ線、HDMIケーブルを延長。ここから一旦壁内に入り、向こう側へとのばします。作業用に壁には開口部を設けますが、この開口をコンセントにしていまうことで見た目と機能性をUP。
電気工事士の資格を持つスタッフがこれまでの経験と知識を活かして写真のようにまとめあげました。

配線工事が出来上がれば、後はオーソドックスな壁掛け工事です。角度固定式タイプの金具を取り付け、テレビ隠れる位置にもコンセントを新設。お客様ご用意のハイセンス65インチテレビを慎重に取り付け、各種ケーブル類を接続すれば完成です。配線まわりに苦労しましたが写真のように黒で統一されたシックなテレビ壁掛けが出来上がりました。

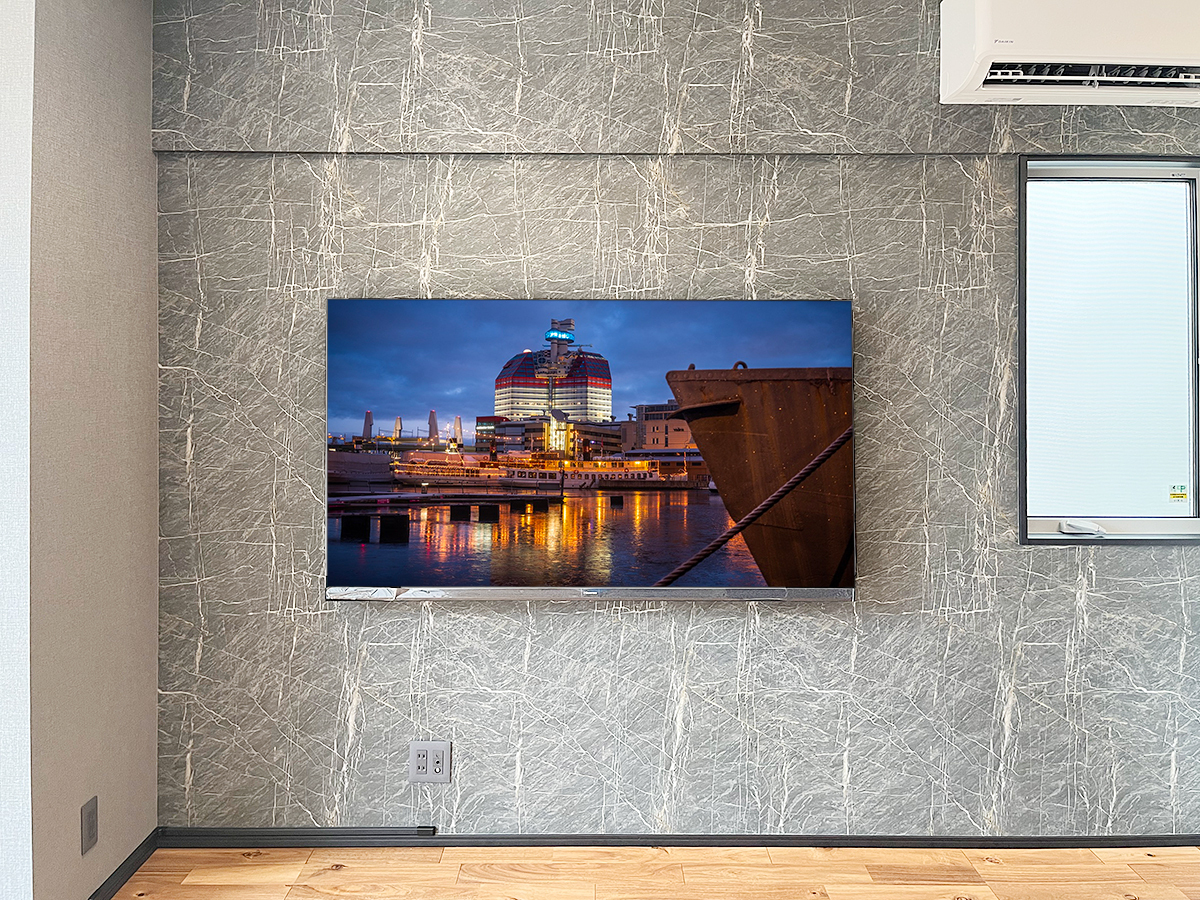

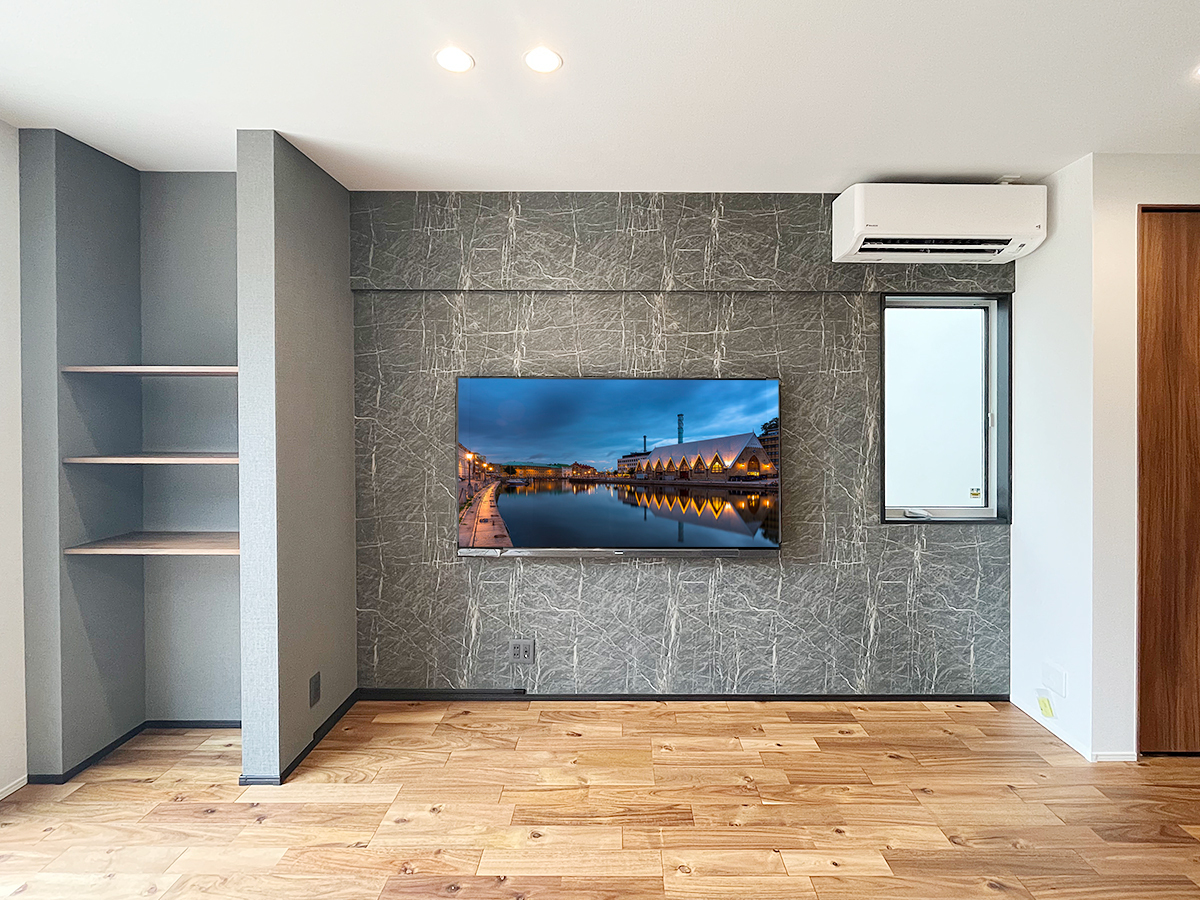

(↑)名古屋市の新築戸建て住宅でダーク基調のアクセントクロス壁に65インチ液晶テレビを壁掛けしました。テレビから床上のコンセントまでは壁内配線です。

(↑)壁掛けしたテレにはお客様がご用意されたハイセンスの65U9H。脚部スタンドを外したテレビ本体のサイズは横幅が1452mm、高さが858mm、最大奥行きが78mmです。

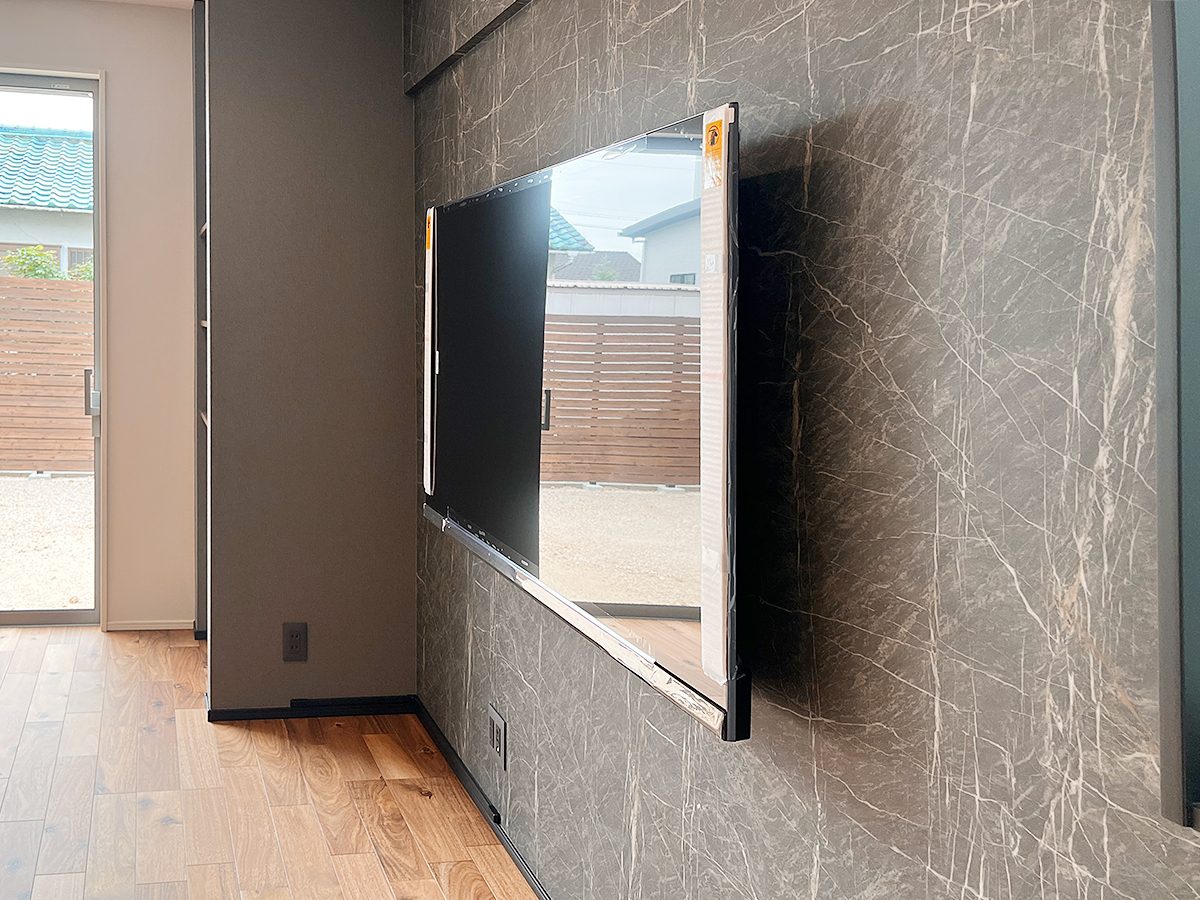

(↑)奥の壁にある棚スペースに、レコーダーなどを設置されるため電源などをL字型に曲げて延長しています。壁掛けテレビではテレビ本体の壁掛け作業よりも配線工事の方が難易度が高くなりがちです。

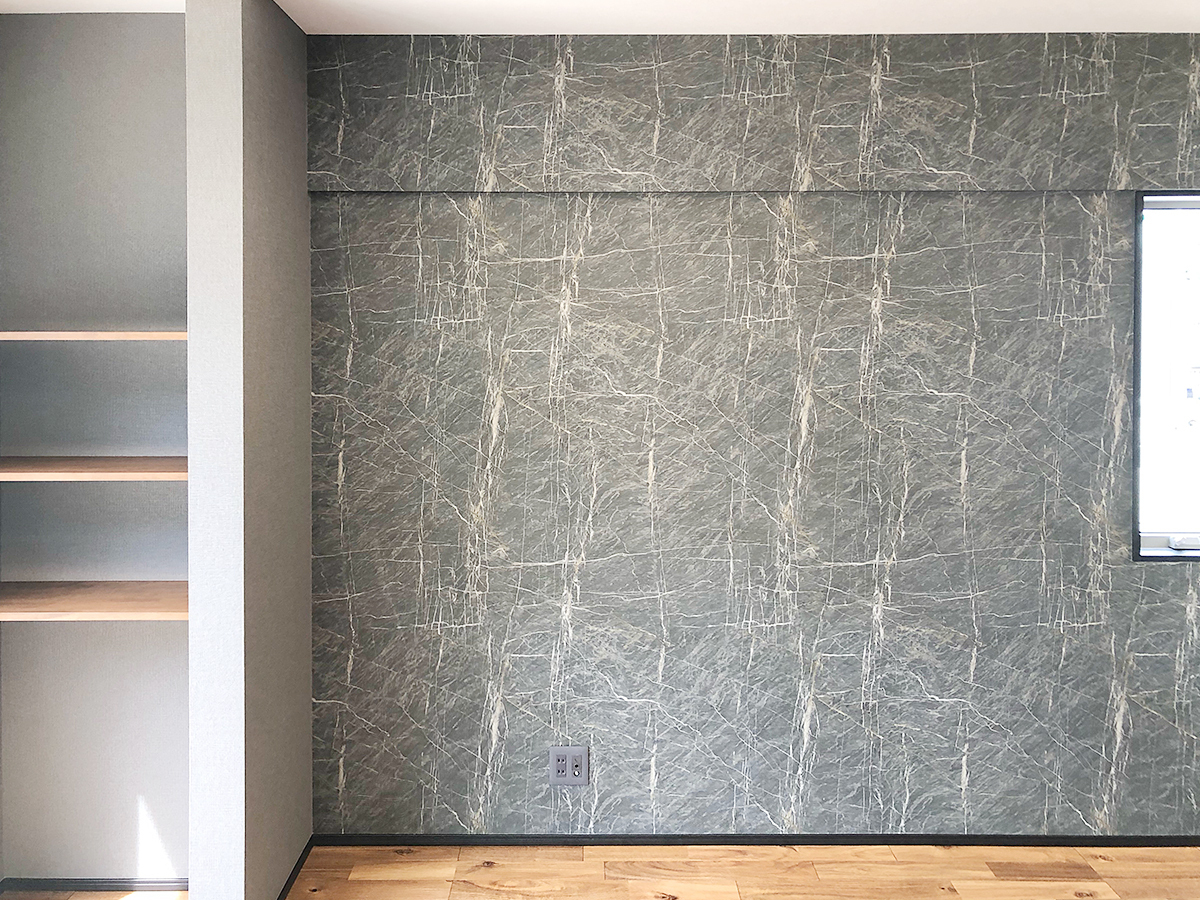

(↑)こちらは壁掛け工事前の様子。床上にはハウスメーカー様によって作られたダークカラーのコンセント。左の壁や棚のスペースにはコンセントはありませんでした。

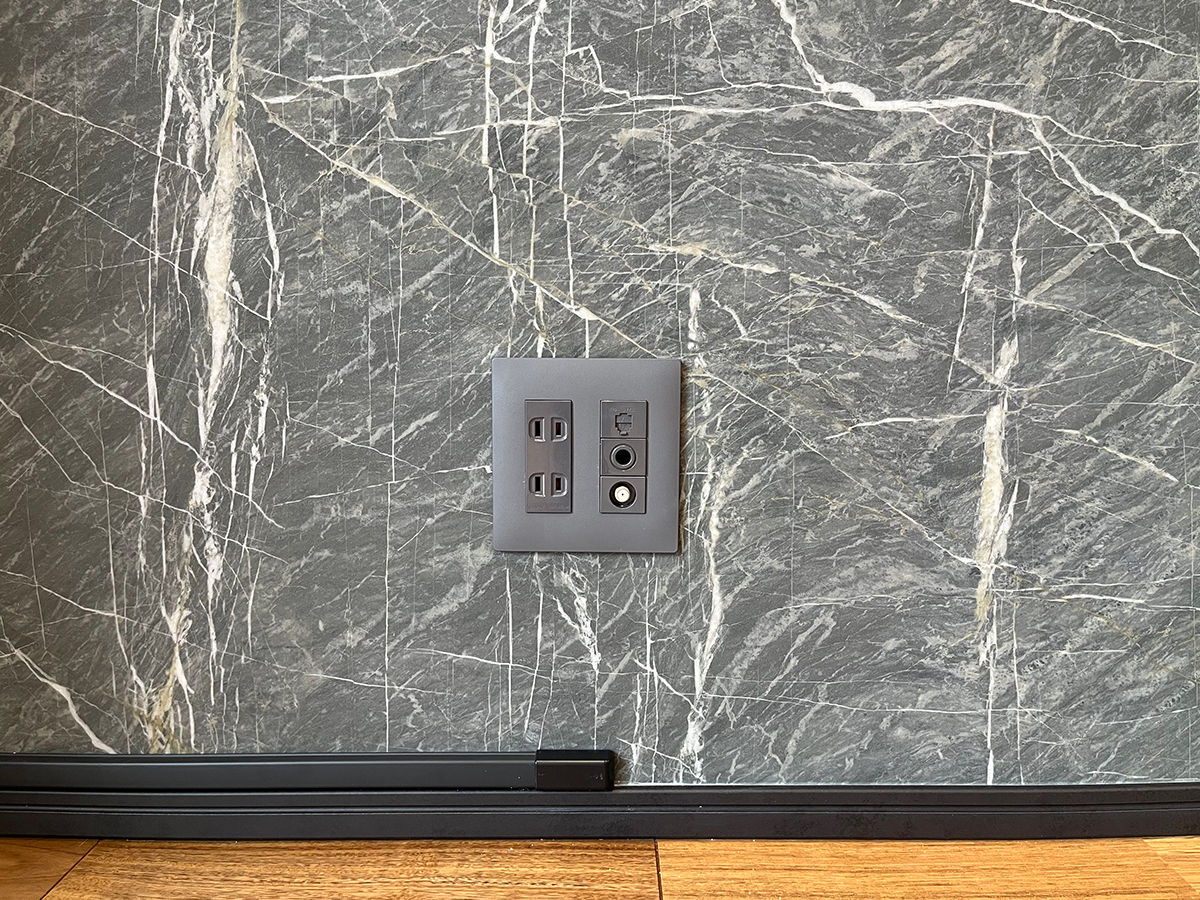

(↑)そこで床上コンセントを一旦分解し、100ボルト電源やアンテナ線を引き出し壁に這わせて左方向へ延長させます。

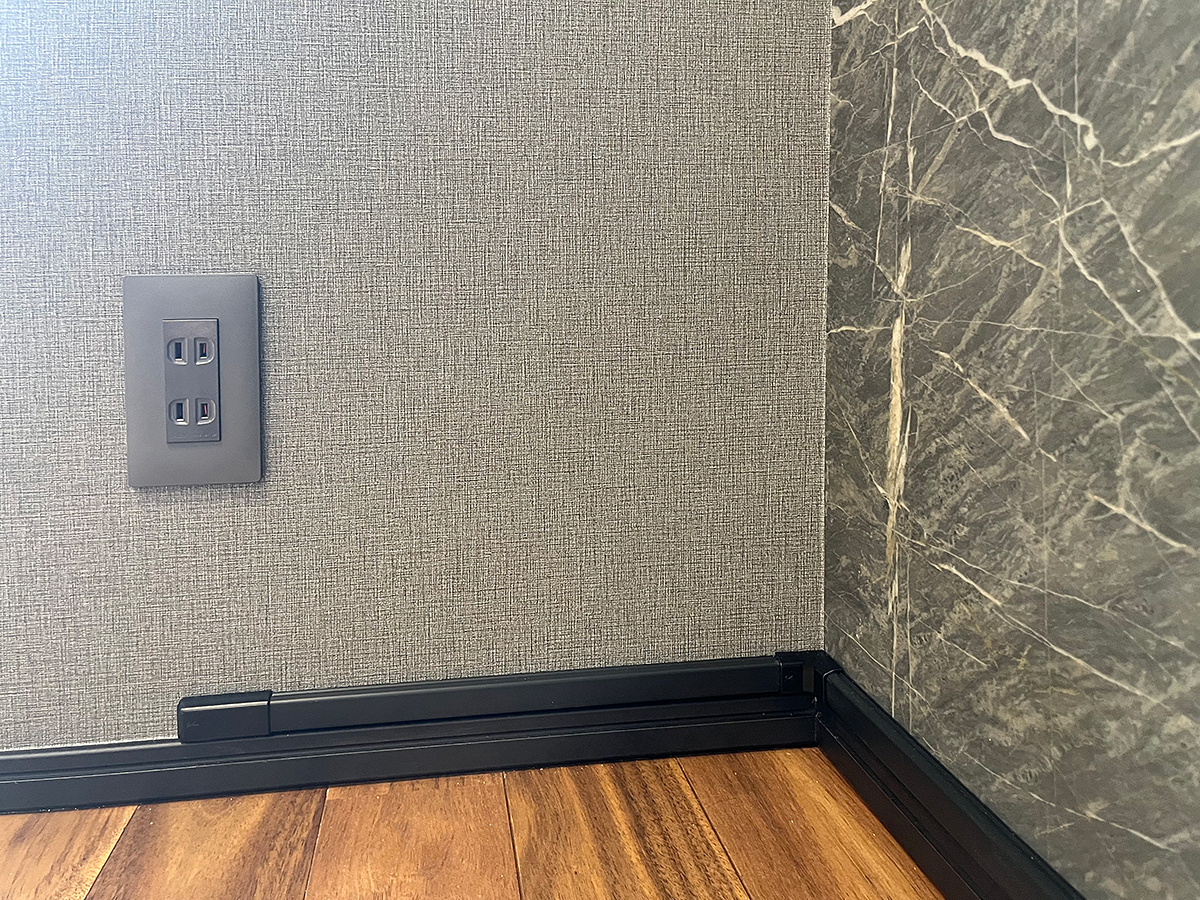

(↑)L字型に曲がり、新設したコンセントを通って壁の向こう側へ。配線はブラックのカバーで色調を統一。コンセントもダークカラーをご用意しました。

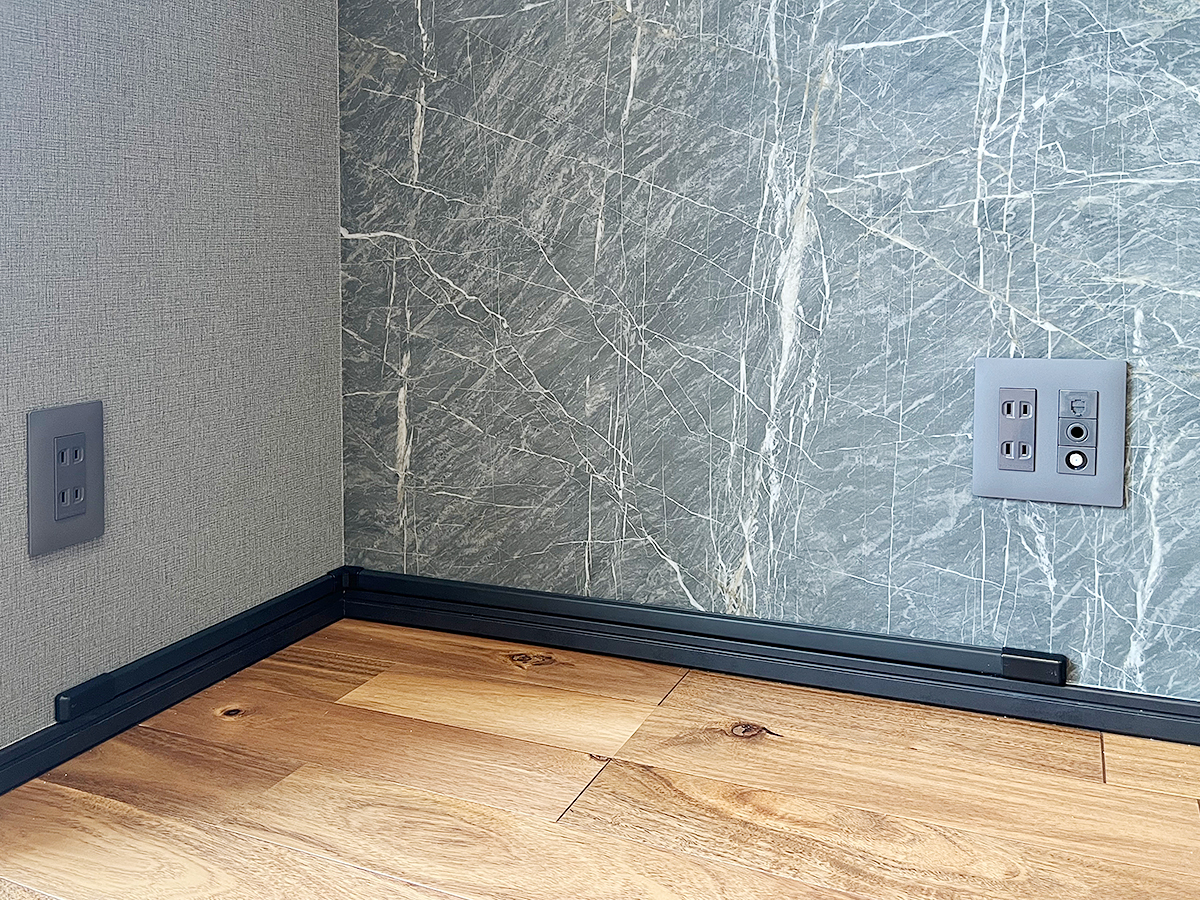

(↑)全体を撮影するとこのようになります。壁内部でのL字延長は構造上難しかったため、ご覧のような配線ルートとなりました。

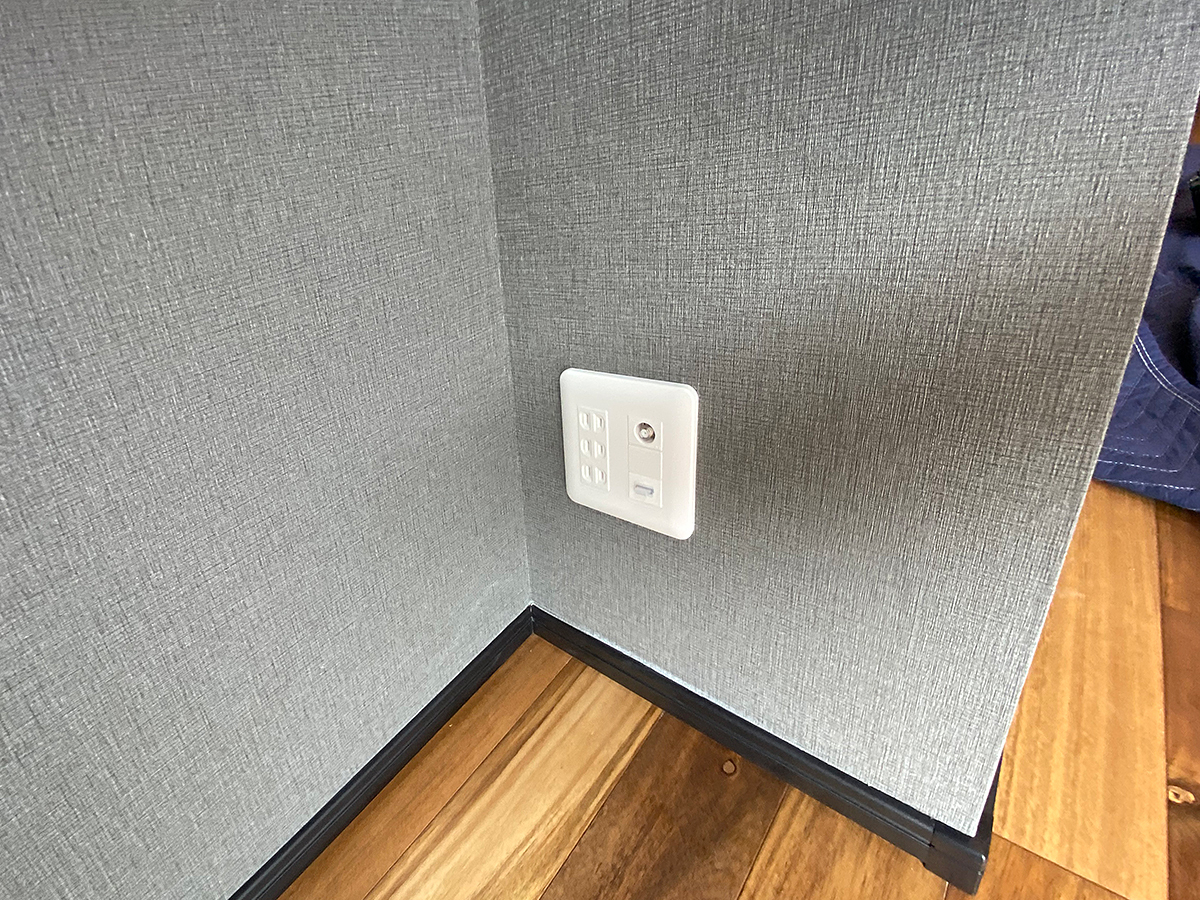

(↑)棚スペースに設けられたカトー電器による新設コンセント。100ボルト電源の他にテレビと直接つながるHDMI端子も用意しています。

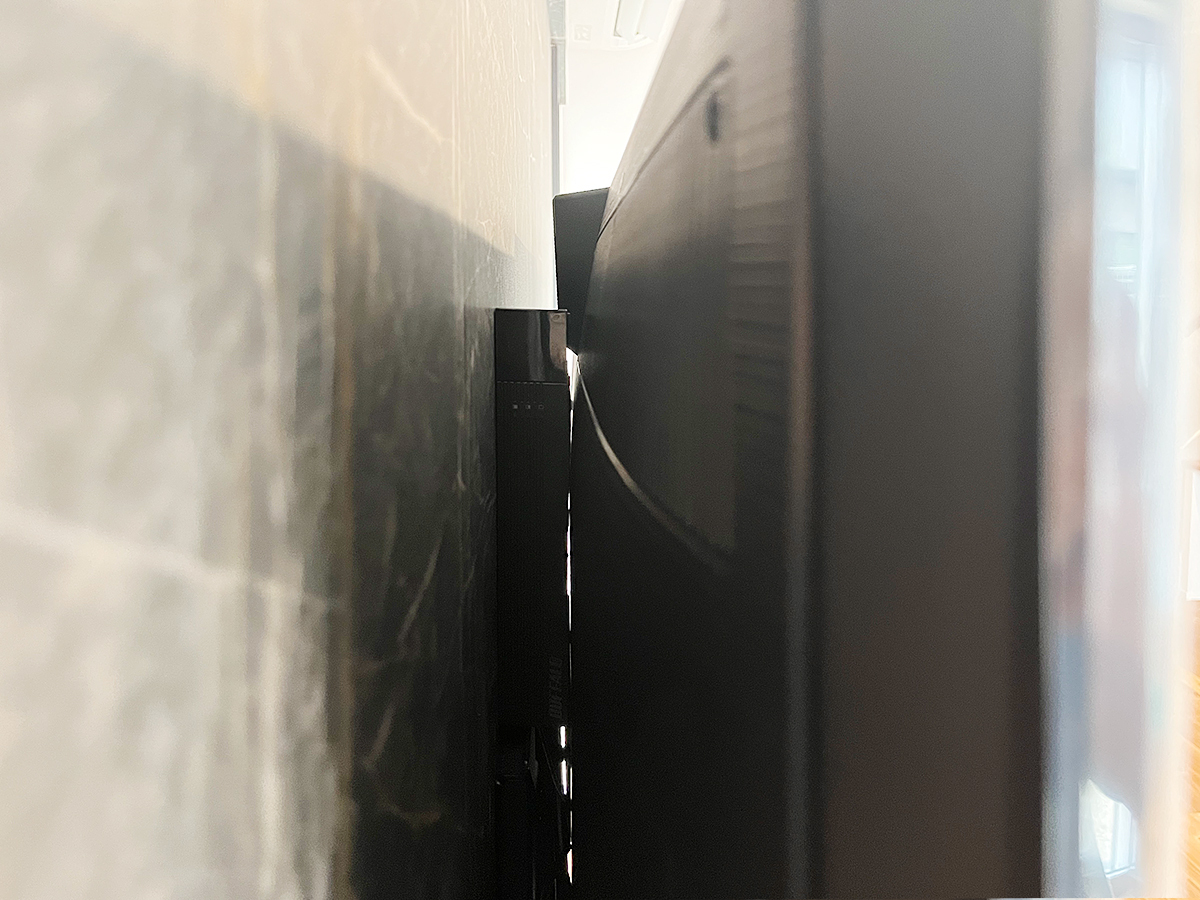

(↑)こちらは側面の様子。壁掛け金具はブラックを採用しました。

壁掛けテレビ工事でコンセントパネルや配線カバーなどに関して、お客様のこだわりがありましたらお気軽にご相談ください。
「壁の色にあわせて白系統（黒系統）でお願いしたい。」
「ここにもコンセントを追加してほしい。」
などご要望いただきましたら、オプション扱いとなりますが、可能な限り対応させていただきます。
