コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛け

愛知県名古屋市でのテレビ壁掛け工事レポートです。

今回お客様が壁掛けをご希望された壁面にはアンテナ端子やコンセントパネルがありませんでした。そこで90度対角の壁面から100ボルト電源とアンテナ端子を延長する形で壁掛けテレビを実現しました。

テレビはパナソニックのビエラシリーズ TH-55GZ2000。55型の有機ELテレビです。パナソニックのテレビは他メーカーと比べて重量がありますので、補強も入念に行わねばなりません。そこで金具はエース・オブ・パーツ社の角度固定式金具(↓下記参照)を使い、間柱2本と壁内部分補強とを組み合わせて、がっちり固定させていただきました。

結果はご覧の通り。壁内に配線を通すことで、テレビとテレビ台のあいだにはケーブルが1本も見えない美しい壁掛けテレビが実現しました。

コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛けの画像

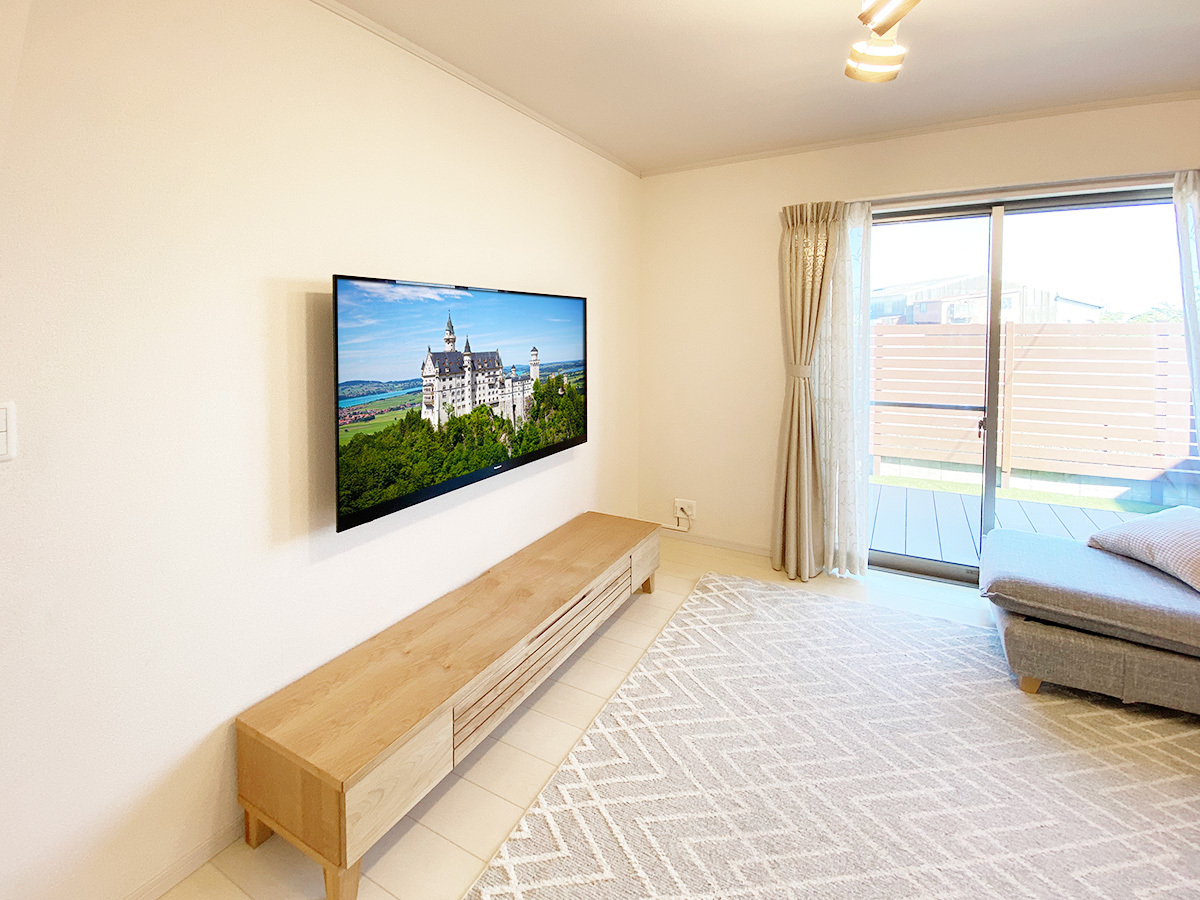

(↑)壁掛けテレビ完成写真から。テレビが設置されている壁面には電源コンセントやアンテナ端子がありません。奥の壁面から90度曲がるかたちでアンテナ線や電源を延長しています。


コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛けの画像

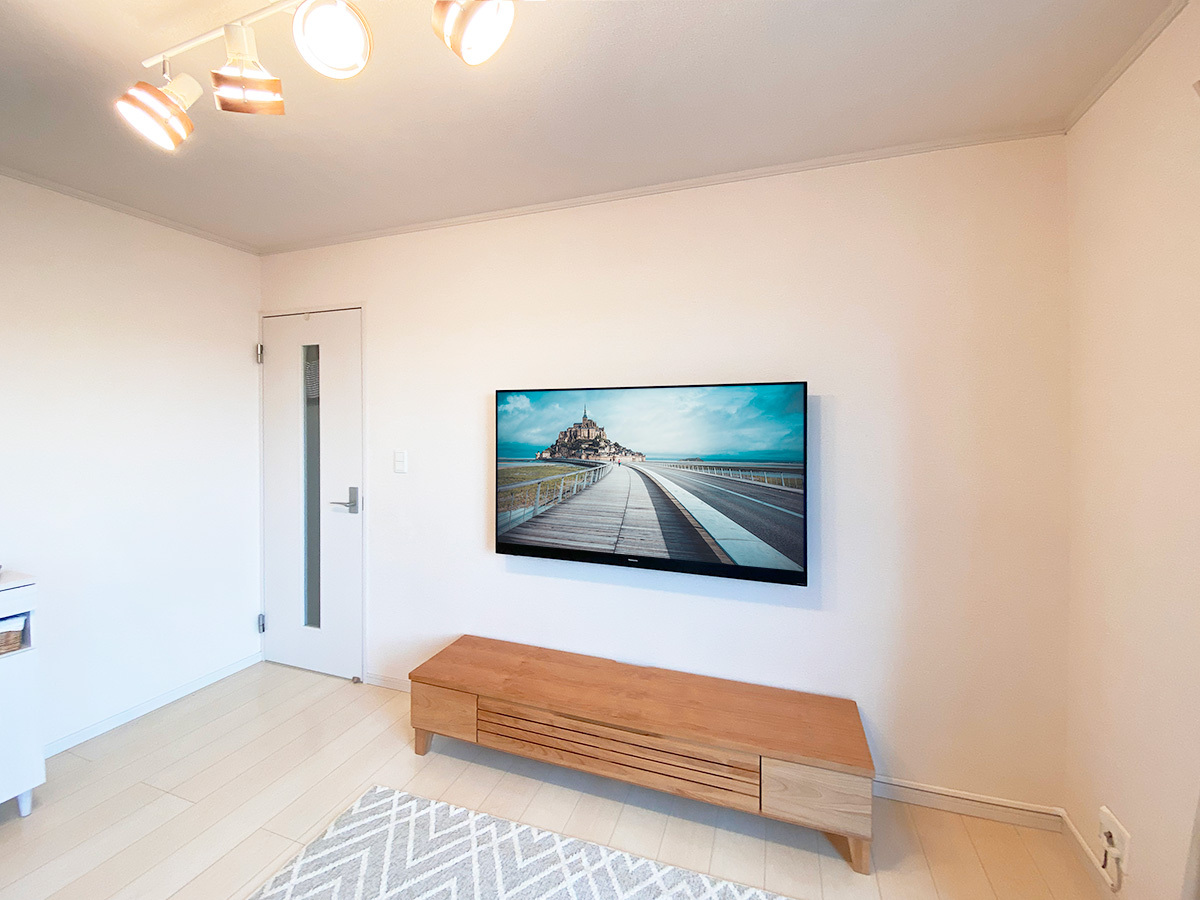

(↑)壁掛け完成写真。右の壁から延長されたケーブル類はテレビ台の後ろを通り、一旦壁の中に入ってテレビと繋がっています。


コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛けの画像

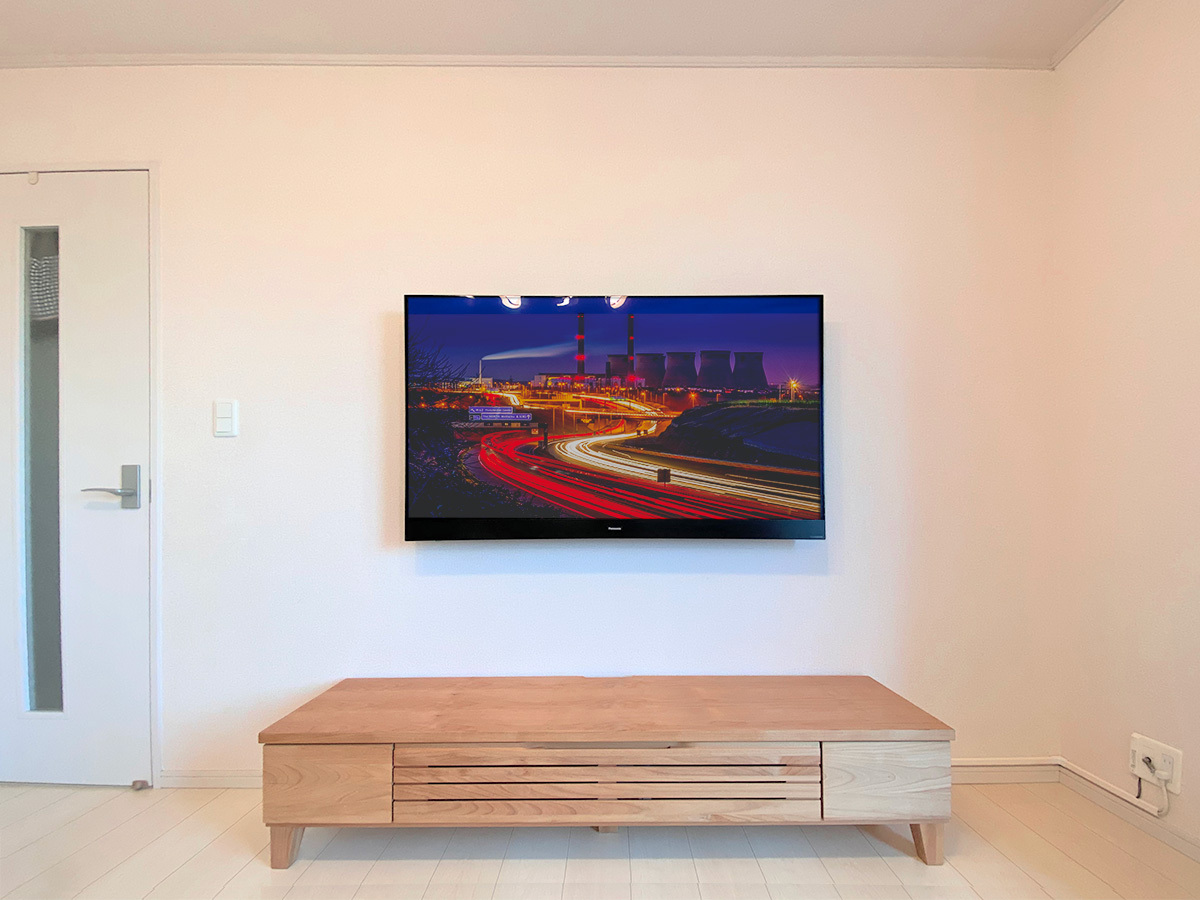

(↑)正面から撮影した写真。テレビとテレビボードとの間には何もないところがポイント。カトー電器が最も得意とする壁内配線です。


コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛けの画像

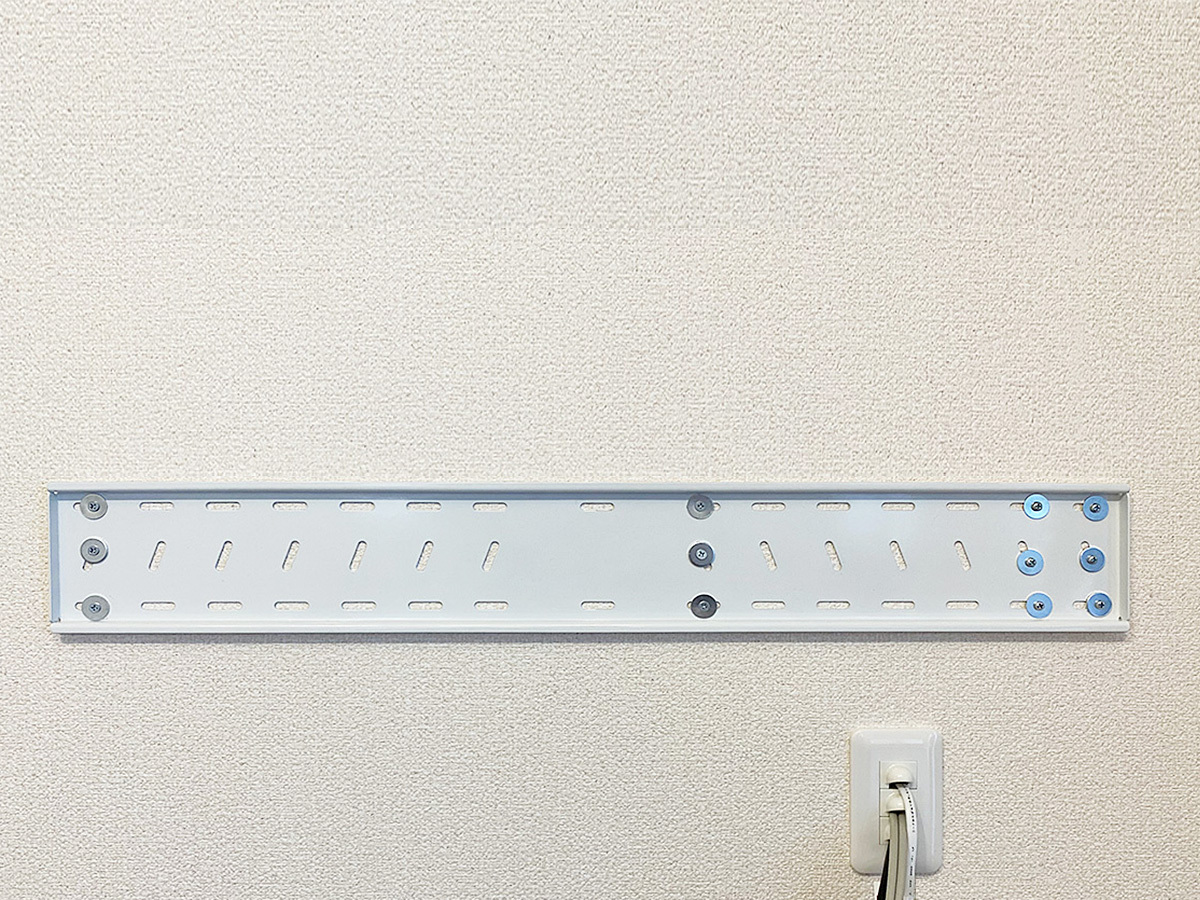

(↑)金具はエース・オブ・パーツ社の角度固定式金具 PLB-141M。
https://www.ace-of-parts.com/product/2695
壁面へのネジ穴が斜めになっており、ネジ締めギリギリまで角度調節が出来るのが特徴。水平がポイントとなる壁掛けテレビでは、この角度調整がとても重要になってきます。カラーはホワイト、ブラック、シルバーが用意されている中で、壁面に合わせてホワイトを選択しました。
「もっと全体にネジを付けなくていいの?」
と思われるかもしれませんが、石膏ボードしか当たらない箇所にいくらネジどめしてもテレビは支えきれません。壁内の間柱に当たる場所、そして壁内部分補強の箇所にのみしっかりネジ止めしています。

コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛けの画像

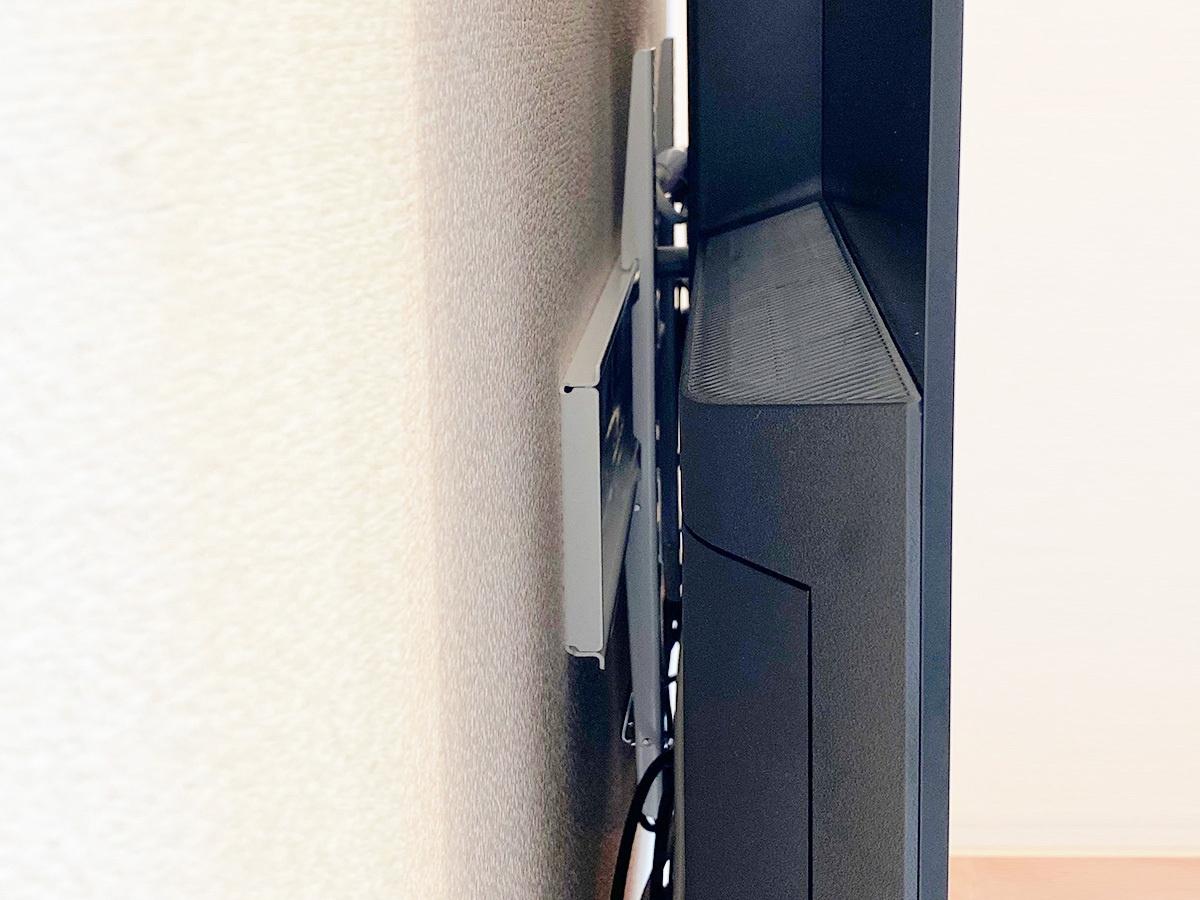

(↑)テレビ壁掛け後、金具とテレビの接合部を接写。この金具は壁面に固定するプレートと、テレビ側にネジ止めする2本の支持金具とで構成されています。組み合ると「カチッ!」とロック機構が働き、ガッチリ固定されるので安心です。

コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛けの画像

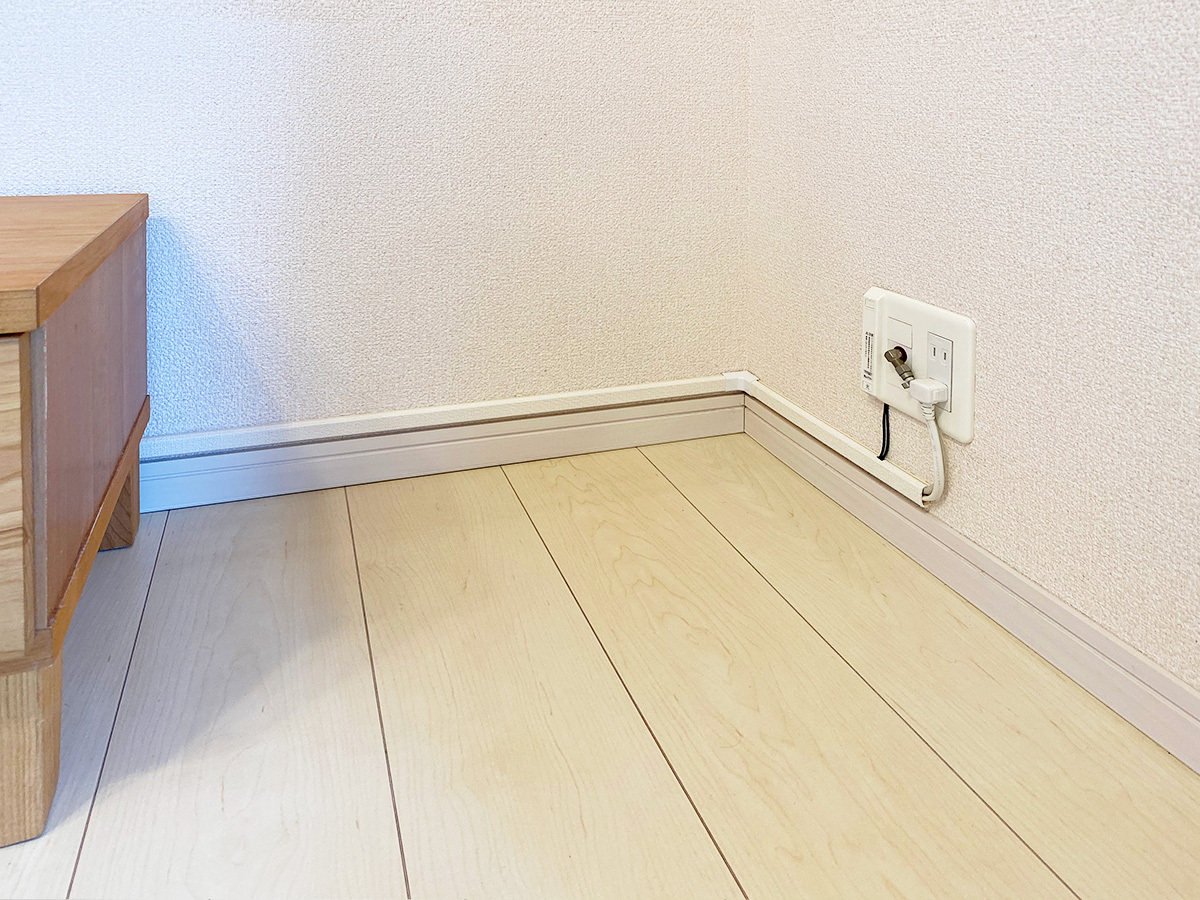

(↑)壁面にはアンテナ端子や電源コンセントが無いため90度対角の壁面にあるコンセントから延長しています。ここは壁内を通すことが出来ませんので、そのままケーブル類を通し、モールと呼ばれる配線カバーで極力目立たないように処理しています。


コンセントが無い壁面に有機ELテレビ(TH-55GZ2000)を壁掛けの画像

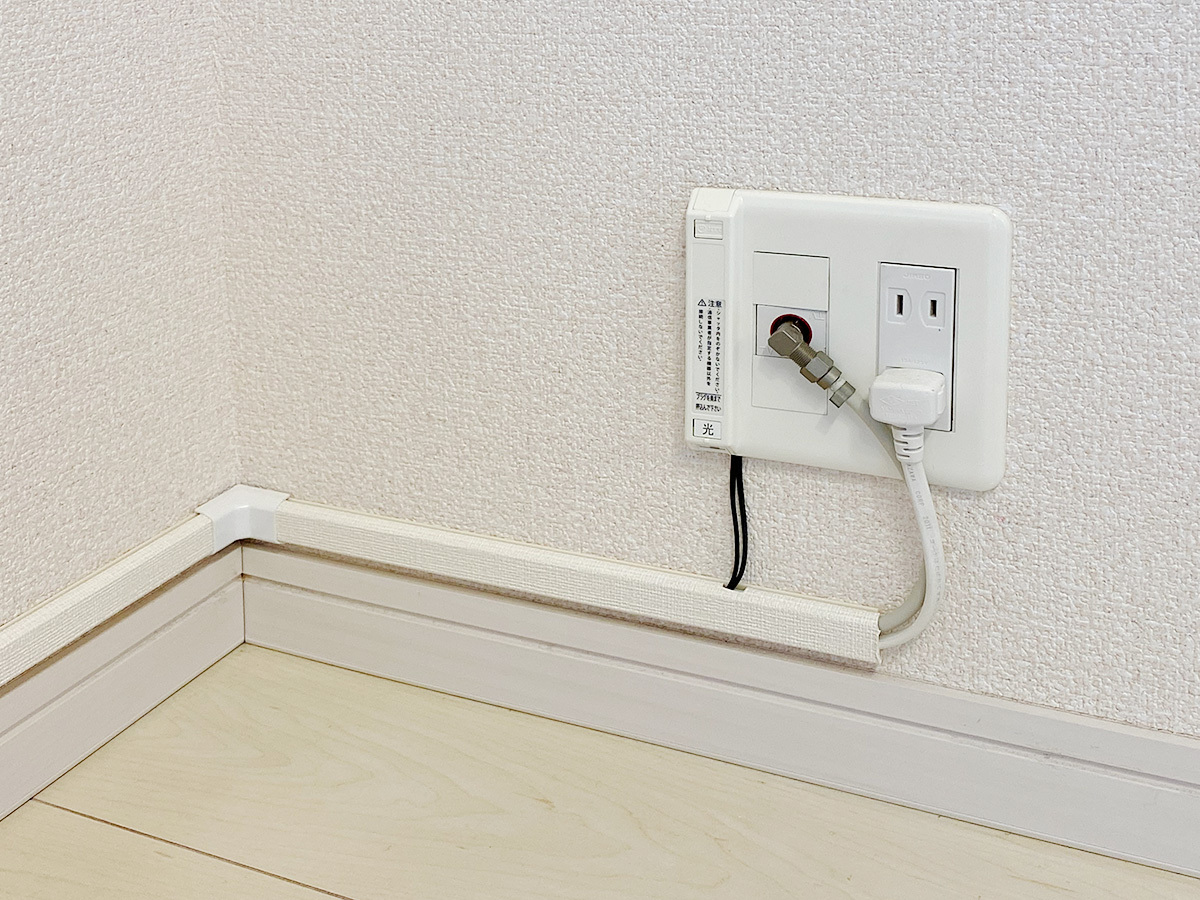

(↑)電源コンセントの様子。配線カバーは壁面にピタリと付け、コーナー部分も専用部材でカバーしました。細部まで水平や直角を意識して取り付けると、ほとんど目立たなくなります。

この工事のデータシート
識別ID壁掛けギャラリー No.652
場所愛知県
壁の種類石膏ボード
テレビメーカーパナソニック
インチサイズ55インチ
テレビ型番TH-55GZ2000
棚の施工棚なし
HDMI コンセントなし
Instagram#壁掛けテレビ工事レポートその71
