愛知県名古屋市のマンションでコンセントが無い壁面に55インチ液晶テレビ(KJ-65X9500H)を壁掛け

名古屋市のマンションでコンセントが無い壁面に55インチテレビを壁掛け
  • 名古屋市のマンションでコンセントが無い壁面に55インチテレビを壁掛け
  • テレビはソニーのブラビアKJ-65X9500H
  • テレビ背面と床上に新しくコンセントを新設。
  • テレビボードが後日設置されるご予定とのことで工事はここまでで終了
  • 壁内部に補強を施し、角度固定式タイプの金具で壁掛け
  • 奥の既存コンセントから100ボルトとアンテナ線を延長し、手前の新設コンセントまで壁外配線で延長しています。
  • 配線カバーは終えはyのクロスに合わせた同系色をあらかじめ準備し、現場で最適な長さにカット、コーナー部なども丁寧に加工しました。

愛知県名古屋市のマンションでコンセントが無い壁面に55インチ液晶テレビ(KJ-65X9500H)を壁掛け

壁掛けテレビは配線経路がポイント

壁掛けテレビの工事でなにが重要かと問われたら、私たちは即座に「配線経路」と答えます。テレビを取り付けること自体はDIYでも出来なくはないですが、100ボルトの電源やアンテナ線、さらにはHDMIケーブルなどテレビにつながる各種ケーブル類を「いかにすっきり配線するか」、そもそも「ちゃんとテレビにまで届くように配線できるのか」という点にカトー電器は重点を置いています。
特にご希望の壁面に電源やアンテナ線などのコンセントが無い場合、担当スタッフが総出で配線経路を検討。お客様ともご相談し、最適なルートを模索します。

愛知県名古屋市でのテレビ壁掛け工事

今回ご紹介するのは名古屋市のお客様。マンションにお住まいで、お電話でのご相談の後、ホームページの「無料壁掛け診断」からお部屋の写真をUPしてくださいました。写真を確認すると壁掛け希望の壁面にはコンセントが無く、代わりに90度対角壁にコンセントが用意されています。部屋のコーナー部にテレビ用のコンセントがあり、コンセントが無いほうの壁にテレビを壁掛けされたい、とのことです。
施工当日、スタッフ2名がご訪問し壁内部を調べたところ、中のスペースはかなりタイトであり、間柱もあるため壁内配線は不可能と判断。コーナー部だけは壁外配線で処理する方法にてお客様にご説明し、ご納得いただけました。
壁の外にケーブルを這わせますが、これを極力目立たなくするための技術がモール処理。モールと呼ばれる配線カバー(お部屋の壁にわせたホワイト)をその場でカットし、手先の器用なスタッフ陣が手際よくコードを隠していきます。
配線経路さえクリアできれば、壁内補強→金具取付→テレビ壁掛けと順調に工事は進行。最後に各種ケーブル類を接続し、動作確認までおこなったところで工事完了。
御覧のように、テレビボードを待つだけの55インチ壁掛けテレビが出来上がりました。

各部の写真と見どころポイント解説

以下、各部の写真とポイント解説です。配線カバーによる壁外配線の隠ぺい処理にご注目ください。

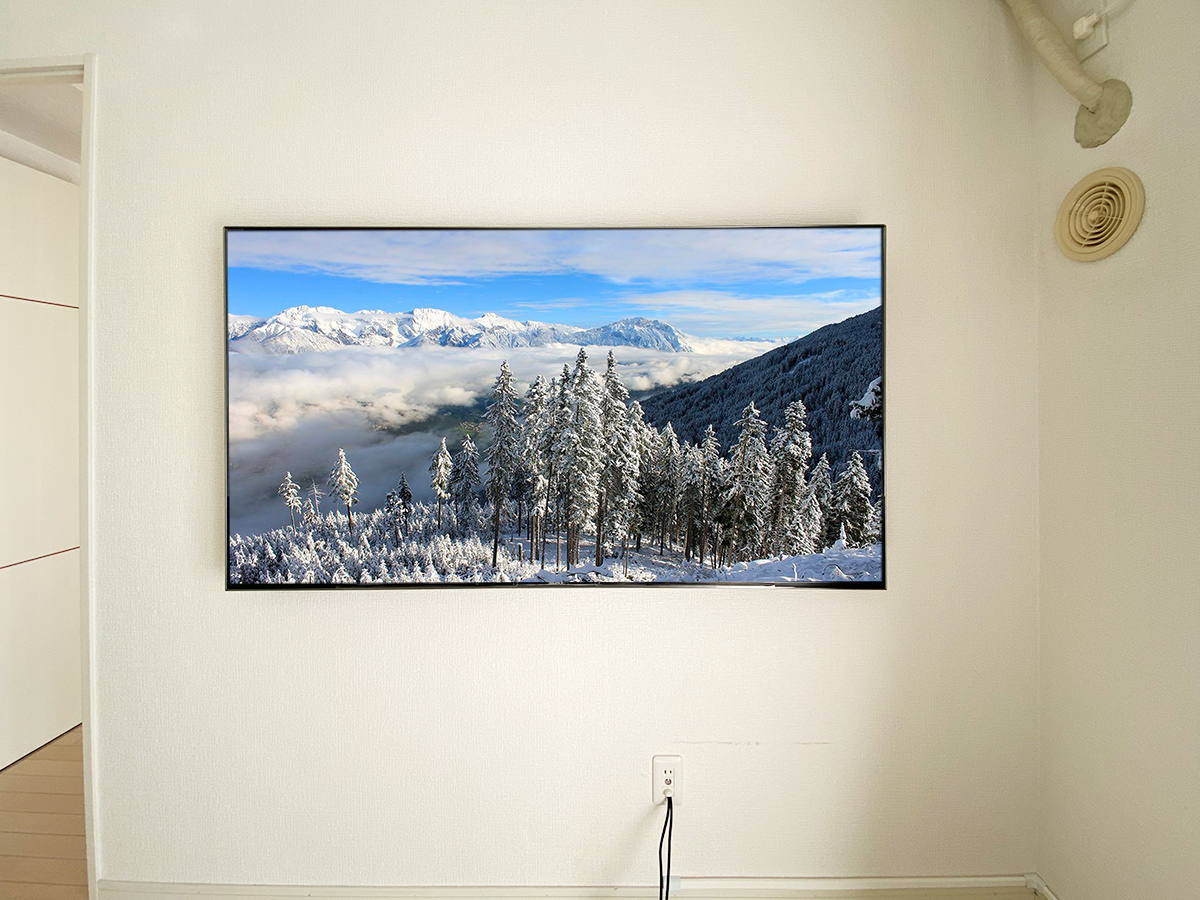

名古屋市のマンションでコンセントが無い壁面に55インチテレビを壁掛け
(↑)名古屋市のマンションでコンセントが無い壁面に55インチテレビを壁掛けしました。テレビボードは後日届く予定の場合、この状態で工事完了おなります。

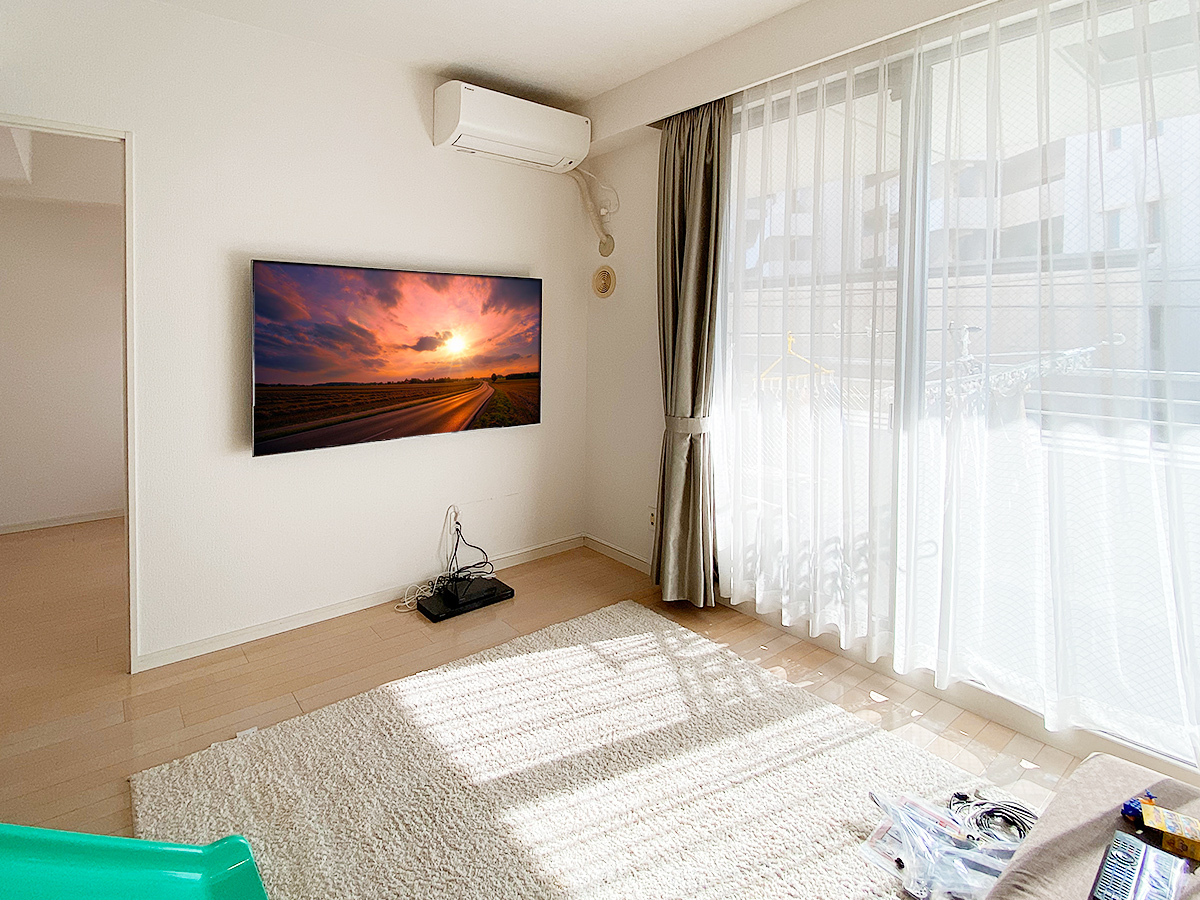

テレビはソニーのブラビアKJ-65X9500H
(↑)テレビはソニーのブラビアKJ-65X9500H。脚部スタンドを外した壁掛け時のサイズは横幅が1488mm、高さが833mm。本体の厚みは最大70mm。重量は22kgもあり、金具の重量もあるため壁内にはしっかりとした補強工事を施してあります。

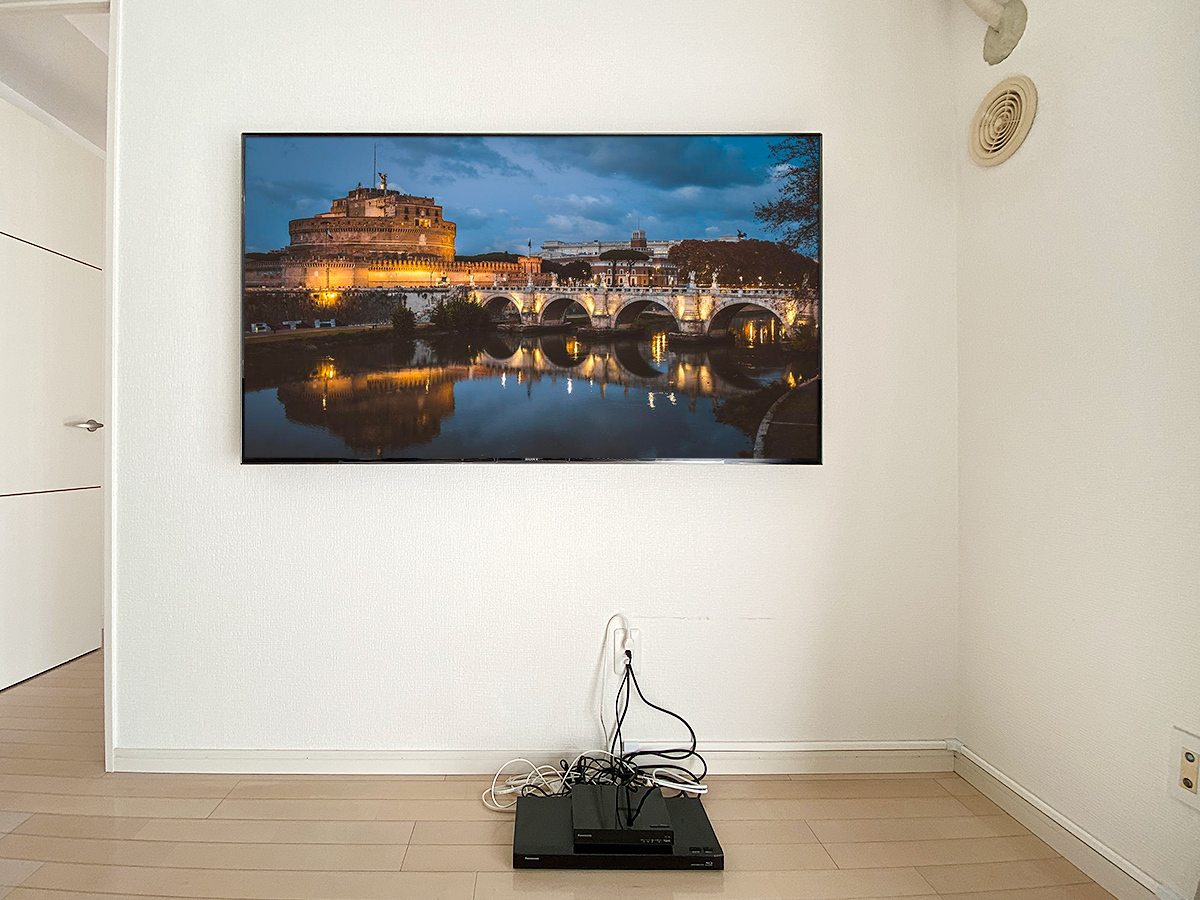

テレビ背面と床上に新しくコンセントを新設。
(↑)テレビの背面と床上に新しくコンセントを新設し、両者は壁内配線で無図ばれています。テレビ下にコード類が見えないのが何よりのポイントです。

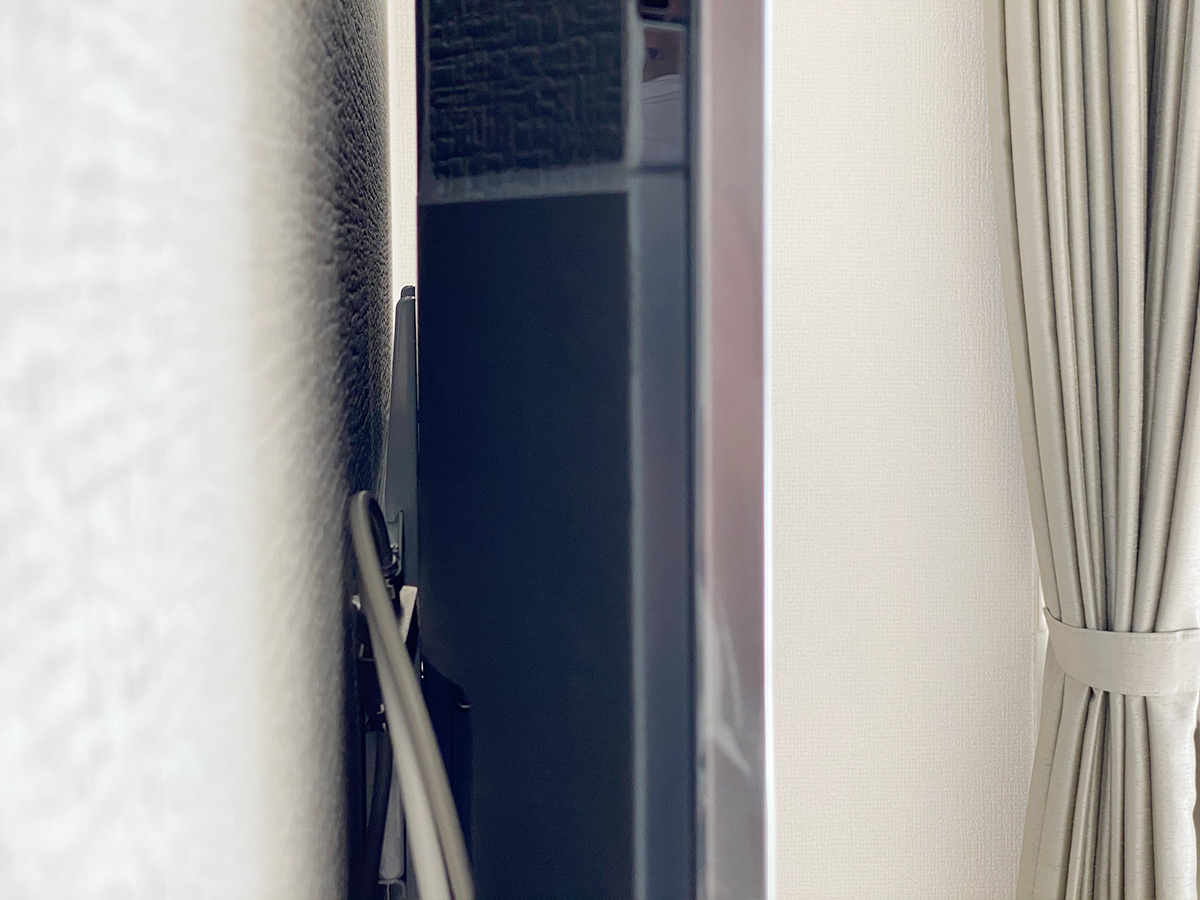

壁内部に補強を施し、角度固定式タイプの金具で壁掛け
(↑)壁の内部に補強を施し、角度固定式の金具を取り付け、テレビを壁掛け。側面から見ると御覧のような薄さに収まります。

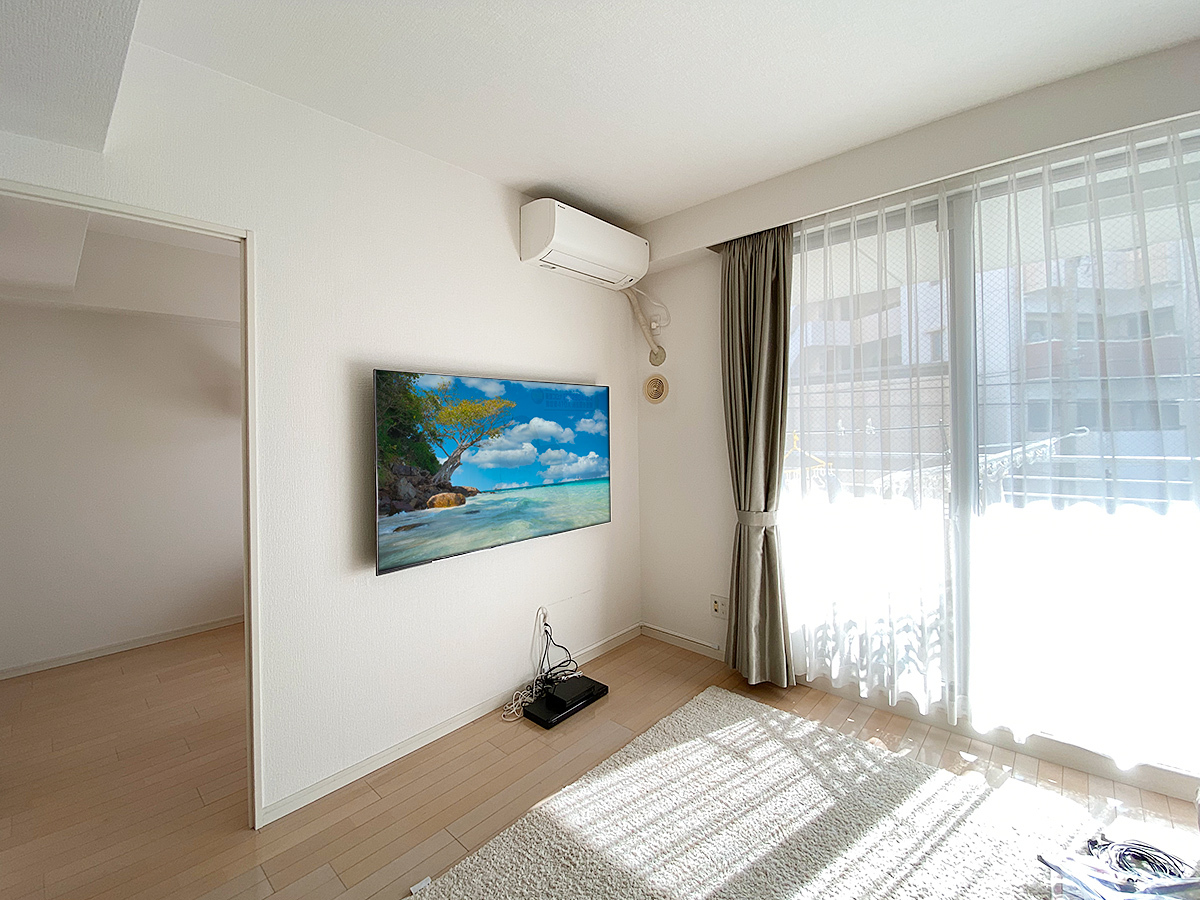

テレビボードが後日設置されるご予定とのことで工事はここまでで終了
(↑)ご希望の壁面にはコンセントが無いため、90度対角壁から電源とアンテナ線を延長しました。

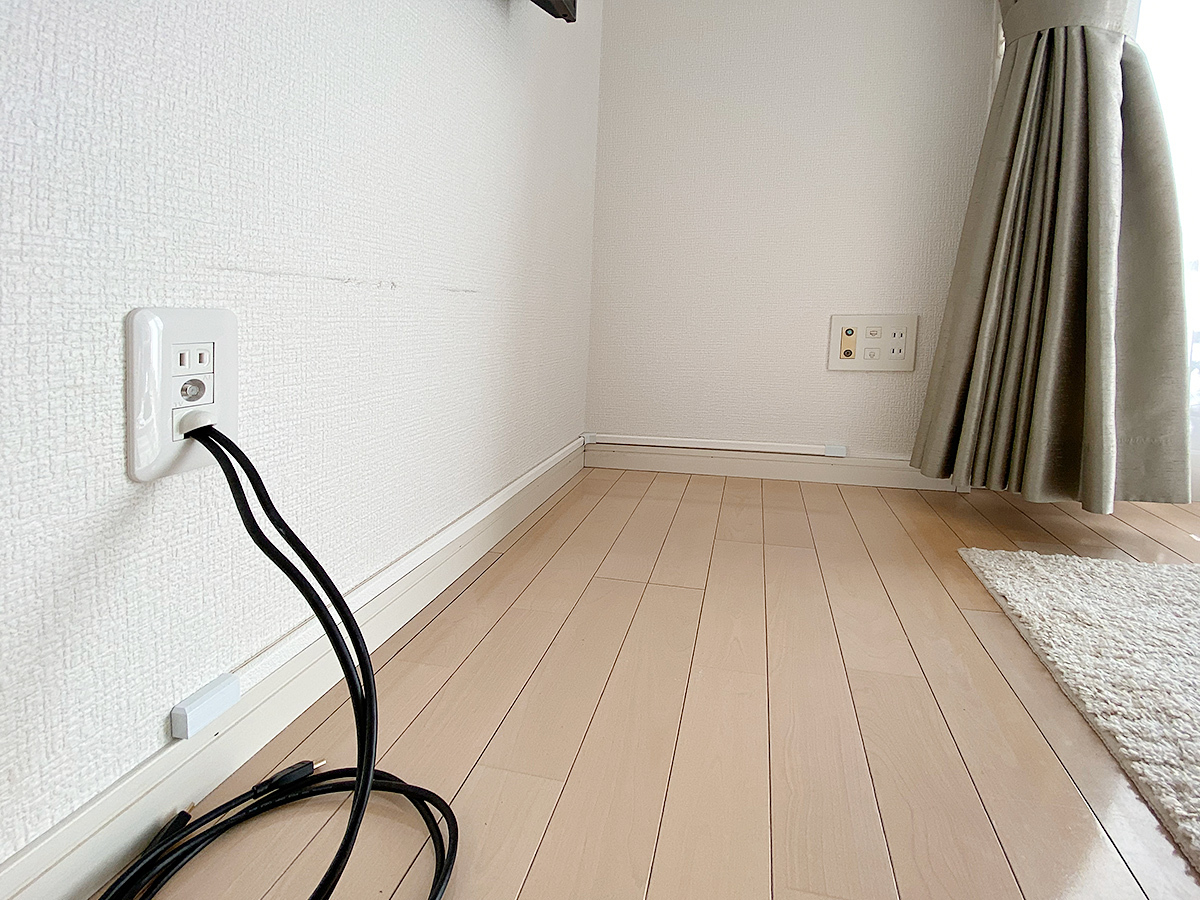

奥の既存コンセントから100ボルトとアンテナ線を延長し、手前の新設コンセントまで壁外配線で延長しています。
(↑)奥の既存コンセントを一旦分解し、100ボルト電源とアンテナ線を手前のコンセント下部まで壁外配線でL字型に延長しています。

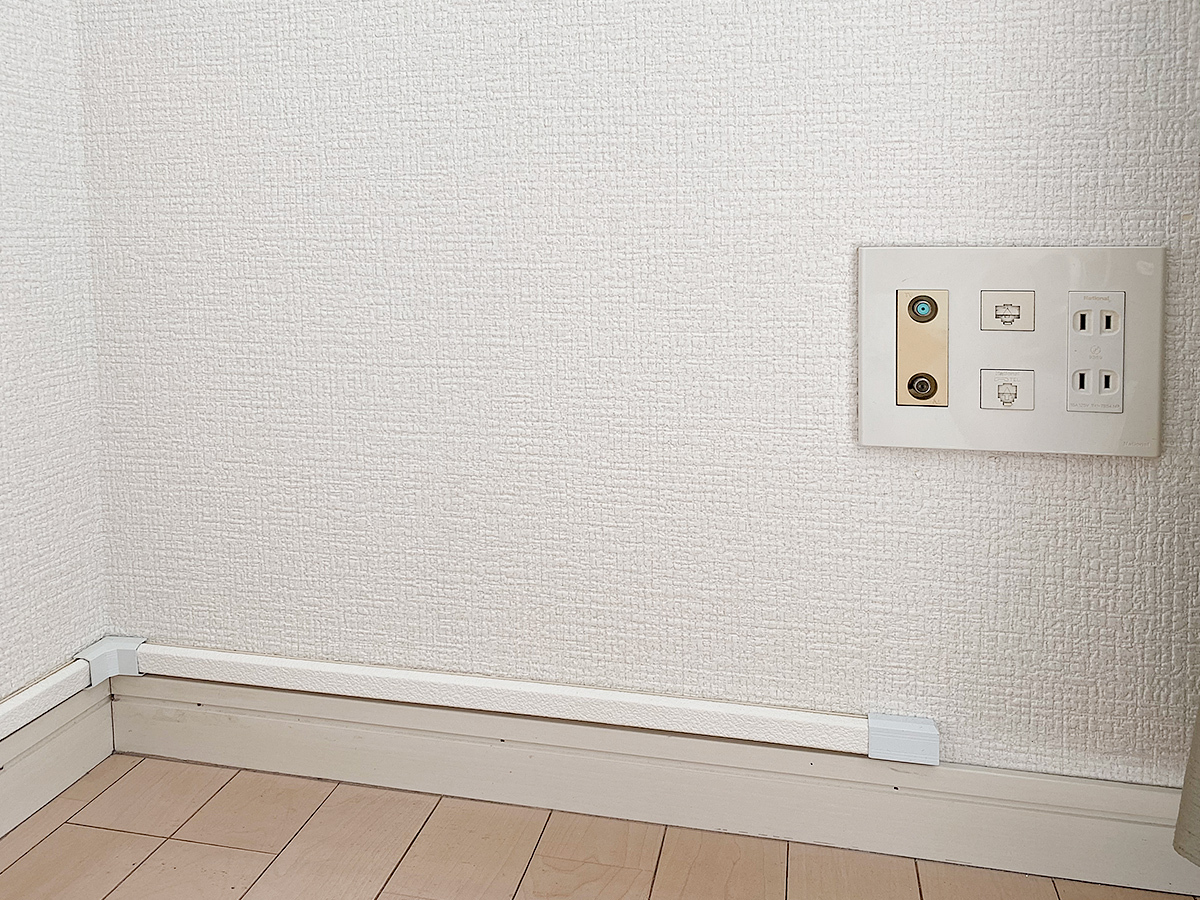

配線カバーはお部屋のクロスに合わせた同系色をあらかじめ準備し、現場で最適な長さにカット、コーナー部なども丁寧に加工しました。
配線カバーはお部屋の壁紙に合わせた同系色のタイプをあらかじめご用意。現場で最適な長さにカット。両端部やコーナー部は別部材を使い丁寧に処理しています。

「隠ぺい配線」は2種類ありますのでご注意を

壁掛けテレビの工事では
・配線カバーを使って壁外配線を目立たなくする処理
・壁内に実際にケーブルを通してしまう壁内配線
の2種類があります。どちらも「隠ぺい配線」と呼ばれることがあり、工事内容の打ち合わせで気を付けないと
「壁内配線のつもりが壁外配線になってしまった」
ということにもなりかねません。カトー電器商会ではそうした間違いをふせぐために一貫して「壁内配線」「壁外配線」という言葉を使用しております。お電話やメールでお問い合わせの際は
「隠ぺい配線でお願いします」
ではなく
「壁内(外)配線でお願いします」
とお伝えくださると、食い違うことなく話がスムーズに伝わりますよ。

この工事のデータシート
識別ID壁掛けギャラリー No.743
場所愛知県
ハウスメーカー分譲マンション
壁の種類石膏ボード
テレビメーカーソニー
インチサイズ65インチ
テレビ型番KJ-65X9500H
棚の施工棚なし
