愛知県豊田市で造作壁に55インチ有機ELテレビ(XRJ-55A80J)を壁掛けし、HDMIコンセントを新設

今回ご紹介するのは愛知県豊田市での施工例です。お客様ご希望の壁面は部屋のスペースを区切る造作壁。壁幅が1980mm、高さは1400mmとなっており、壁内には下地補強が確認できました。そこでテレビで隠れる位置にコンセントを新設し、アンテナ線と100ボルト電源を壁内経由で延長します。次にテレビの金具を取付。こちらはお客様が事前にご用意されたソニー純正金具SU-WL850。可動式ですが癖の強い金具です。特にコンセント位置を間違えると高い確率で本金具と干渉してしまいます。今回コンセントは弊社が作らせていただくことになりましたので干渉しない最適な位置にコンセント、金具を設置することができました。
テレビ本体を壁掛け金具に取り付け、各種ケーブル類を接続。最後に反対側の壁面にHDMI端子を持つコンセントを作り工事完了。お部屋を区切る壁面に美しい壁掛けテレビが誕生しました。

以下、各部の写真とポイント解説です。ふさがれた既存コンセント、反対側に作られたHDMI端子を持つコンセントにご注目ください。

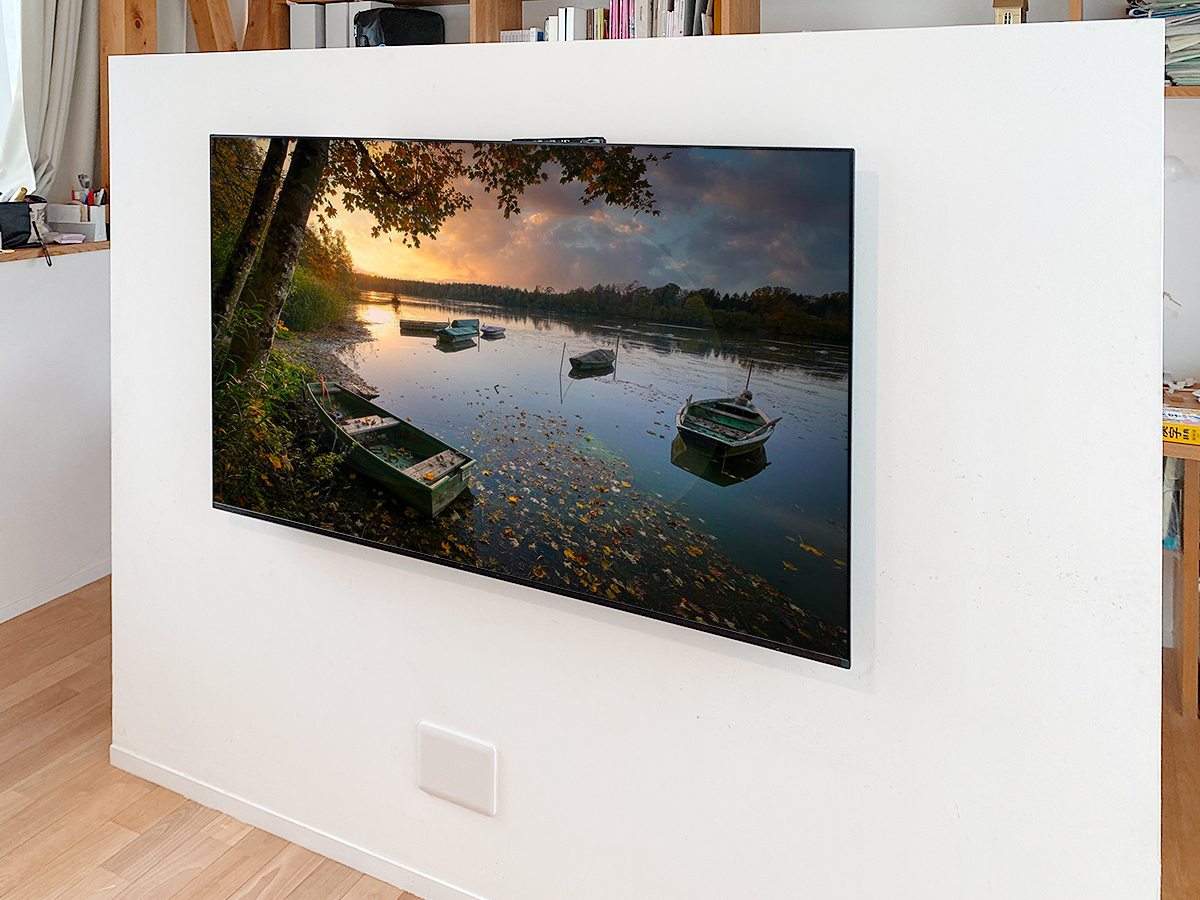

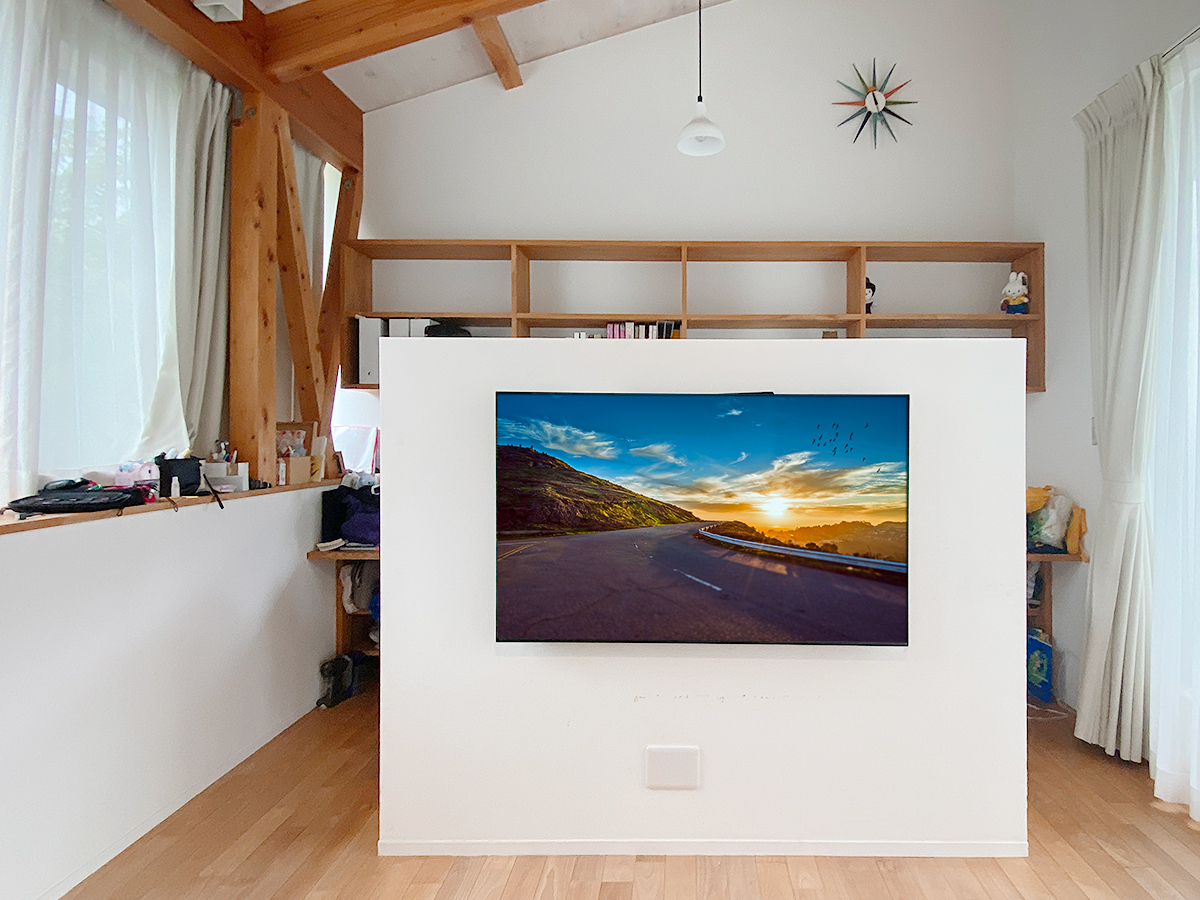

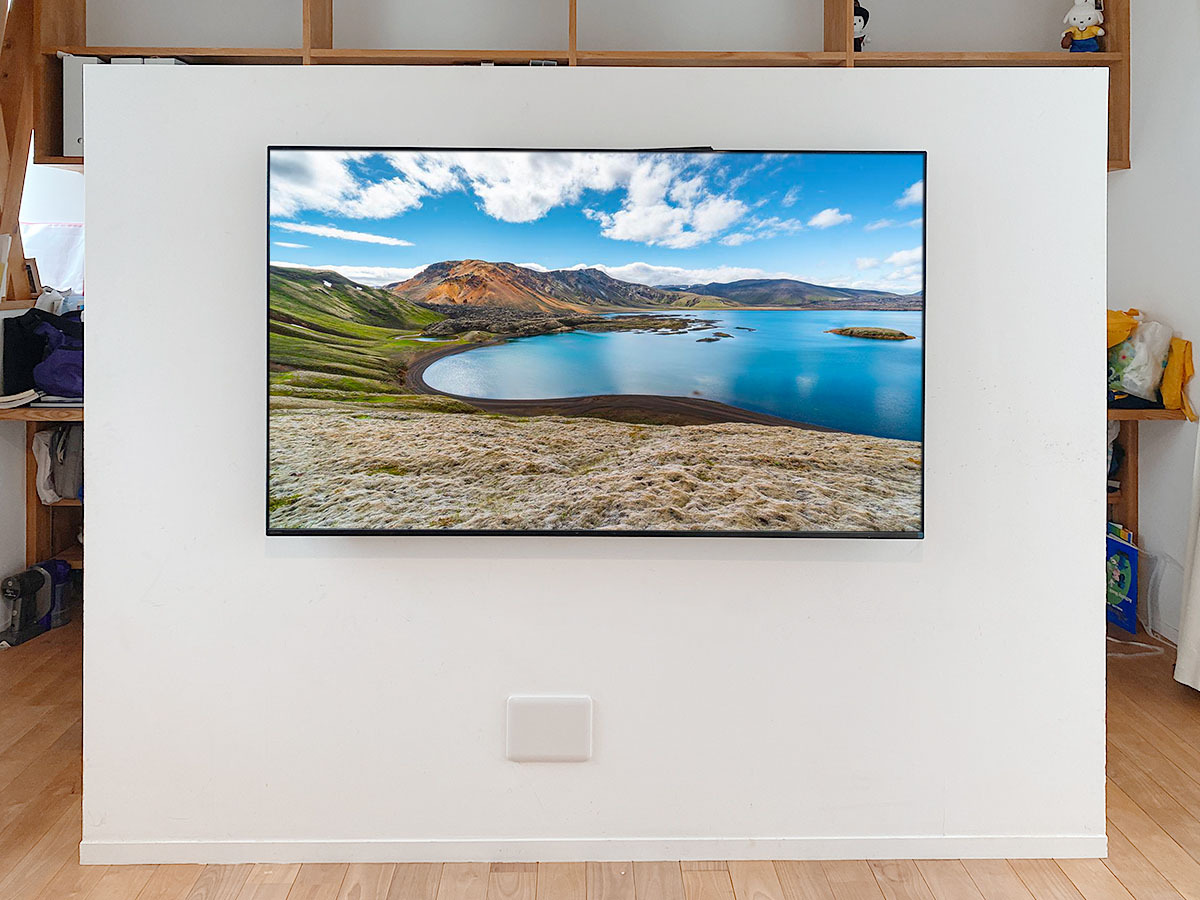

(↑)愛知県豊田市でお部屋を区切る造作壁に55インチの有機ELテレビを壁掛けしました。壁の反対側にはHDMI端子を持つ100ボルトコンセントを新たに設けました。

(↑)テレビはソニーブラビアXRJ-55A80J。55インチ有機ELテレビです。壁掛け時のサイズは横幅が1227mm、高さが712mm、本体厚みは53mmという薄さです。

(↑)壁はお部屋を区切るための造作壁。しかし下地補強はしっかり施されていたおかげで、すぐに配線工事に取り掛かれました。下地補強が無い場合はカトー電器が壁内部に補強工事を行います。

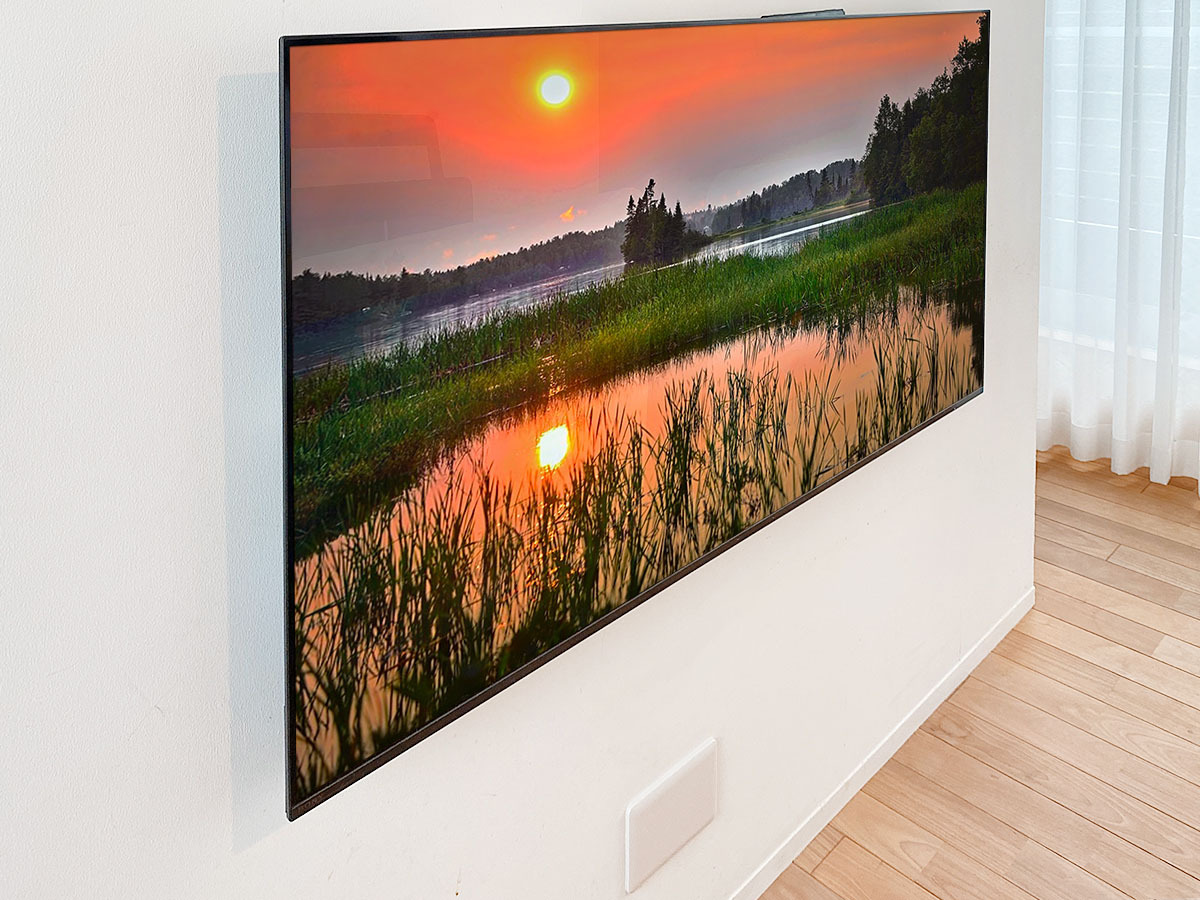

(↑)テレビ下のコンセントは塞ぎ、反対側の壁面に電源とHDMI端子を持つコンセントを新設しました。

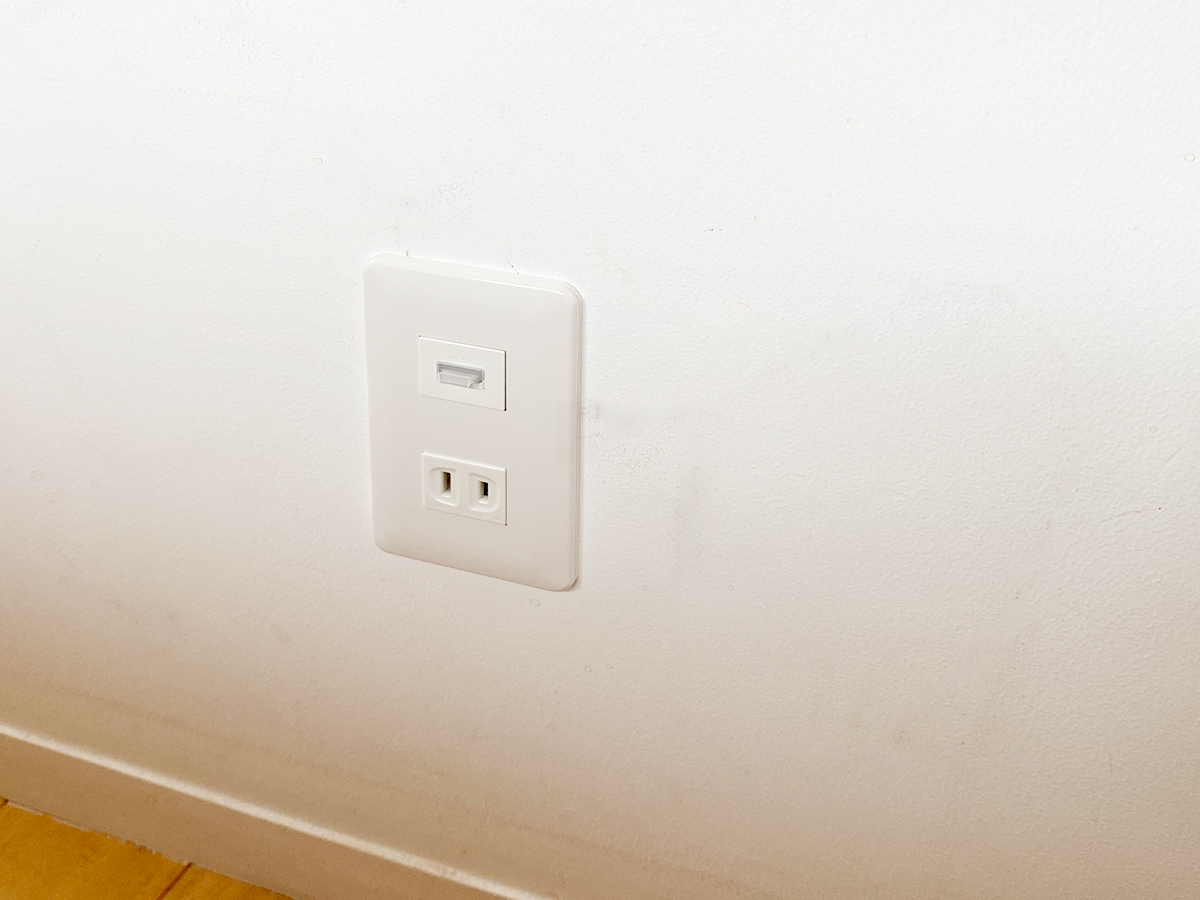

(↑)こちらが反対側の壁に作られたHDMI端子を持つコンセント。壁掛けされたテレビと壁内経由でつながっており、ここにゲーム機などを接続すると映像とサウンドがしテレビ側に出力されます。(遊び終わったらゲーム機は所定の位置に片づけましょう)

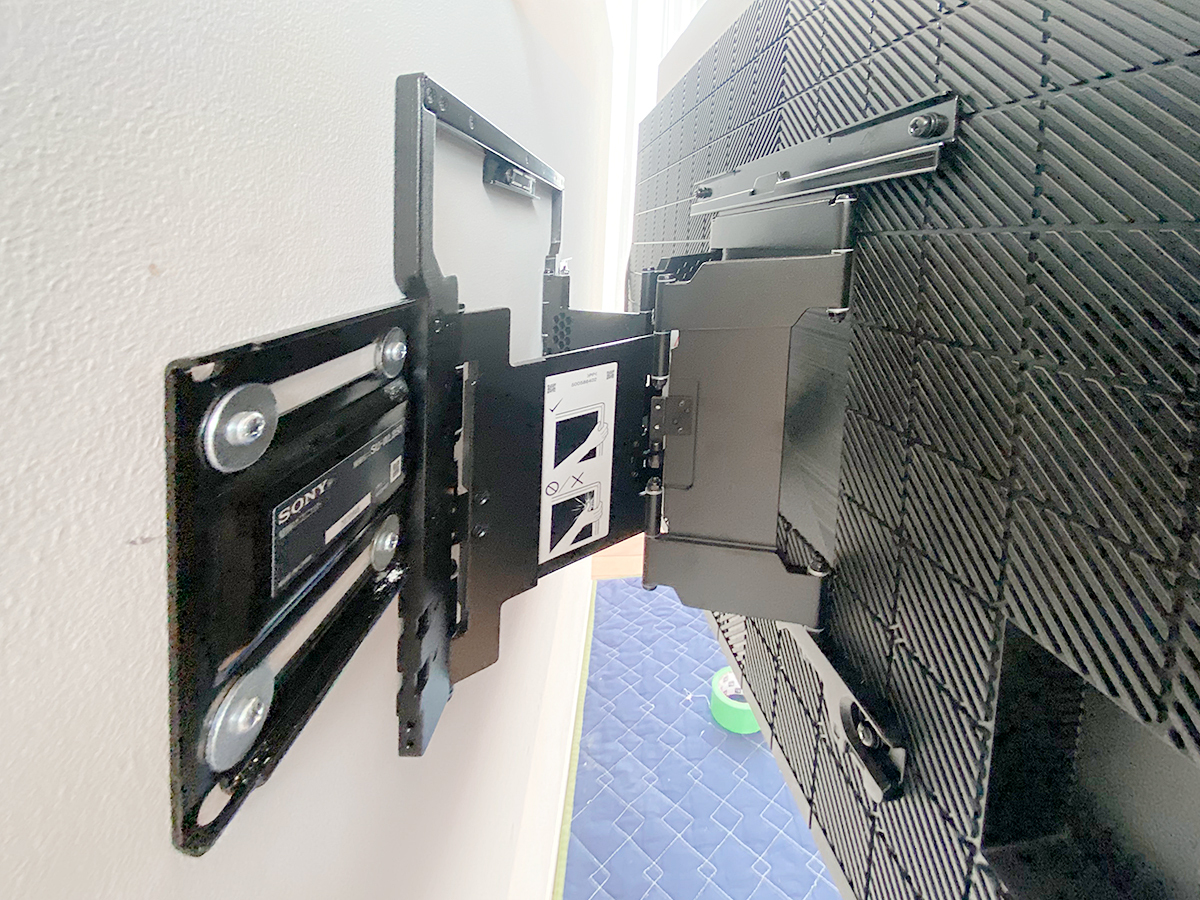

(↑)壁掛け金具はソニー純正の金具 SU-WL850。アームが折り畳み式の可動式タイプの金具です。この金具を使うときはコンセントの位置がとても重要になります。

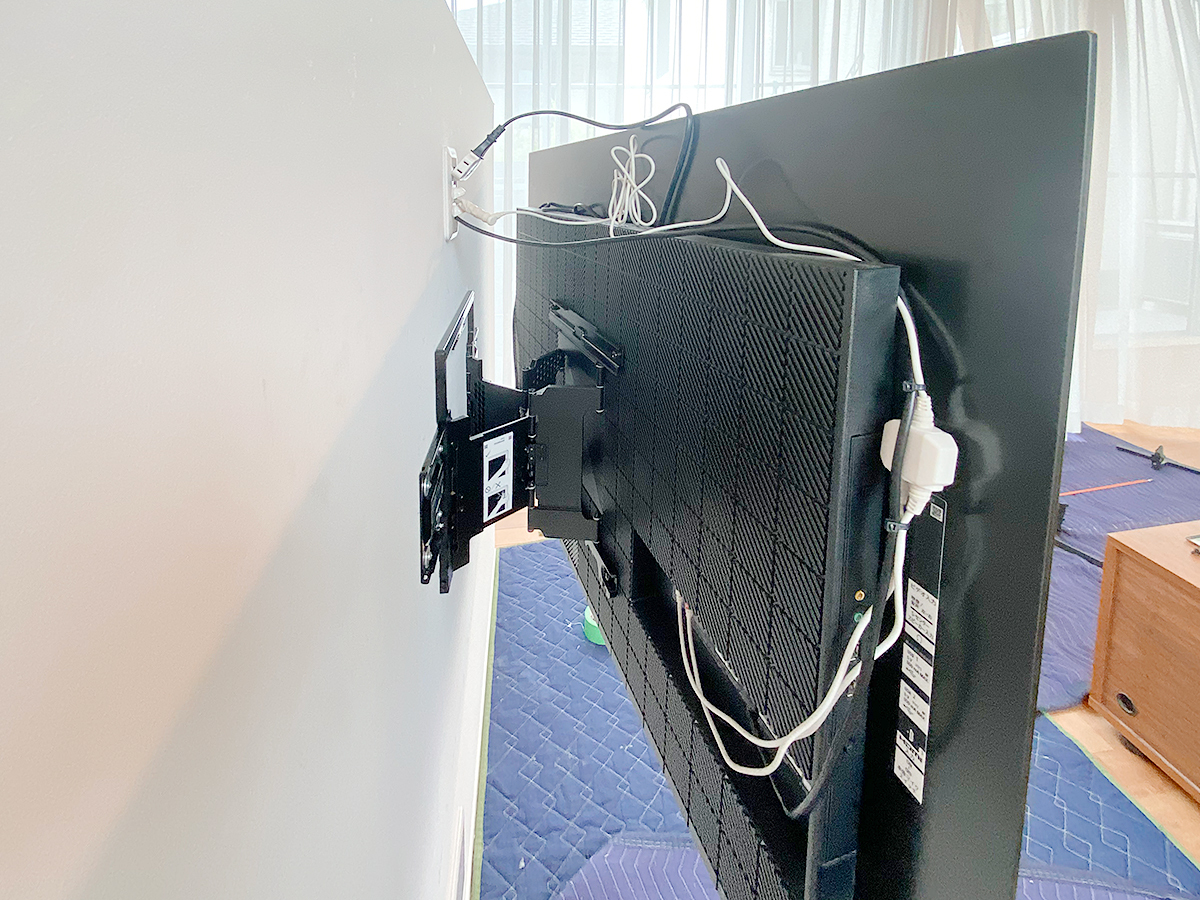

(↑)可動式金具は左右に首が振れるため、ケーブル長にそれなりの余裕を持たせる必要があります。ケーブルが短すぎると首が触れませんし、長すぎるとたたんだ際にテレビ下に垂れてしまうため、適度な長さに調節する必要があります。

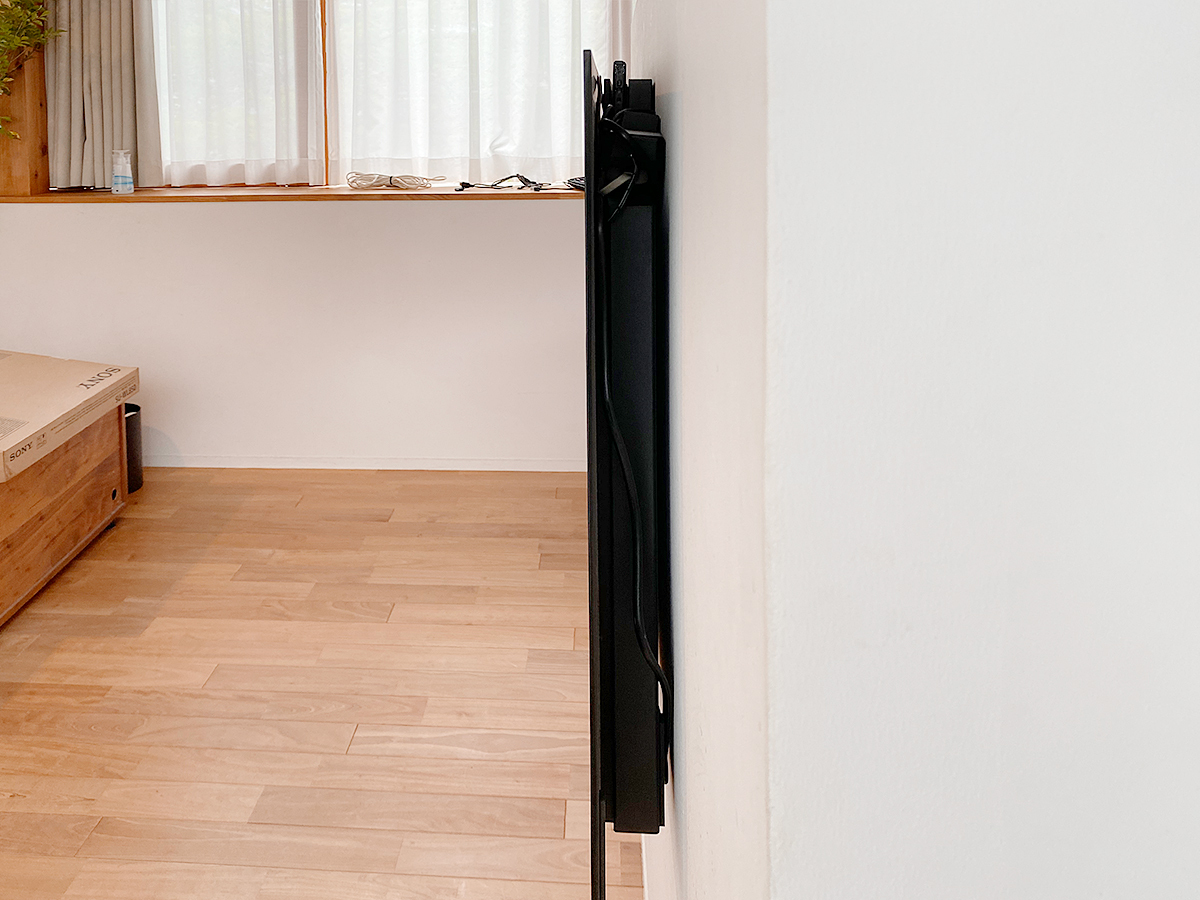

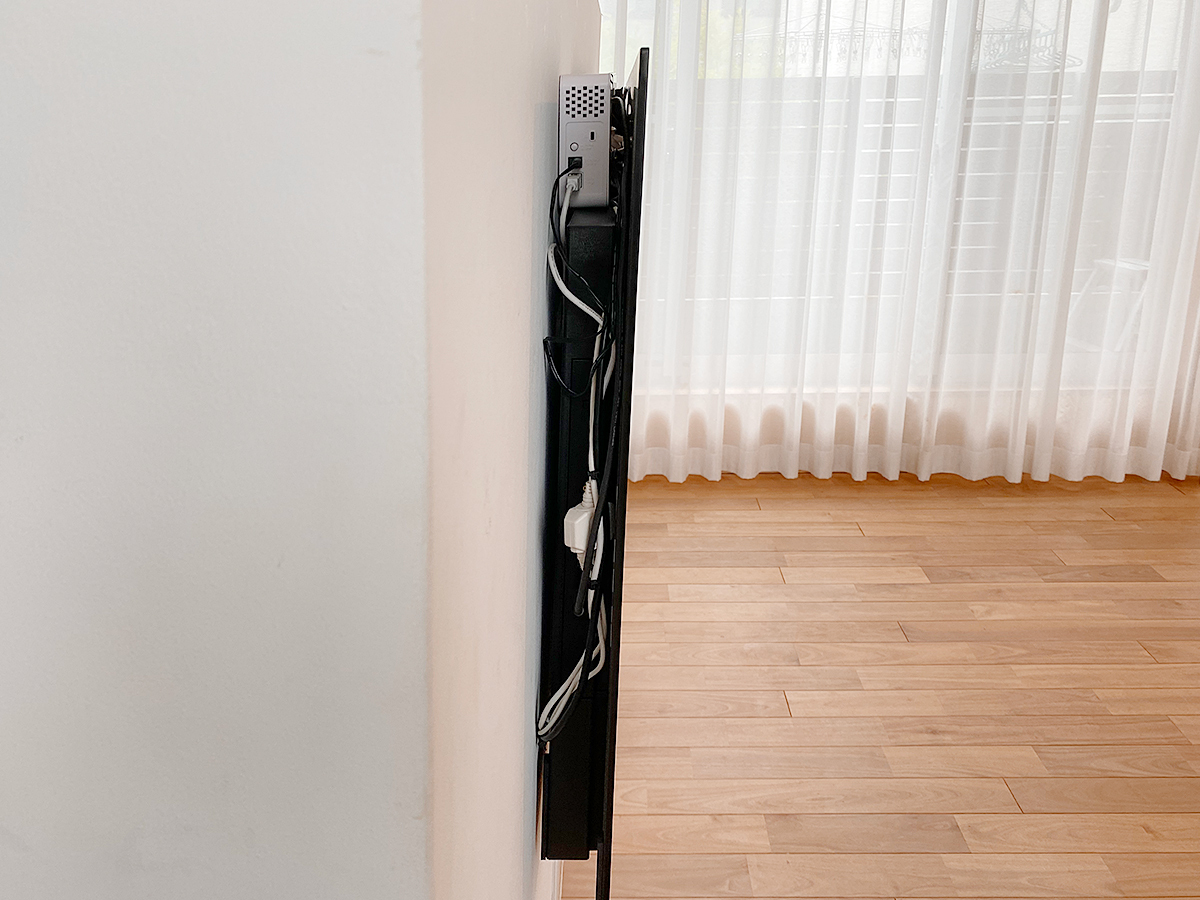

(↑)アームをたたんだ状態の様子。壁内で補強が施されていると、余分な起伏が無く出幅(ではば)を最小限に抑えることができます。

(↑)こちらは反対側から撮影。

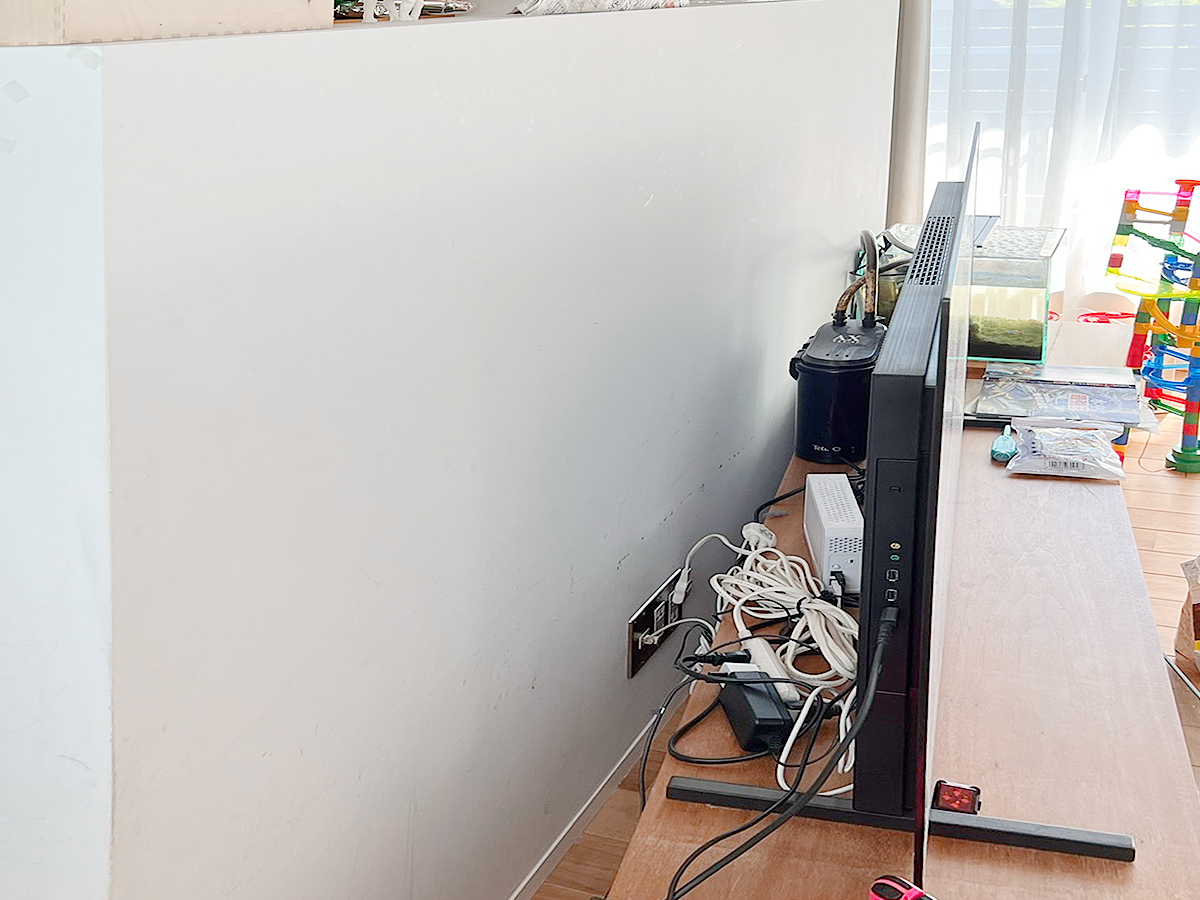

(↑)工事前の一枚。壁掛けテレビにすることでテレビ台を無くし、お部屋を広く使えるようになるのは何よりのメリットです。
