愛知県名古屋市で既存の壁掛けテレビをシャープ60インチ液晶テレビ（LC-60US40）に付け替え、ケーブル類を壁内配線に切り替え

既にテレビを壁掛けしているけど、新しいテレビに付け替えたい、見えているケーブル類を壁内に隠したい、レコーダー機器の置き場としてシェルフ(棚)などを追加したい。そうした案件をカトー電器商会では「壁掛けテレビ リトライ」と名付け、専用の相談フォームもご用意しております。

【無料壁掛け診断】
https://www.cato.co.jp/wall_tv_upload/

今回のお客様は名古屋市にお住まい。ホームページの「壁掛け診断 リトライ」から壁掛けテレビの現状写真を送ってくださいました。さっそく施工チームが写真を確認。55インチのテレビが壁掛けされていますがテレビ下からケーブル類が見えています。お客様は60インチのテレビに付け替えを計画されており、これを機に壁内配線への切り替え、さらにウォールシェルフ(棚)新設による、テレビボード撤去をお考えとのこと。さっそく担当者が詳細なプランとお見積もりをご提案。お客様も納得され、施工のご予約をいただきました。

施工当日、スタッフ2名がお客様宅へ。ご自宅は新築戸建て住宅。ハウスメーカーはパナホーム様です。さっそくテレビを見せていただくと写真の通りふかし壁になった壁面にテレビが壁掛けされています。テレビはパナソニックビエラシリーズ。壁掛け金具もパナソニック純正品。建築段階から壁掛けテレビを想定し、ふかし壁の中には厚めの合板が下地補強として入っていましたが、配線ルートは作られておらず、それゆえテレビ下からケーブルが見えてしまっている状況です。
壁掛けテレビは「テレビを壁につければOK」と気軽に考えられがちですが、実は一番重要なのが配線ルート。ここを深く考慮せずに壁掛けテレビ工事に入ってしまうと、ケーブルの通り道に行き詰まることが少なくありません。

今回はテレビで隠れる位置に新たにコンセントを作り、電源やアンテナ線、HDMIケーブルなどをすべて壁内に通すことに決定。さらに取り付けられているパナソニックの純正金具はそのままとし、そこにシャープの60インチ液晶テレビを取り付けることとしました。

まずは既存の55インチ壁掛けテレビを外すことからスタート。純正金具でがっしり固定されたテレビを外し、背面に取り付けられた可動式金具を外します。
次に新しいテレビの位置決め相談です。今回金具はそのまま流用しますので、横位置・縦位置の変更はなく、テレビが一回り大きくなるイメージでお客様にご説明。同時にレコーダー機器の置き場となるウォールシェルフ(棚)の高さもここで決定します。
ウォールシェルフ(棚)はテレビ下に取り付けると使い勝手が良いのですが、小さなお子さんがいらっしゃることもあり棚の位置は必然的に「テレビ上」となりました。

位置決めが決まれば配線ルートとコンセントの工事開始です。既存コンセントを一旦分解し、アンテナ線や100ボルト電源を分岐。壁内を経由してテレビで隠れる位置にコンセントを一つ、さらにウォールシェルフが来る場所にもコンセントを作ります。ここは電気工事士の資格を持つスタッフが手際よく作業を進行。壁がふかし壁ということもあり、壁内にHDMIケーブル4本を通す作業も順調に進みました。60インチのテレビを慎重に壁掛けし、各種ケーブル類を接続したら動作確認。テレビ放送、外部機器接続、いずれも問題なく、3時間程で工事は完了。写真のようにケーブル類を見せないすっきりとした壁掛けテレビに生まれ変わりました。

レコーダー機器やゲーム機などはすべてウォールシェルフ(棚)上に移動。これによりテレビボードは直に撤去されるとのこと。テレビ周りが広々となること間違いありません。

(↑)愛知県名古屋市で55インチの壁掛けテレビを外し、60インチテレビに付け替え。テレビで隠れる位置にコンセントを作りケーブル類は壁内経由に。テレビ上にはレコーダー置き場としてウォールシェルフ＋コンセントを新設しました。

(↑)壁はふかし壁。あらかじめ壁掛けテレビを想定されている構造です。ただコンセントなどの配線ルートが用意されておらず、今回カトー電器が壁内部に配線ルートを作らせていただきました。

(↑)テレビはお客様ご使用の60インチアクオス液晶テレビ LC-60US40。壁掛け時の本体サイズは横幅が1351mm、高さが788mm、本体の最大厚みは69mmです。テレビ本体だけ重量は26kg近くあります。

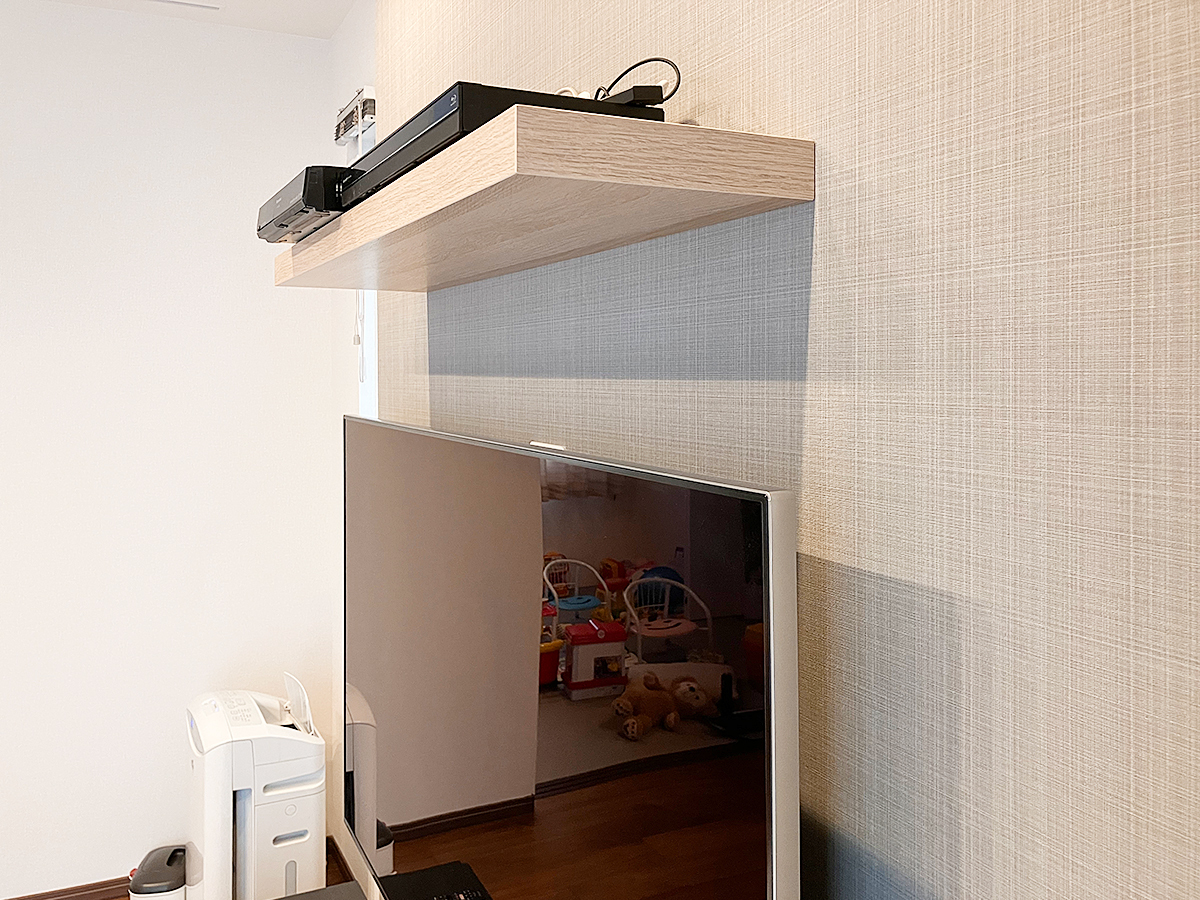

(↑)テレビ上部にレコーダー置き場としてウォールシェルフを設置。お客様とご相談し、シェルフは影がテレビに落ちない程度の高さとなっています。

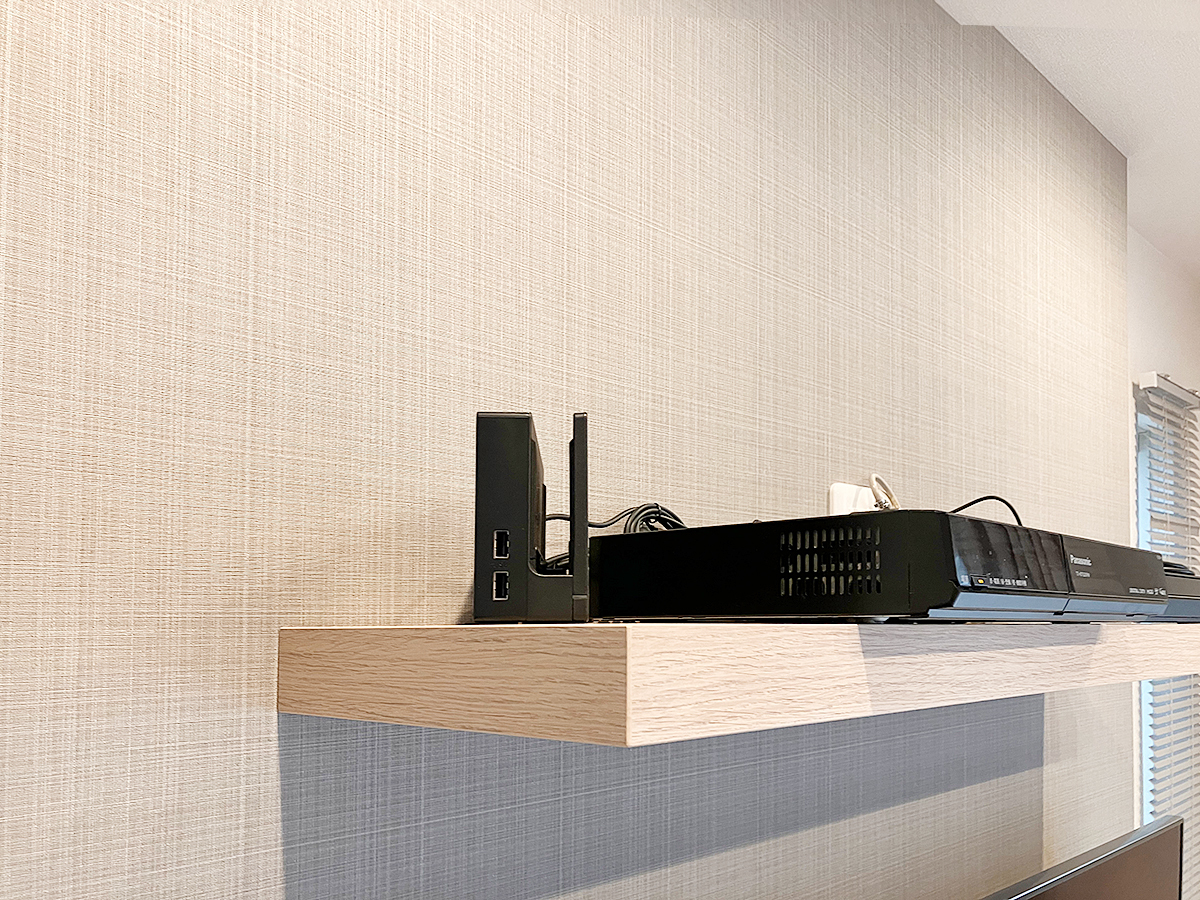

(↑)シェルフに置かれたレコーダー機器とゲーム機器。(Switch本体はお子様がご使用中のため、台座のみの撮影です)奥に少し見えるのがシェルフ用のコンセント。HDMIケーブルが壁内を通り、テレビへとつながっています。

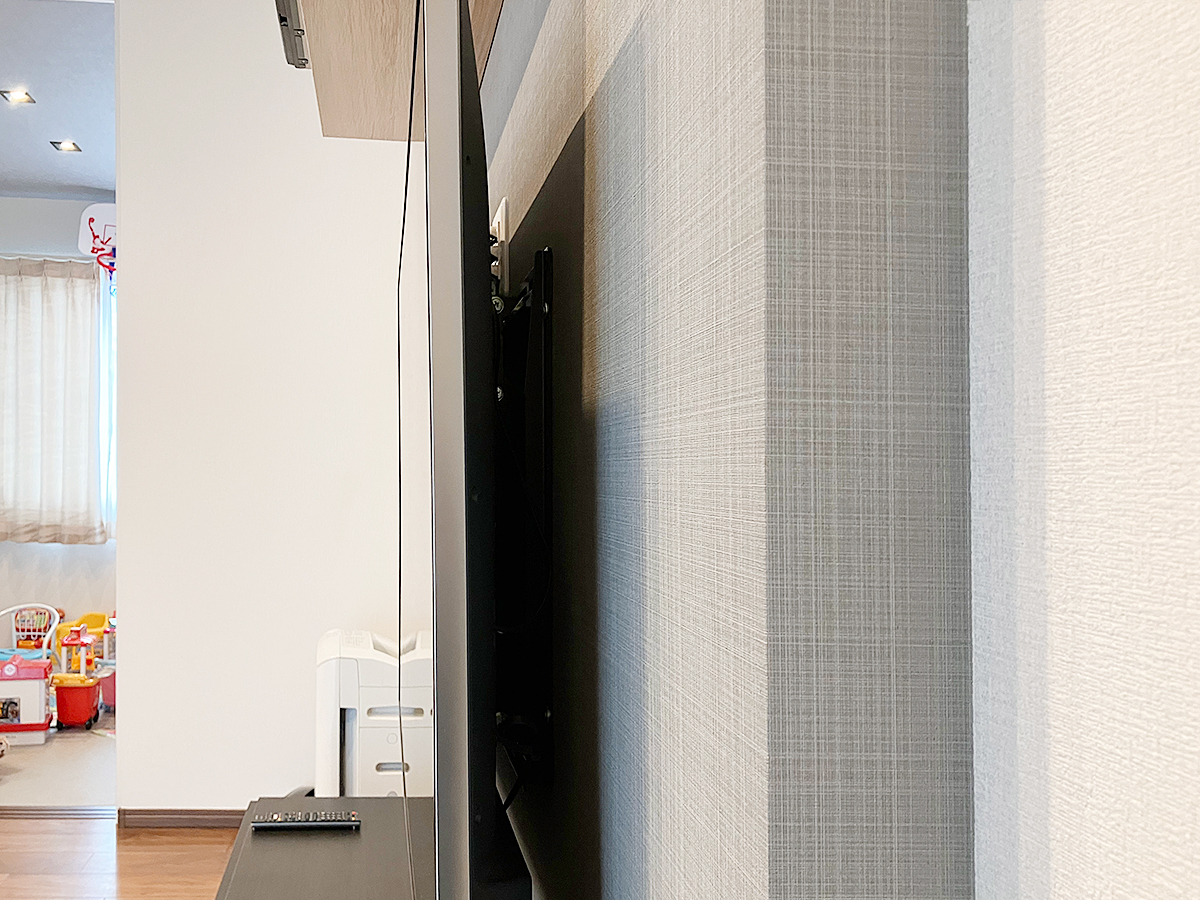

(↑)壁掛け金具は先に取り付けられていたパナソニックの純正金具を流用しました。シャープのアクオスに取り付ける際には一部が干渉するので高さ調節を施してあります。

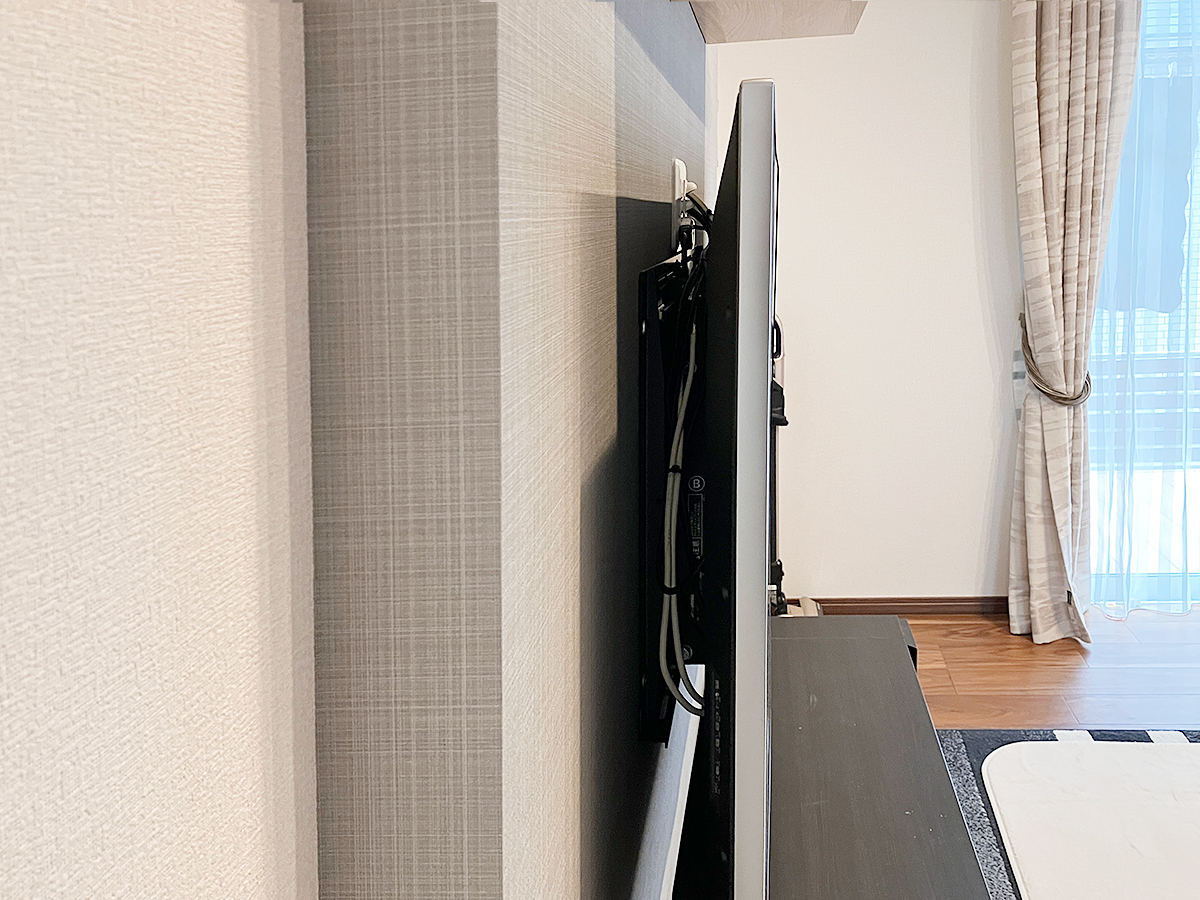

(↑)テレビで隠れる位置にコンセントを新設しています。コンセント＋壁内配線にすることでコード類を見せない壁掛けテレビが実現します。

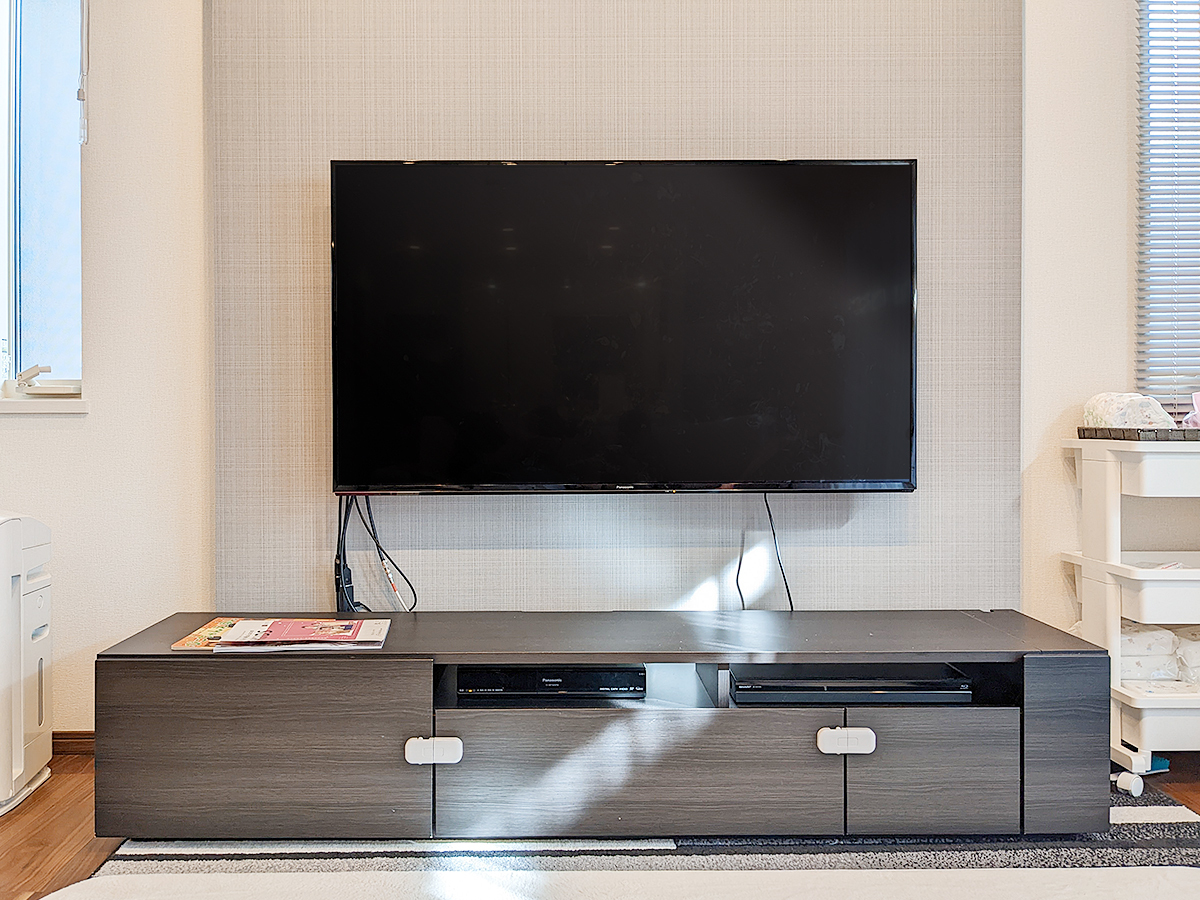

(↑)こちらが工事前の状態。テレビ下から見えるコードを見えなくすること、テレビボードを撤去できるようにレコーダーやゲーム機の置き場を新たに作ることが本工事のポイントです。

お客様のお話では、壁掛けテレビの付け替えにあたりインターネットで検索、カトー電器商会を見つけお問い合わせされたとのこと。(ありがとうございます)弊社は数多くの施工を経験しており、新規の壁掛けはもちろん、壁掛けテレビの付け替え、配線の隠ぺい（壁内配線）も承っております。テレビを壁掛けしたけれど、コード類がうまく隠せなかった方、レコーダー機器の置き場でお困りの方はお気軽にホームページよりお問い合わせ・ご相談ください。現状の写真を見せていただければ工事担当者が考えうる最適なプランをご提案させていただきます。
