兵庫県明石市でコンクリート壁にフェイクウォール「PIXY」を壁一面に設置し、東芝レグザ65インチ有機ELテレビ(65X9900L)を壁掛け

本物の壁の手前にもう一枚「ニセの壁」を作り、本物の壁の代わりにテレビ壁掛けや壁内配線を引き受けてもらうフェイクウォールPIXYシリーズ。今回は壁一面タイプのご紹介です。
お客様は明石市のマンションにお住まいでご希望の壁面はコンクリート。壁に穴を開けるなどの工事は出来ませんが「それでもテレビを壁掛けにしたい」との思いで弊社にお問い合わせくださいました。専用フォームにUPしていただいた写真を見るとコンクリート壁にエコカラットが貼られています。
「このエコカラットの向こうはコンクリート壁…。」
「PIXYではなければ無理ですね。」
というわけでPIXYのお見積もりを複数パターンご用意。お客様に詳細なプランをご提案し、何度かメールのやり取りの後、工事のご予約をいただきました。(ありがとうございます)

施工当日はベテランスタッフ2名が名古屋から兵庫へ。車中でも話し合いましたが、PIXY府本体よりもその中を通すケーブルの本数がすごいことになりそうだな、と話していました。（実際10本ものケーブルを通すことになりました）

お客様宅に到着。まずは壁の状態を見せてもらいながらテレビの位置決め相談です。横位置は壁の中央、高さはお客様のお好みに合わ位置に決まり、いよいよ工事スタート。まずは各種部材を組み立て、既存のコンクリート壁を隠していきます。コンクリート壁を覆い隠したら次は外装です。使用したのサンゲツのアクセントクロス。石積模様が特徴的です。同時進行でテレビや録画機器を繋げるための各種ケーブル類を通していきます。
今回PIXY内部を通ることになったケーブルは

・アンテナケーブル×1本
・100ボルト電源ケーブル×1本
・HDMIケーブル×4本
・USBケーブル×2本
・LANケーブル×2本

以上5種類10本となりました。普通の壁ですと、これだけのケーブルを通すには壁内のスペース確保に苦労しますが、フェイクウォールPIXYなら余裕で通すことができした。
ここまで出来れば、あとはいつも通りの壁掛け工事。角度固定式タイプの金具を取り付け、お客様ご用意の東芝レグザを慎重に壁掛けします。テレビ本体を取り付けたら各種ケーブルを結線。最後に動作確認を行ったら工事完了。写真のようにケーブル類を一切見せない美しい壁掛けテレビが実現しました。

以下、各部の写真と見どころポイントの解説です。向かって左側の対角90度壁からは光回線用の光ファイバーケーブルを引き込んでいます。

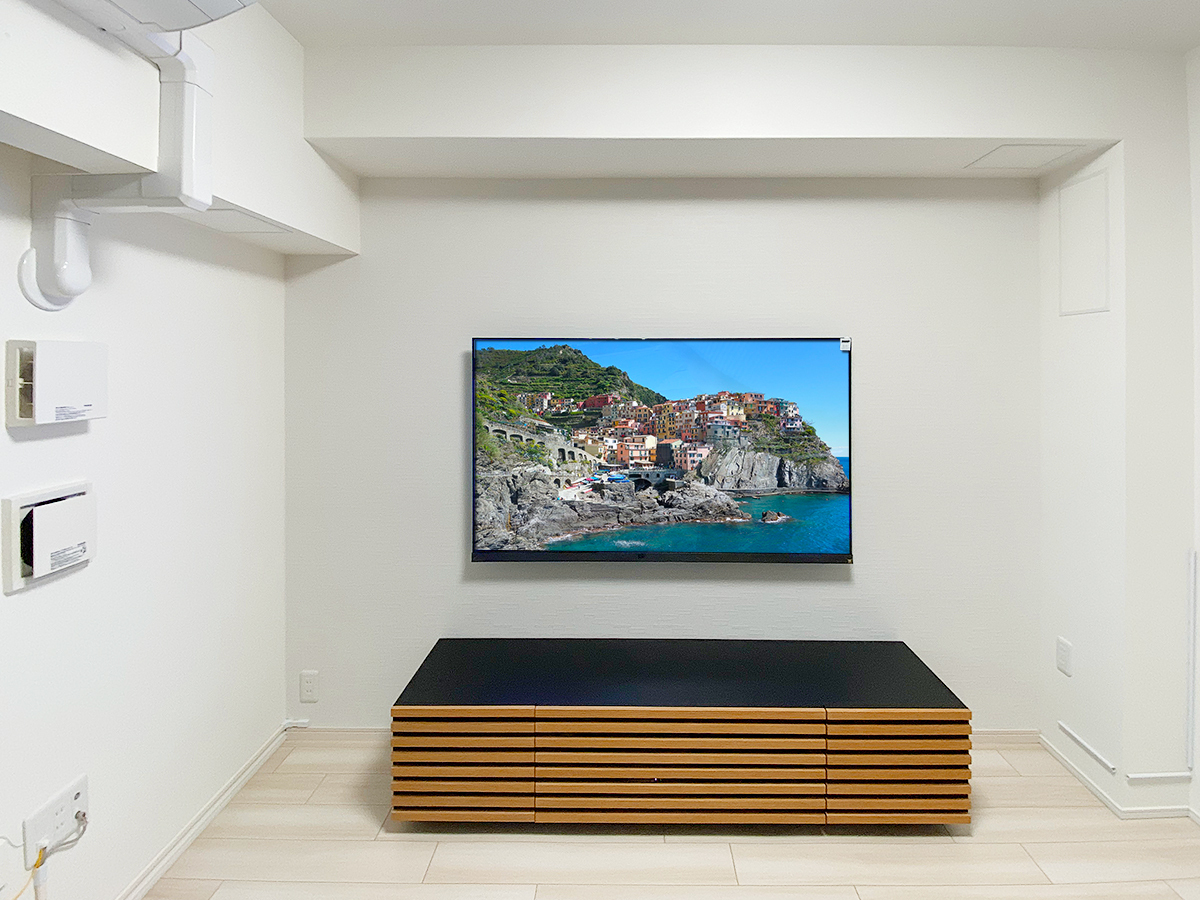

(↑)兵庫県明石市のマンションでコンクリート壁の手前にフェイクウォールPIXY壁一面タイプを施工しました。今回の壁横幅は2960mm、壁高さは2200mmです。

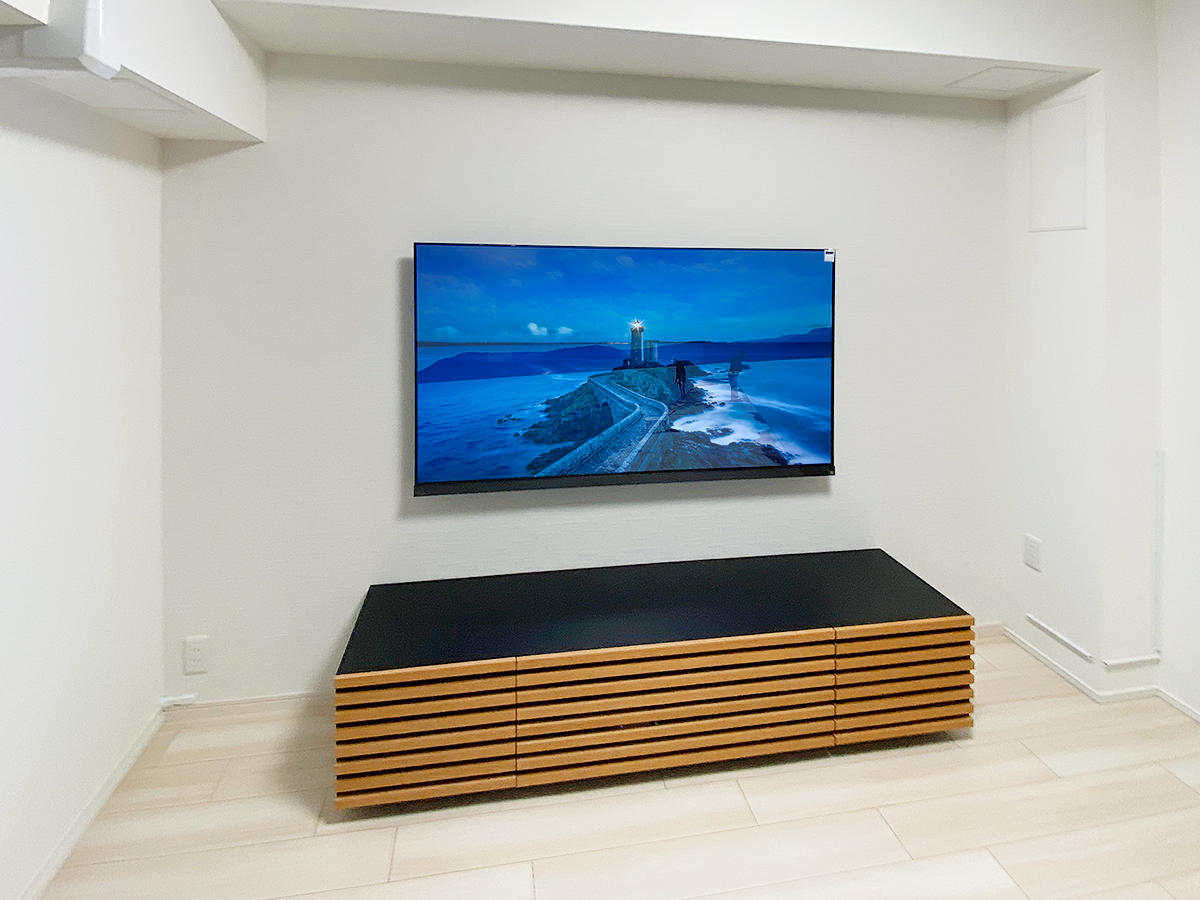

(↑)テレビはお客様ご用意の東芝レグザ65X9900L・壁掛け時の本体サイズは横幅が1452mm、高さが857mm。本体の厚みは49mm。重量は28.5kgとなかなか重たくこれに金具の重量も加わりますのでしっかりと下地補強が求められます。

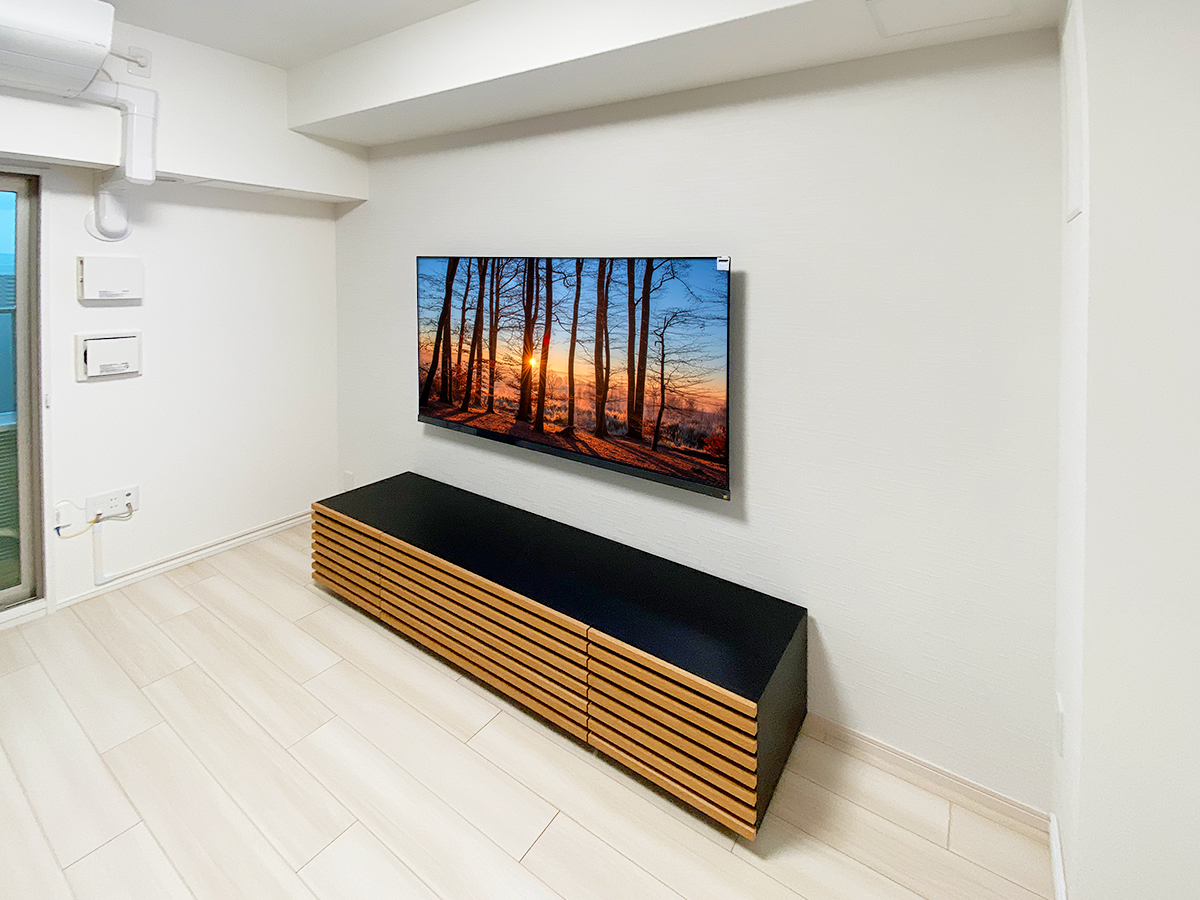

(↑)フェイクウォールPIXYは本物の壁の手前にもう一枚身代わりとなる「ニセの壁」を設置する仕組み。さらにPIXY内部にケーブル類を通すことでスッキリとした外観に仕上がります。

(↑)左下のコンセントは電気工事士の資格を持つスタッフが新設。他にもテレビで隠れる位置と、テレビボードの後ろ側に専用コンセントを作ってあります。

(↑)PIXYの外装はサンゲツのアクセントクロス RE53332。石積模様のデザインが特徴的です。お客様がお選びくださいました。

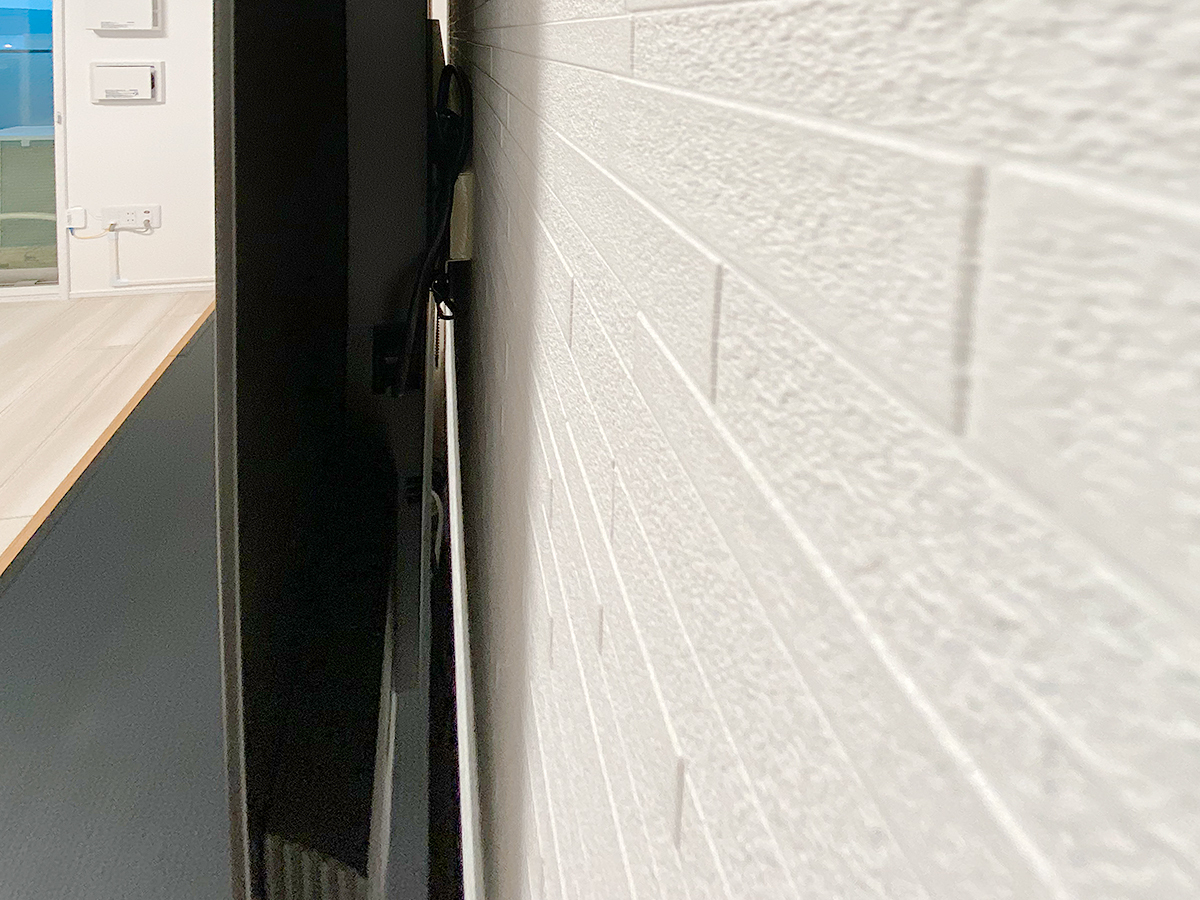

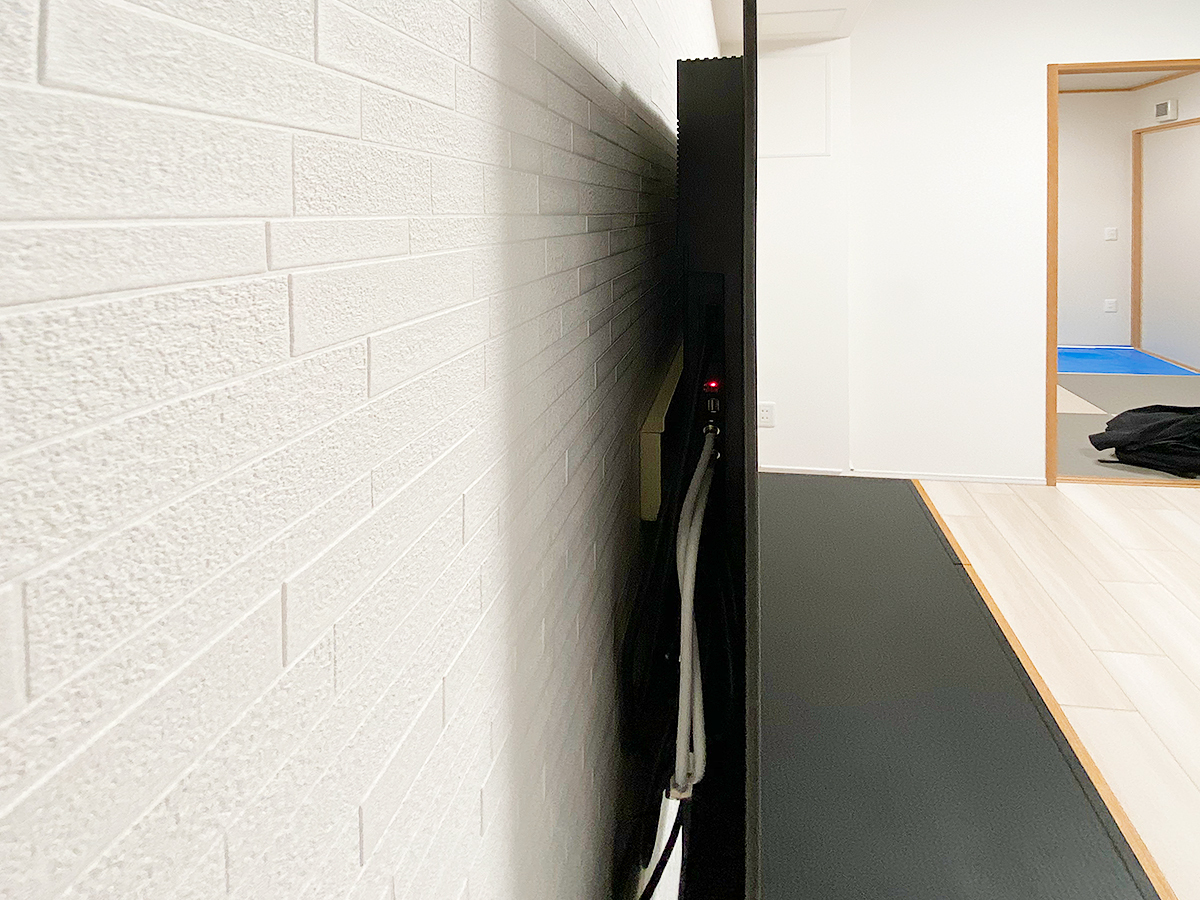

(↑)壁掛け金具は薄さを重視した角度固定式タイプです。出入口とは反対側のこちら側にコード類を寄せて、横から覗かれても目立たないようにしています。

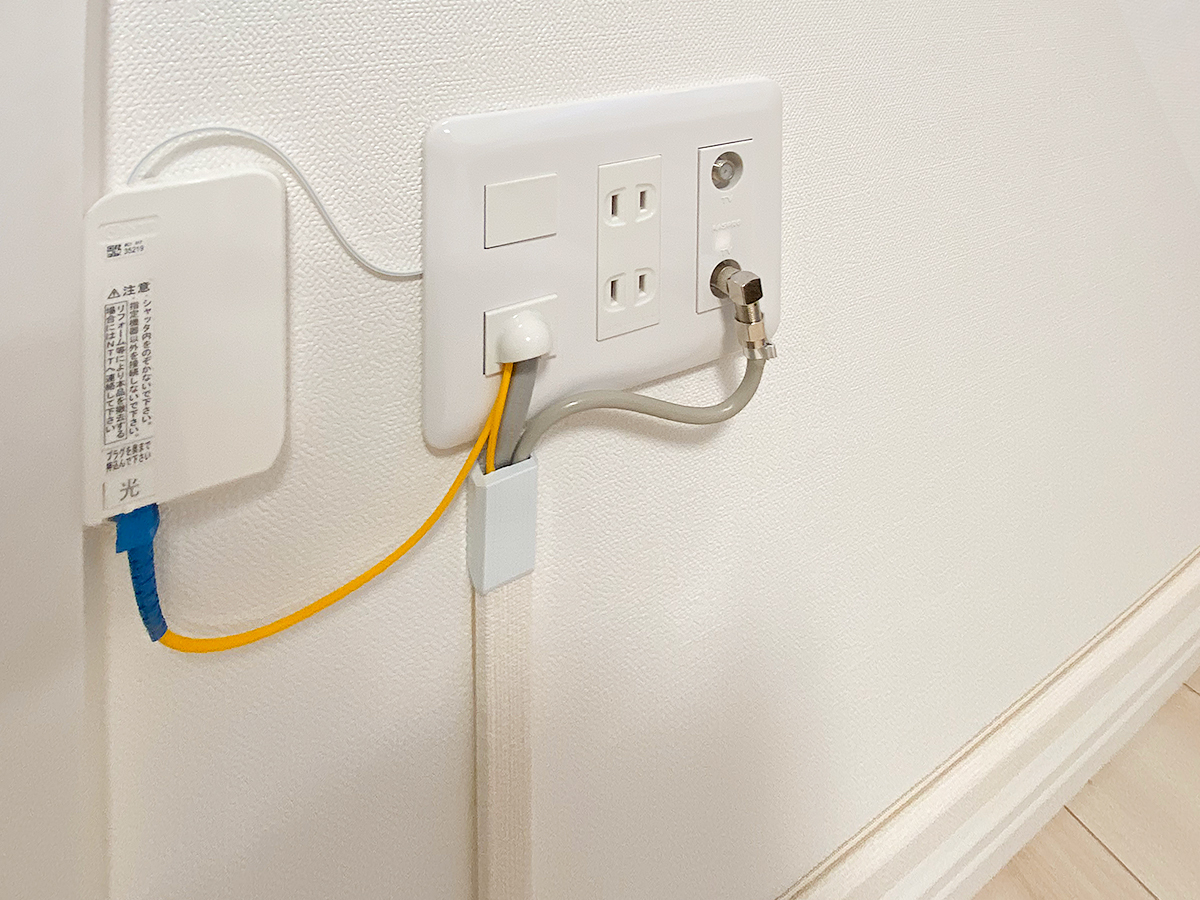

(↑)90度対角壁から光ファイバーケーブルなどを延長し、PIXY内へと引き込んでいます。

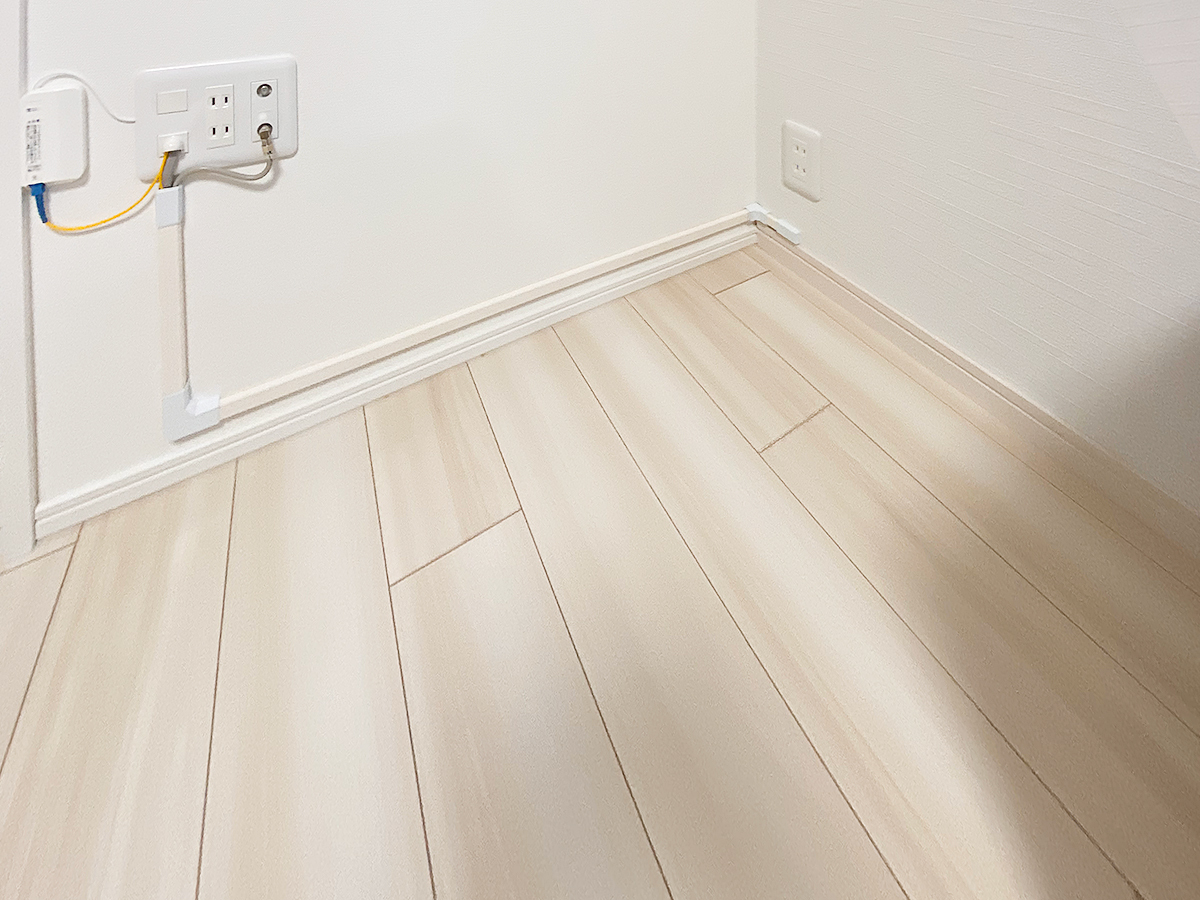

(↑)光ファイバーケーブルなどは配線カバーを使って極力目立たないように処理しました。

(↑)こちらが工事前の写真。コンクリート壁にエコカラットが貼られていましたが、壁掛けはできないため今回PIXYの採用となりました。

フェイクウォールPIXYはコンクリート壁や賃貸などの理由で壁掛けテレビができない場所でのテレビ壁掛けを実現します。本物の壁ではないため、壁掛けテレビの他に棚やサウンドバーを取り付けたり、コンセントを追加するなどのリクエストもOK。中のスペースを活かし、コード類をPIXY内に通しますのでテレビ周りがケーブルだらけになることもありません。
壁に穴を開けずにできる壁掛けテレビをお探しに方は是非カトー電器商会にお問い合わせ・ご相談ください。
