名古屋市のマンションで石膏ボード壁に77インチ有機ELテレビ(KJ-77A9G)を壁掛け

壁掛けテレビの大型化が進行中

昨年の壁掛け工事では、大きくても60型や65型がほとんどでしたが、今年に入ってから70インチクラスの壁掛け工事が急速に増えてきました。大型テレビの値段が下がってきていますし、壁掛けにすることで「テレビボードの耐荷重」を考えなくてもよくなり、また部屋が広く使えるのが理由のようです。今回の施工例も77インチという大画面のテレビが登場。お部屋の一角を迫力あるシアタールームに変えてくれました。

お問い合わせはホームページから

お客様は名古屋市在住。カトー電器のホームページ「無料壁掛け診断」からお問い合わせをいただきました。お住まいはマンションで壁は石膏ボード。アクセントクロスが貼られていますが、壁内部には下地補強がありません。そこで壁の一部に開口を設け、壁の内部から部分的に補強工事を行い十分な強度を確保。この壁内部分補強と間柱とを使って壁掛け金具を取り付けさせていただきました。
取り付けた金具は汎用性の高い角度固定式タイプです。ソニーに限らずシャープや東芝、パナソニックなどさまざまなメーカに対応しており、将来別メーカーのテレビに買い替えられたとしても、金具は取り外すことなくそのまま流用できるのが強みです。
アンテナ線やHDMIなどの各種ケーブルは、お客様リクエストで壁の内部を通す「壁内配線」を採用。テレビで隠れる位置にコンセントパネルを新設し、100ボルトの電源やアンテナ線などを壁内部に入線。床上にもコンセントを新設し、そこからケーブル類が出てこれるようにしました。
壁内補強工事や各種配線、そしてテレビの壁掛けまで、おおよそ2時間程で作業は完了。ご覧のように大画面の迫力ある壁掛けテレビが誕生しました。
後日、新しいテレビボードが到着するとのことでレコーダーなどの機器は取り出しやすいように配置しています。

各部の見どころとポイント解説

以下、各部の写真と見どころの解説です。

77インチの有機ELテレビを壁掛けした例
(↑)壁掛け工事完了直後に撮影した写真です。アクセントクロスが貼られた壁面に壁内部分補強を施してから77インチの大型有機ELテレビを壁掛け。各種のケーブルは壁内部を通す壁内配線です。後日新しいテレビボードが届く予定です。

後日新しくテレビボードが来るため、レコーダーなどは動かしやすいように配置
(↑)正面から撮影。テレビの真下に写っているコンセントはカトー電器が増設しました。左のピアノ下にあるコンセントからアンテナ線と100ボルトの電源を延長しています。

テレビはソニーのブラビアシリーズKJ-77A9G
(↑)テレビはソニーブラビア KJ-77A9G。壁掛け工事とセットでカトー電器でご購入いただきました。(ありがとうございます)壁掛け時の本体サイズは横幅が1721mm、高さが996mmという大画面。それでいて本体の厚みは49mmという薄さです。ただし重量は35kgとかなりありますので、壁掛け時にはしっかりとした下地が求められます。

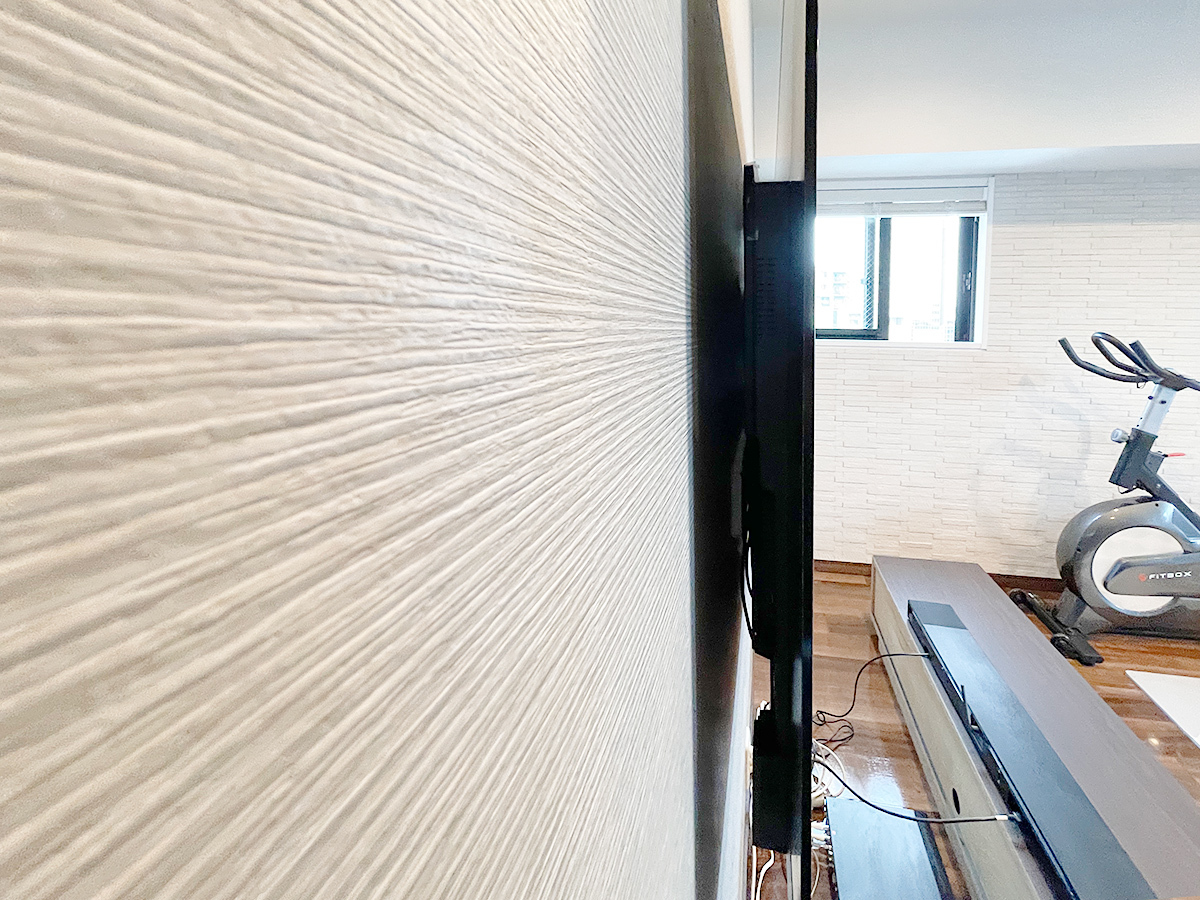

金具は薄さを重視した角度固定式タイプ
(↑)気になるテレビと壁面との接合部をクローズアップ。角度固定式タイプの金具を使うと出幅を抑えることが出来ます。

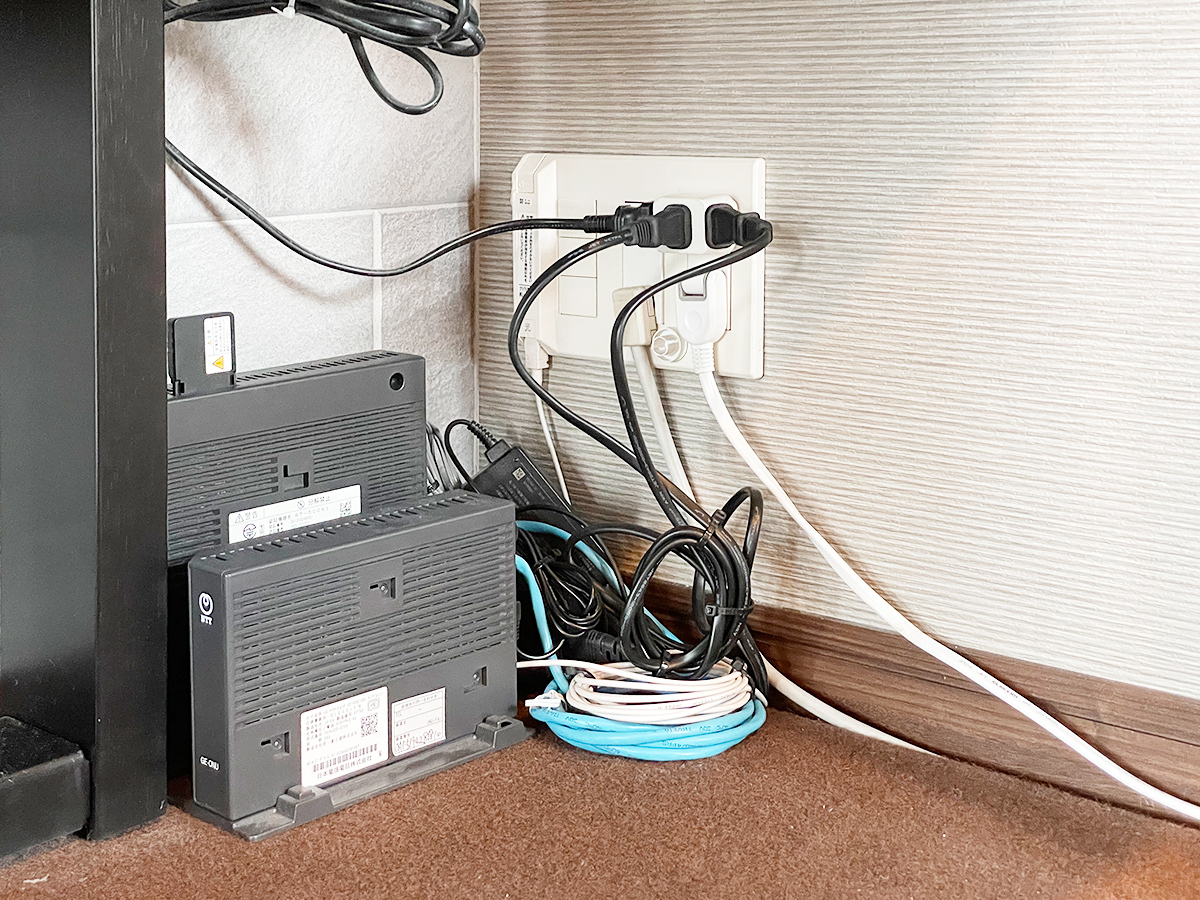

ルータなどの機器はまとめて左のピアノ下へ
(↑)NTTの光ファイバー機材やルータなどはピアノ下のコンセント周囲に集約させています。電源とアンテナ線は壁中央のコンセントへ。

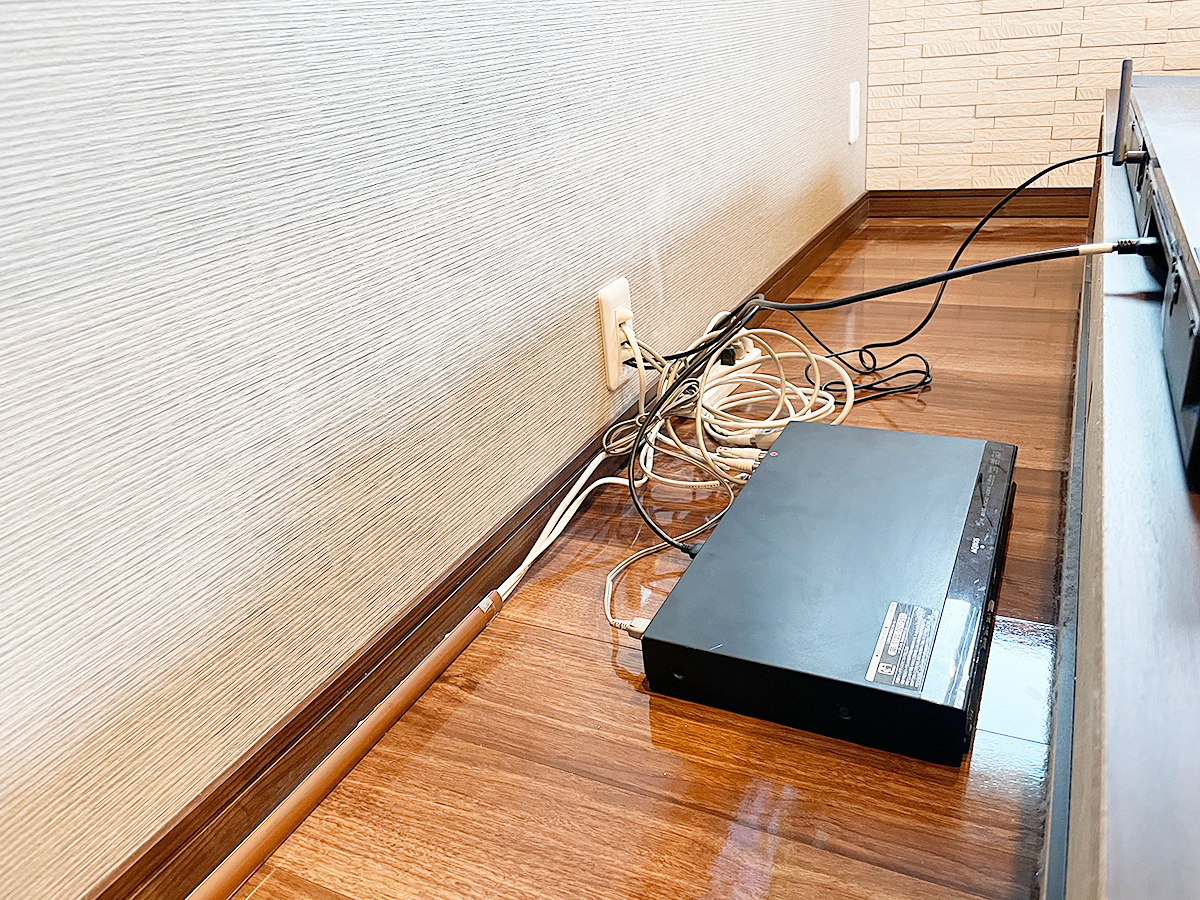

後日届けられるテレビボードに備えてレコーダーなどは配線しやすいように。手前のコンセントはカトー電器が作りました。
(↑)壁中央の新設されたコンセント周囲。後日新しいテレビボードが届くため、機材の入れ替えがしやすいようにレコーダーなどはあえてこの位置に。今回配線カバー(モール)はお客様がご用意くださいました。(ありがとうございます)

工事中の様子。青い枠がテレビの取付位置
(↑)こちらは工事途中の写真。お客様とご相談しテレビの位置決めを行い(青いマスキングテープがテレビの取付予定位置)、テレビ裏と床上にコンセントを新たに作っているところ。壁掛けテレビ用のコンセントは、テレビや金具の取付位置が決まってから準備することをおすすめします。

四角い開口はコンセントパネルになる予定です
(↑)テレビで隠れる位置に作られるコンセントパネル。電気工事士の資格を持つスタッフ陣が手早くコンセントを作ります壁掛け工事で訪問した際、「壁掛けとは関係ないのですが、ここにもコンセントは作れますか?」とご相談を受ける場合があります。可能ならば別途対応いたしますのでお気軽にご相談ください。

角度固定式金具の台座を取り付け
(↑)壁掛けテレビ用の金具を取り付けたところ。補強工事は壁内部で処理しているため出っ張りが無く、壁と金具がじかに接しているのがポイントです。なお壁面は既に補強工事済み。壁紙をめくって(一つ上の写真を参照)補強後壁紙をもとに戻していますが、どこを加工したのかお分かりいただけるでしょうか?(これだけ綺麗に壁紙を戻します)

ピアノ下の配線を整理している様子
(↑)こちらはピアノ下の既存コンセントを一旦外しケーブル類を整理しているところ。5枚目の写真が完成形となります。

テレビの背面に取り付けた金具
(↑)こちらはテレビ本体の背面に取り付けた壁掛け金具。ソニーのブラビアは金具の取り付け位置が中央ではなく、かなり下寄りになります。

大型テレビと壁掛けの相性

テレビが大きくなればなるほど、テレビボードの上において使うのは難しくなります。テレビボードの耐荷重も考えねばなりませんし、地震などで倒れないよう転倒防止のネジどめ固定も欠かせません。しかし壁掛けにすれば、そのような心配や作業は必要なく、安心して大画面のテレビライフが楽しめます。
テレビの買い替えを機会に壁掛けをお考えでしたら、ぜひカトー電器にお問い合わせください。ソニーのブラビア、シャープのアクオスシリーズでしたら壁掛け工事とセットで特別お値引にも対応いたします。

Data Sheet
場所愛知県
ハウスメーカ分譲マンション
壁の種類石膏ボード(アクセントクロス)
テレビメーカソニー
インチサイズ77インチ
テレビ型番KJ-77A9G
棚の施工棚なし
Instagram#壁掛けテレビ工事レポートその145
