名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛け

金具メーカー「エースオブパーツ」様からのご紹介

カトー電器商会は壁掛けテレビの金具メーカーとも提携しており、メーカー様軽油にて壁掛け工事のお客様をご紹介いただくことがございます。今回の工事もそのうちの一つです。
お客様宅はマンションで
「テレビ設置予定箇所からコンセントまでの距離は約1.3mほどあり、設置予定箇所と同じ面ではありません。設置の可否及び壁の材質は管理会社にメールにて確認済みです。」
とのメッセージをいただきました。
(壁掛けテレビの壁面にコンセントが無い…)
一見無理そうに思えましたが、送っていただいた写真を見ると90度対角の壁にあるコンセントがあり、電源とアンテナ線を延長さえ出来れば何とかなりそうです。そこで施工スタッフがプランを作成。お見積もりをお客様にメールで送り、了承いただけましたので施工の運びとなりました。

電気工事士資格者がコンセントを3か所増設

施工当日、スタッフ2名がお客様のマンションへ。ご希望の壁面を確認し、コンセントも下地補強もないことを確認。しかし壁内にはケーブルを通す十分なスペースがあることが分かりましたので、当初の予定通り電源を延長するかたちで壁掛けさせていただくことになりました。
まずはテレビの位置決めです。これはお部屋の壁中央ということですんなり決まり、高さは後日到着するテレビボードを考慮し、少しばかり高めの位置に落ち着きました。テレビの位置が決まれば、壁内部の補強工事と配線工事です。石膏ボードの壁面に開口部を作り壁の内部からしっかり補強を施します。同時に左側の壁から100ボルトのコンセントとアンテナ線を延長し何もない壁面にコンセントパネルを3か所作ります。(モノクロ写真の黄色い丸の箇所です)90度対角の壁面から壁内経由で延長することは難しいため、ここだけは壁外を通し、それ以降は壁内経由での配線となっています。いずれのコンセントもしっかり通電しており、どこに電化製品を差し込んでもちゃんと使えるようになっているのがポイントです。

金具はエースオブパーツ社のPLB-141M

下地補強を終えた壁面に壁掛け金具を取り付けます。今回使用したのはご紹介いただいたエースオブパーツ社の角度固定式金具PLB-141M。カラーバリエーションが3色ありますが、今回はホワイトを選択し、台座金具を間柱と補強箇所にしっかりと固定しました。最後にテレビ本体を取り付け、各ボードケーブルを接続したら壁掛けテレビの完成です。
テレビボードは後日到着とのことでしたので、写真のようなかたちで作業完了となりました。

各部のポイント解説

以下、各部の見どころ解説です。

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像

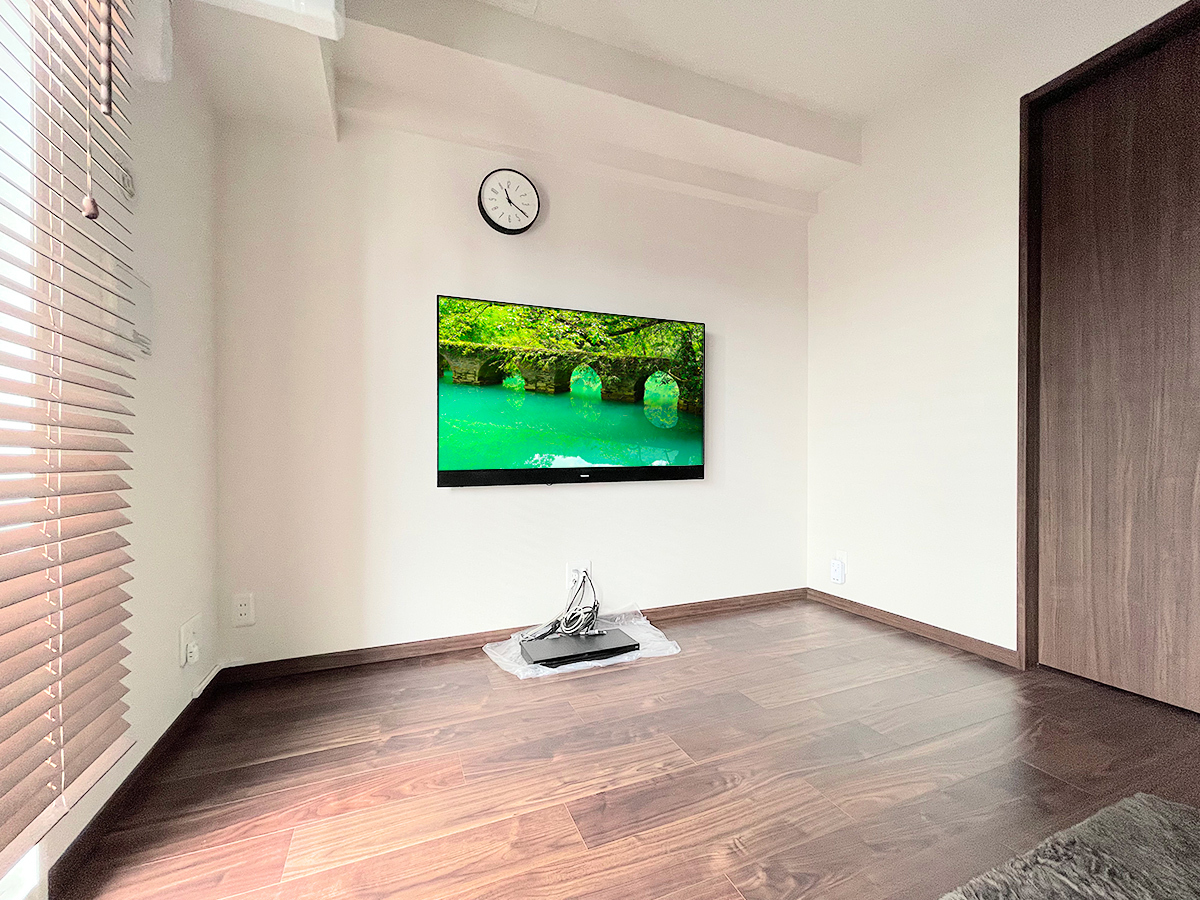

(↑)テレビボードは後日到着されるとのことで、ここまでで工事完了となりました。テレビはパナソニックの有機ELテレビ ビエラTH-55HZ2000。壁掛け時の本体サイズは1225mm×761mm×78mm。本体重量は26.5kgとなかなか重く、壁掛け時にはしっかりとした下地補強が欠かせません。

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像
(↑)お客様ご希望の壁面にはアンテナ線はもとより100ボルトコンセントも無かったため、左側の壁面コンセントから電源とアンテナ線を延長することにしました。この経路をいかに目立たなくさせるかが本工事のポイントといえます。

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像

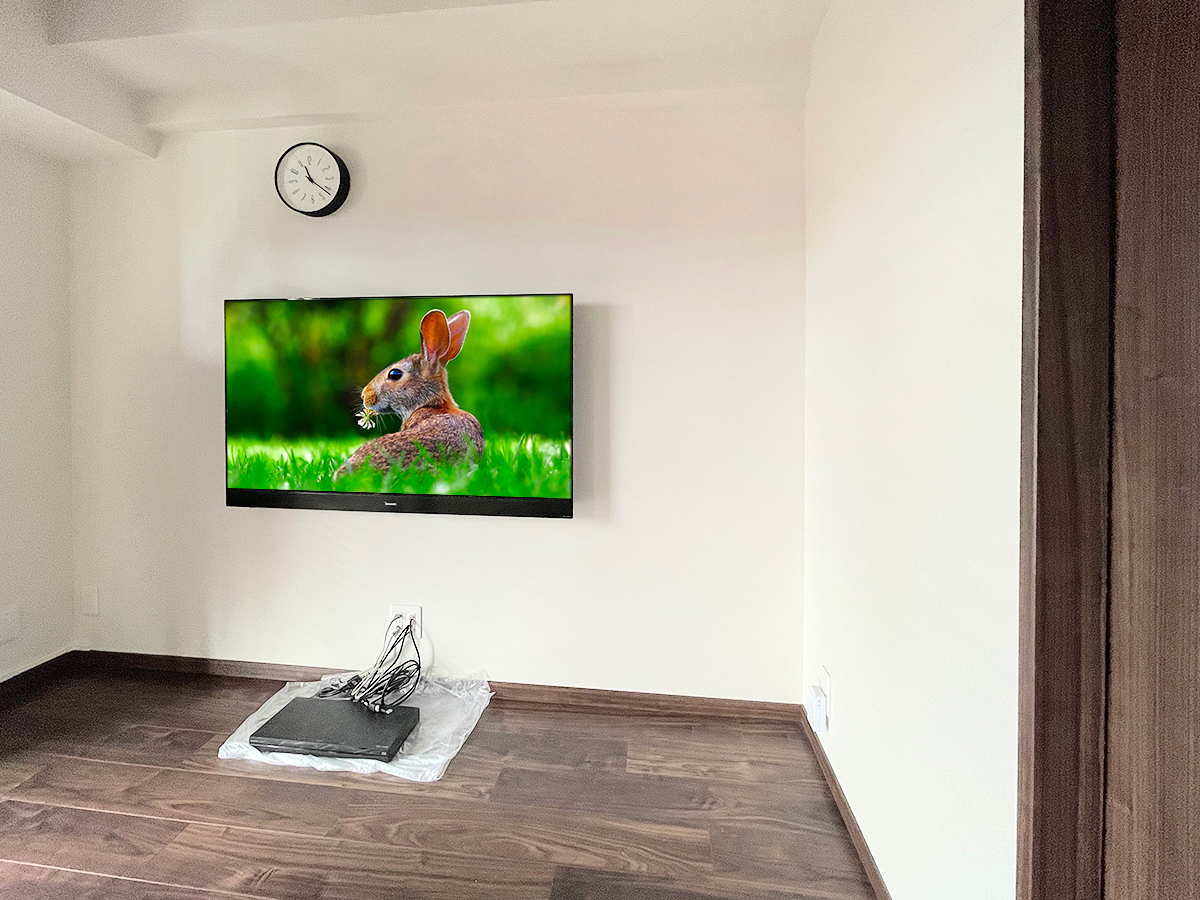

(↑)斜め方向から。接続される機器類は
ブルーレイレコーダーやNintendo Switchなどがあり、HDMIケーブル3本がテレビから壁内を通って床上に引き出しています。

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像

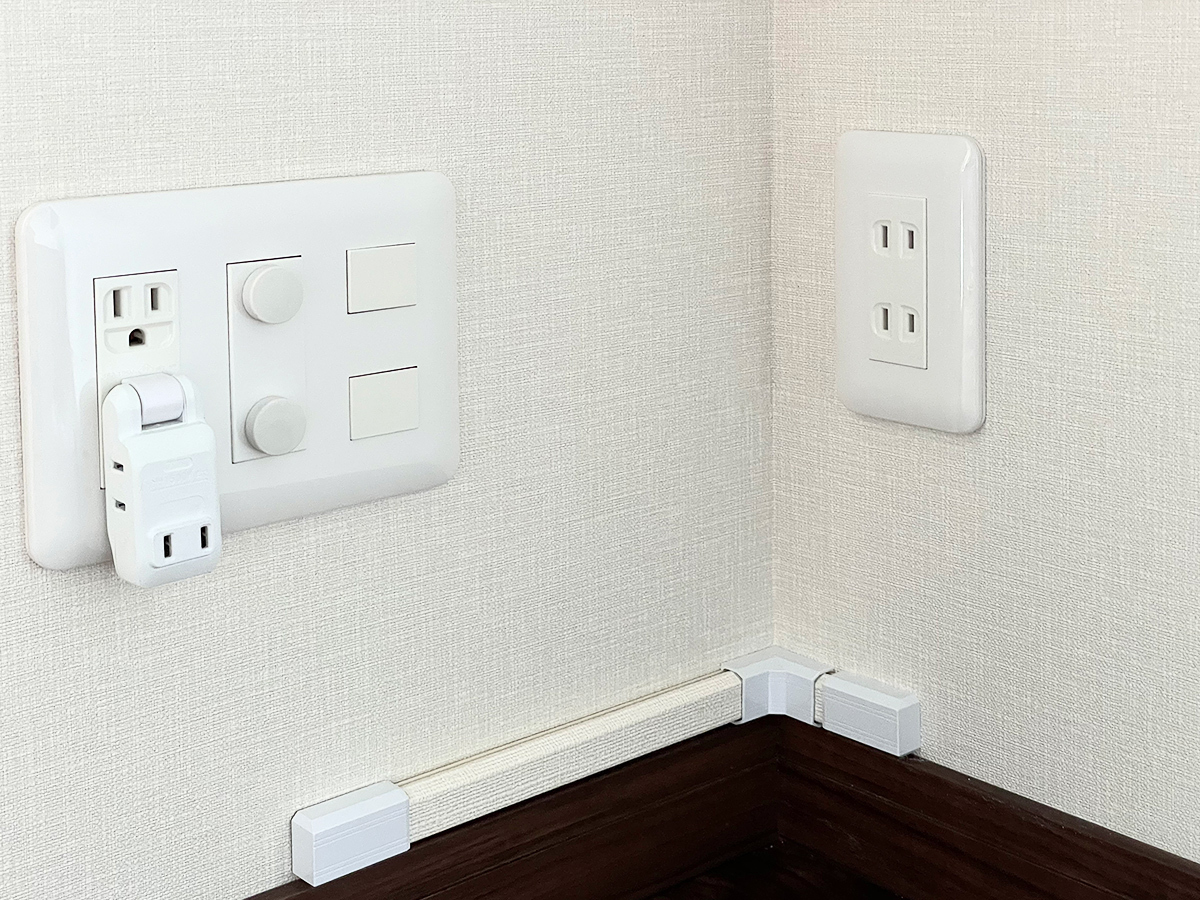

(↑)90度対角の壁面(左)から新設したコンセント(右)にアンテナ線と100ボルト電源を延長しているところ。ケーブルは壁面と同系色のモール(配線カバー)で極力目立たないようにしています。

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像

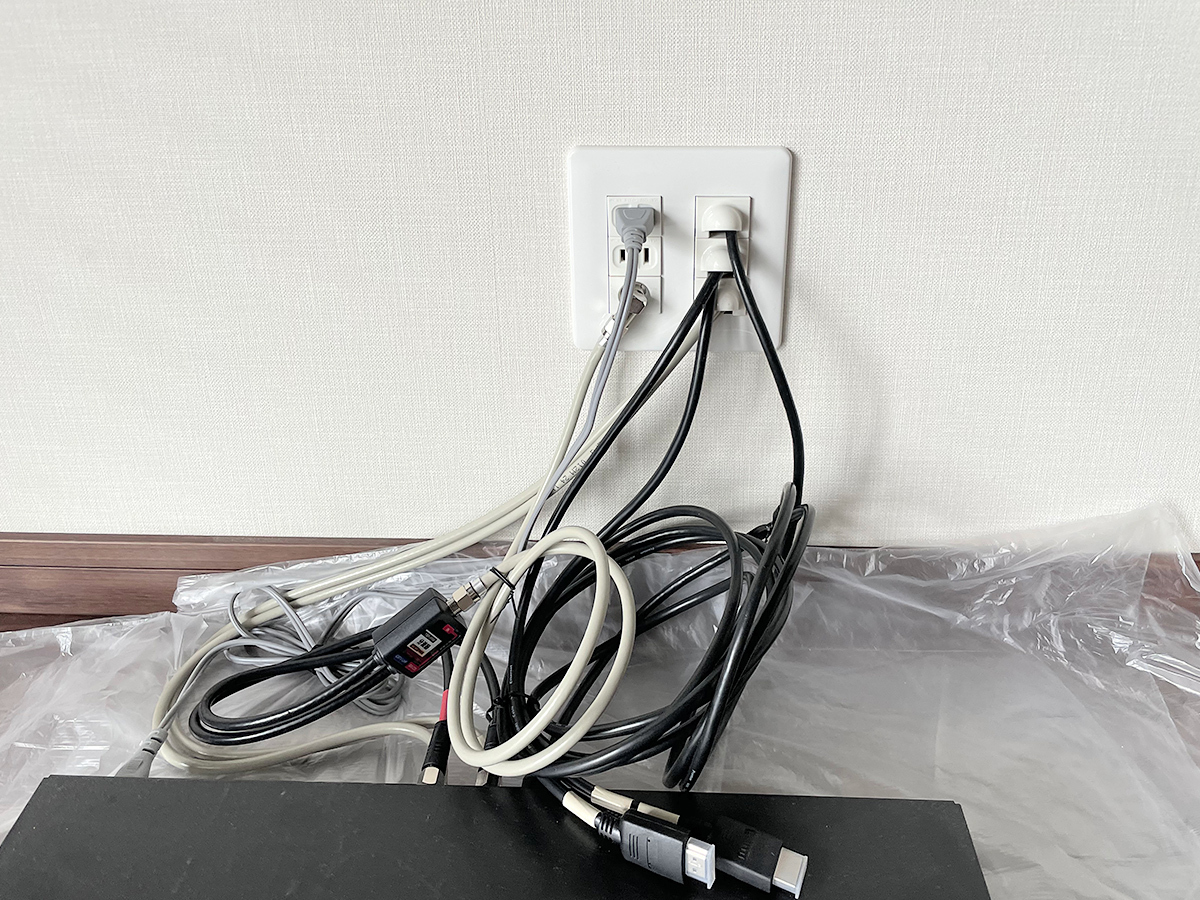

(↑)テレビボードで隠れる予定の新設コンセント。電源はもちろんアンテナ線やHDMIケーブルなどが準備されています。

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像
(↑)こちらは工事途中の写真。青いマスキングテープがテレビの取り付け位置を表しており、その中央に角度固定式金具の台座が取り付けられています。金具下の開口部が新しくコンセントとなります。下段の青い枠線はテレビボードの位置。こちらもコンセントを作成中

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像
今回使用した金具はエースオブパーツ社製のPLB-141M。
https://www.ace-of-parts.com/product/2695
壁掛けしたテレビをしっかり固定するロック機構を装備した角度固定式タイプの金具です。壁内でしっかり補強し、この金具と組み合わせれば、壁掛け時の出幅(ではば)を極力抑えることができます。

名古屋市のマンションでコンセントが無い壁面にビエラ有機ELテレビ(TH-55HZ2000)を壁掛けの画像

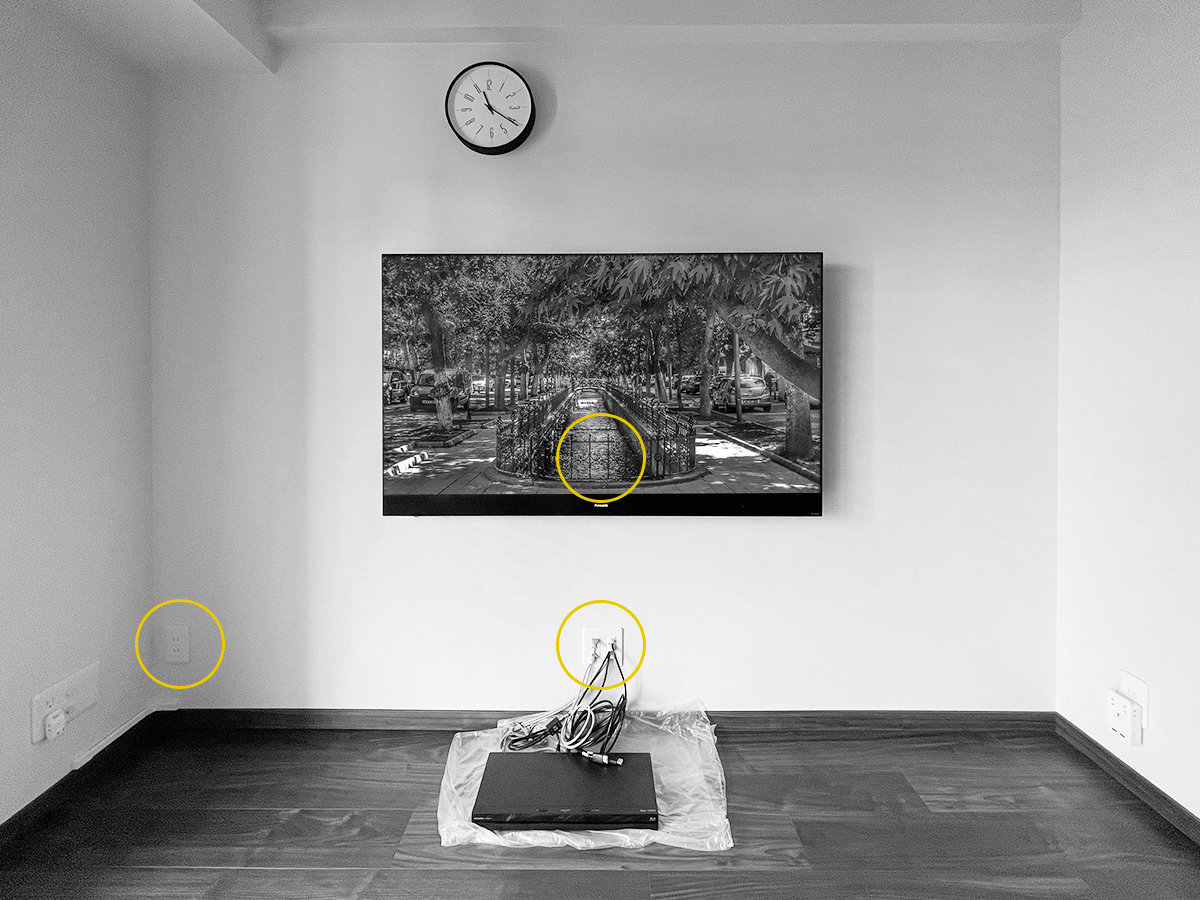

(↑)黄色い丸で囲まれた場所が今回新たに新設したコンセントです。コンセントは電気工事士の資格を持つスタッフが手早く作ります。

壁掛けテレビの工事のついでに子供部屋などにコンセント増設などを考えていらっしゃる方は、お問い合わせ時にその旨一言お伝えください。ご訪問時に現場を確認し、可能であれば対応させていただきます。

Data Sheet
場所愛知県
施工カトー電器 自社施工
ハウスメーカー分譲マンション
壁の種類石膏ボード
テレビメーカーパナソニック
テレビ型番TH-55HZ2000
棚の施工棚なし
