■金具メーカー「エーズオブパーツ」様ご紹介案件
名古屋市でのテレビ壁掛け工事レポートです。提携している壁掛け金具メーカー「エースオブパーツ」様からのご紹介案件です。お客様は壁掛けテレビを想定し、既に下地補強、専用コンセント壁内配管までご用意されているとのことでした。「エーズオブパーツ」様から金具も購入済みで、テレビの壁掛け工事と配線作業をご希望とのこと。早速お客様と日程の調整を行い、工事のスケジュールを組ませていただきました。

■上下左右可動式金具 A4041
施工当日はスタッフ2名がお客様宅へ。お客様宅は一戸建て。ちなみにハウスメーカーは積水ハウス様です、ご希望の壁面を見せていただくと確かに下地補強も専用コンセントも用意されています。さっそくお客様と一緒にテレビの位置コンサルを開始。ご用意いただいた金具がコンセントと接触しない位置にすることでテレビの取り付け位置が決まりました。
今回使用するのはお客様があらかじめ用意されたエースオブパーツ社のA4041。上下方向、左右に角度が変えられる可動式タイプの金具です。
https://www.ace-of-parts.com/product/2701
こちらの金具を慎重に壁に固定し、左下の既存コンセントカバーを外してHDMIケーブルなどを通していきました。


■壁の向こう側にレコーダー置き場
お客様宅は壁裏に収納スペースがあらかじめ用意されており、レコーダー機器類もそこに置きたとのこと。配管は天井裏経由でつながっているとのことでしたので、長いHDMIケーブルを使って壁裏クローゼットのレコーダーまでの配線を確保しました。
最近ではマイホーム建築時に壁掛けテレビを検討し、レコーダー機器の置き場として壁の向こうに収納スペースを準備される方も増えてきました。弊社でも過去に数十件あり、、それらの多くは建築段階からご相談を受け、最適な配管ルート、コンセント位置などをアドバイスさせていただいております。
https://www.cato.co.jp/gallery_kabekake/detail.php?id=300
https://www.cato.co.jp/gallery_kabekake/detail.php?id=1003


最後にテレビを壁掛けし、テレビ側の各種ケーブルを接続したら工事は完了。写真のようにお部屋のどこからでも視聴できる利便性の高い壁掛けテレビが出来上がりました。

■見どころとポイント解説
以下、各部の写真とポイント解説です。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像

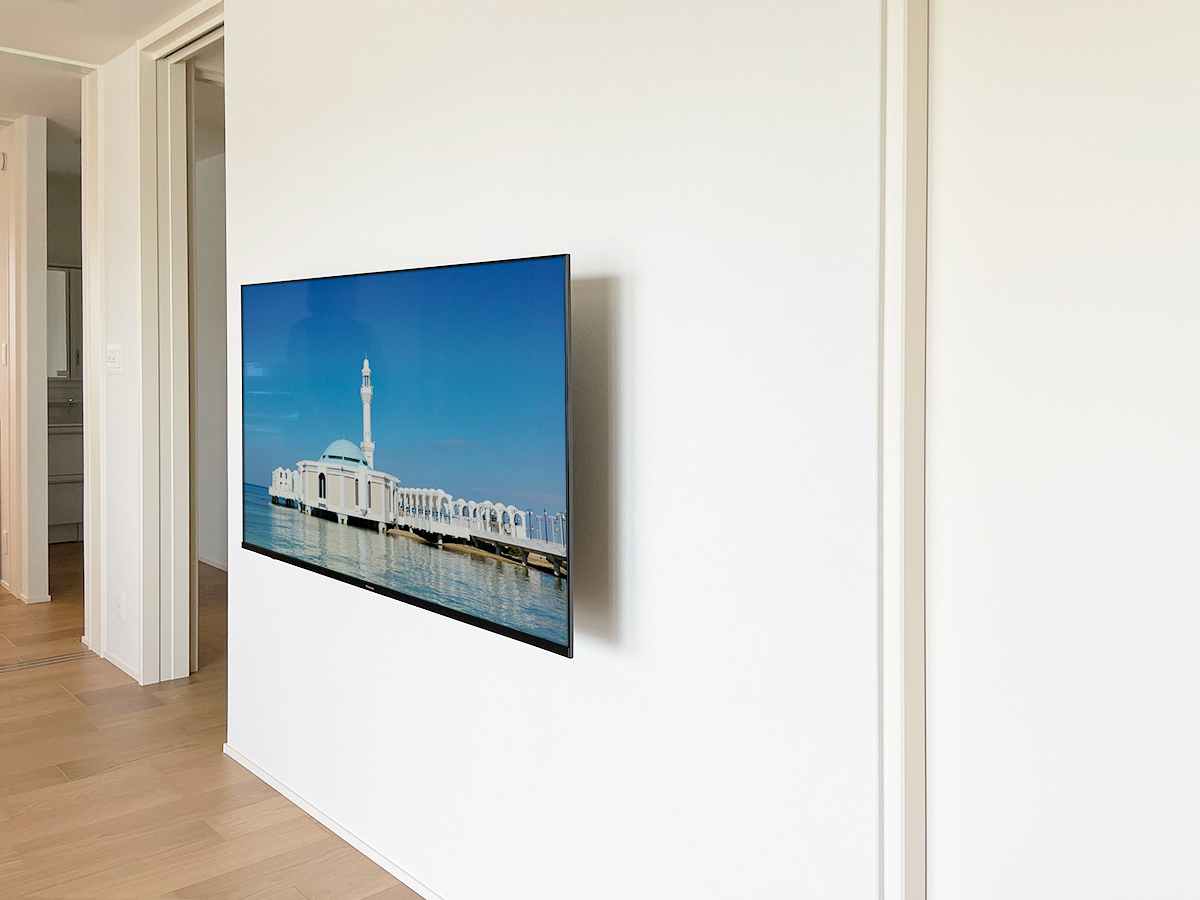

(↑)壁掛けテレビを想定し、建築時から下地補強、テレビ用コンセント、配管ルートまでご用意されたご家庭でのテレビ壁掛け工事です。金具は上下左右に角度が調節できるタイプ。右側に見えているクローゼット内にレコーダー機器類が収納されています。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像

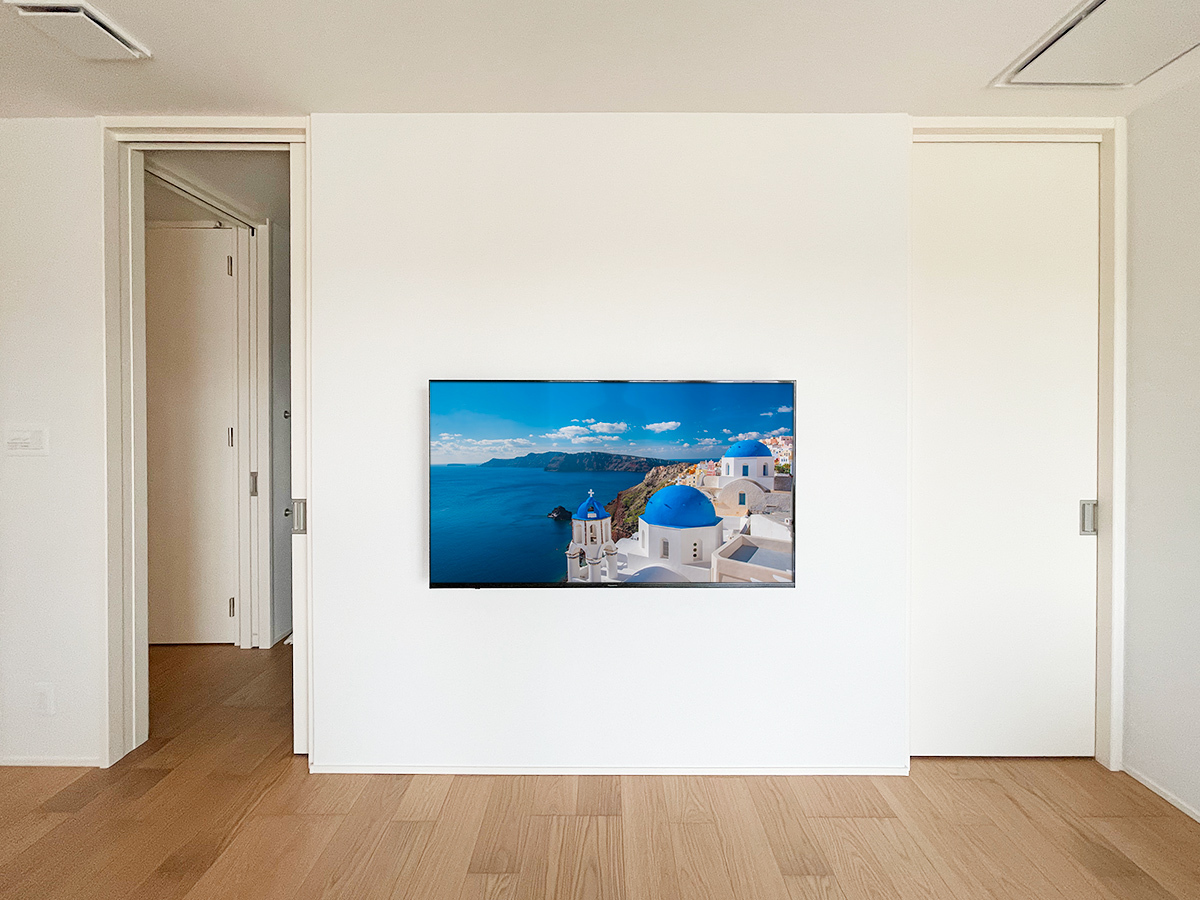

(↑)真正面から撮影。テレビはパナソニックの55インチ液晶テレビ TH-55HX950。横幅は1234mm、高さが716mm。本体の厚みは72mm。重量は23.5kgです。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像
(↑)アームをたたんでみたところ。薄さを重要視されるのでしたら角度固定式タイプの金具を。隣接するキッチンからも視聴したいなど利便性を重視されるのでしたら可動式タイプの金具がおすすめです。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像

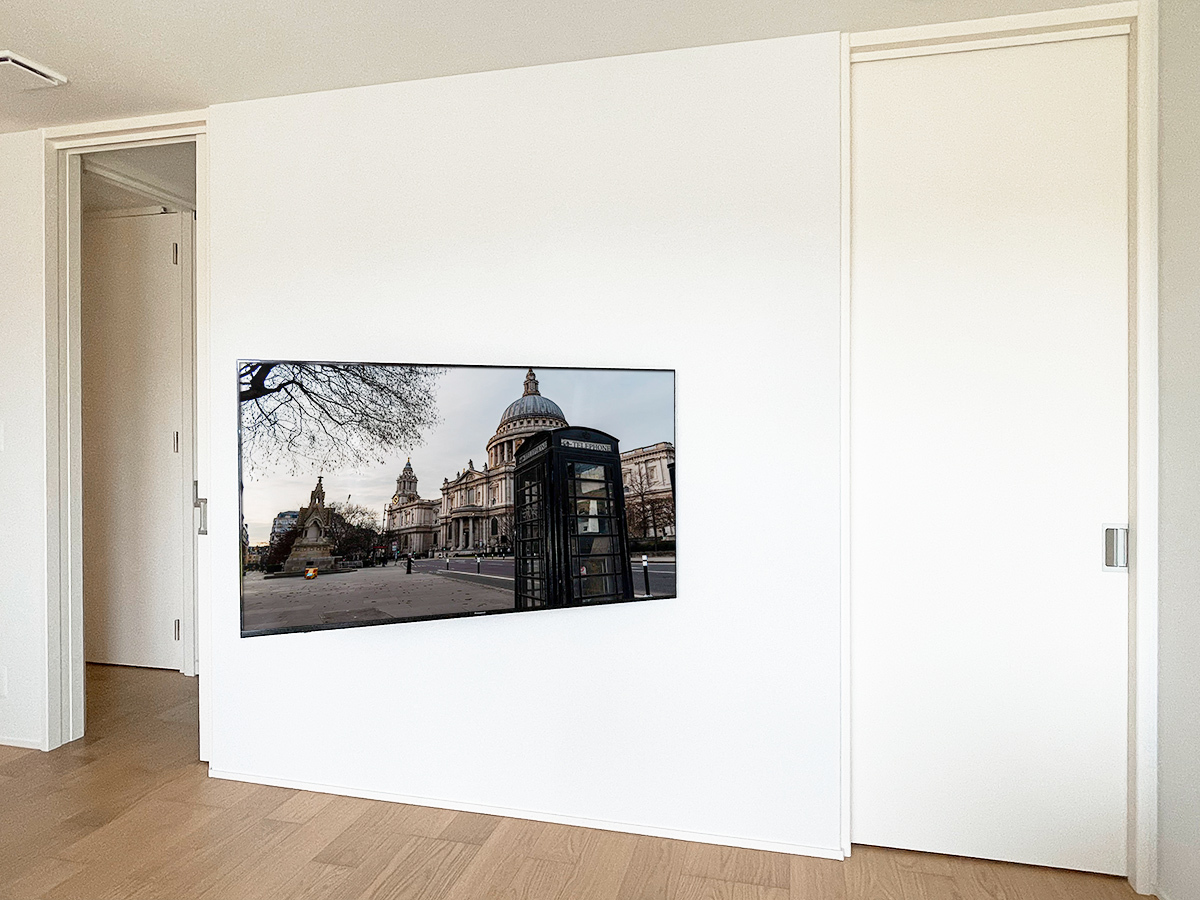

(↑)こちらは金具の角度を変えてみたところです。右手側にキッチンがあるため、このように疲れることも多くなりそう。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像
(↑工事途中の写真から。使用したのはエーズオブパーツ社製の可動式金具 A4041です。
https://www.ace-of-parts.com/product/2701
ハウスメーカー様によって作られたコンセントと干渉しない位置に設置しました。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像
(↑)壁の前面にベニア板を貼るような方法ではなく、壁内部で補強が施されていると写真のように出幅を最小限に抑えることができます。(A4041には接合部を目立たなくするカバーがついています)

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像
(↑)下方向から撮影。既存のコンセントは一度カバーを外してHDMIケーブルなどを通す必要がありました。オレンジ色の配管は屋根裏へと伸びています。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像
(↑)金具付属のカバーを取り付け、アームをたたんだ状態の姿がこちら。左右に首を振る可動式金具の場合、ケーブル類はかなり長めにしておかないと首振り時にケーブル長が足りなくなる場合がありますのでご注意ください。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像
(↑)こちらはテレビ側に取り付ける金具の様子。テレビ背面に用意されているねじ穴を使って孤影します。取り付け高さは数センチほど調節可能です。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像

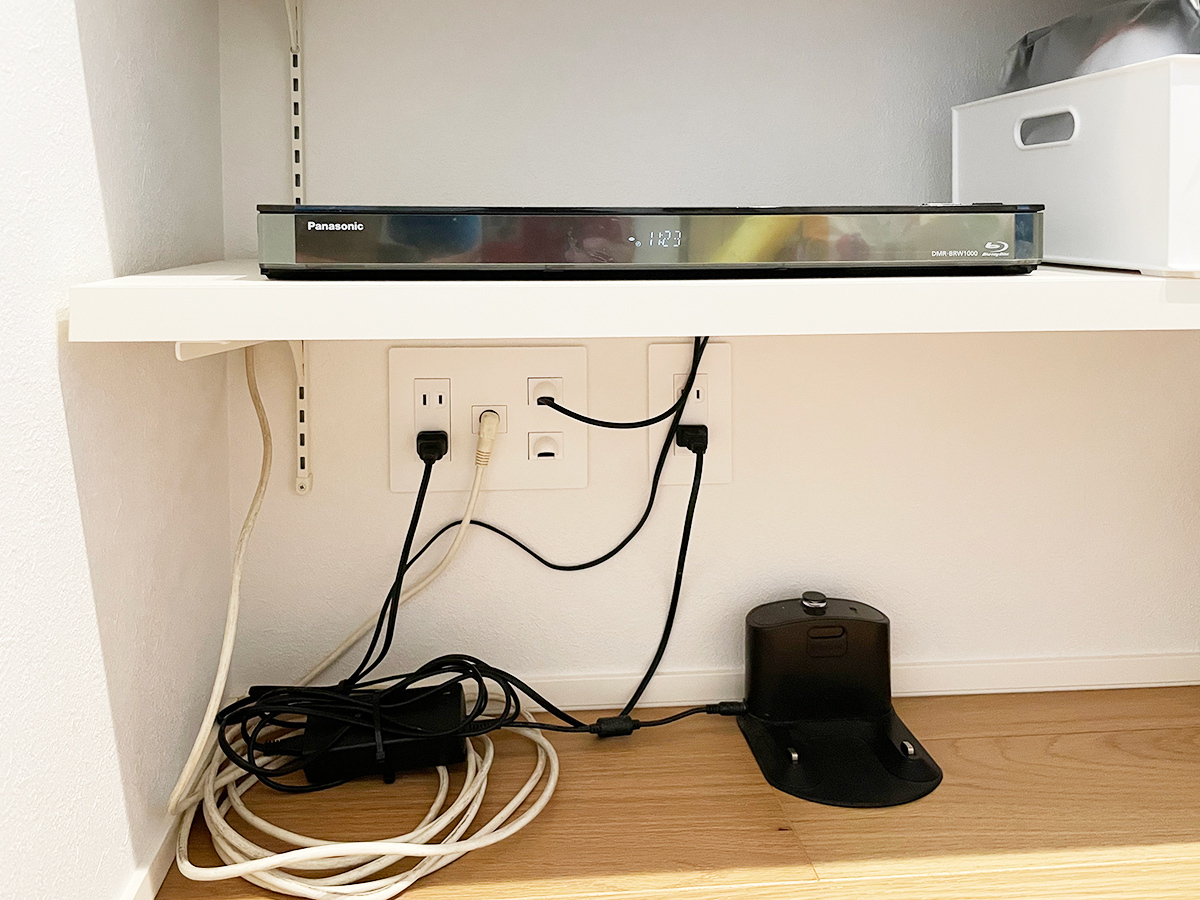

(↑)クローゼット内に置かれたレコーダー機器類。外の壁掛けテレビとは天井裏配線でつながっており、「ビエラリンク」によってクローゼットの扉を閉めていても、リモコンでレコーダー機器を操作できるようになっています。

名古屋市で石膏ボード壁にパナソニック55インチ液晶テレビ(TH-55HX950)を壁掛けし、壁裏の棚にレコーダー機器と壁内接続の画像

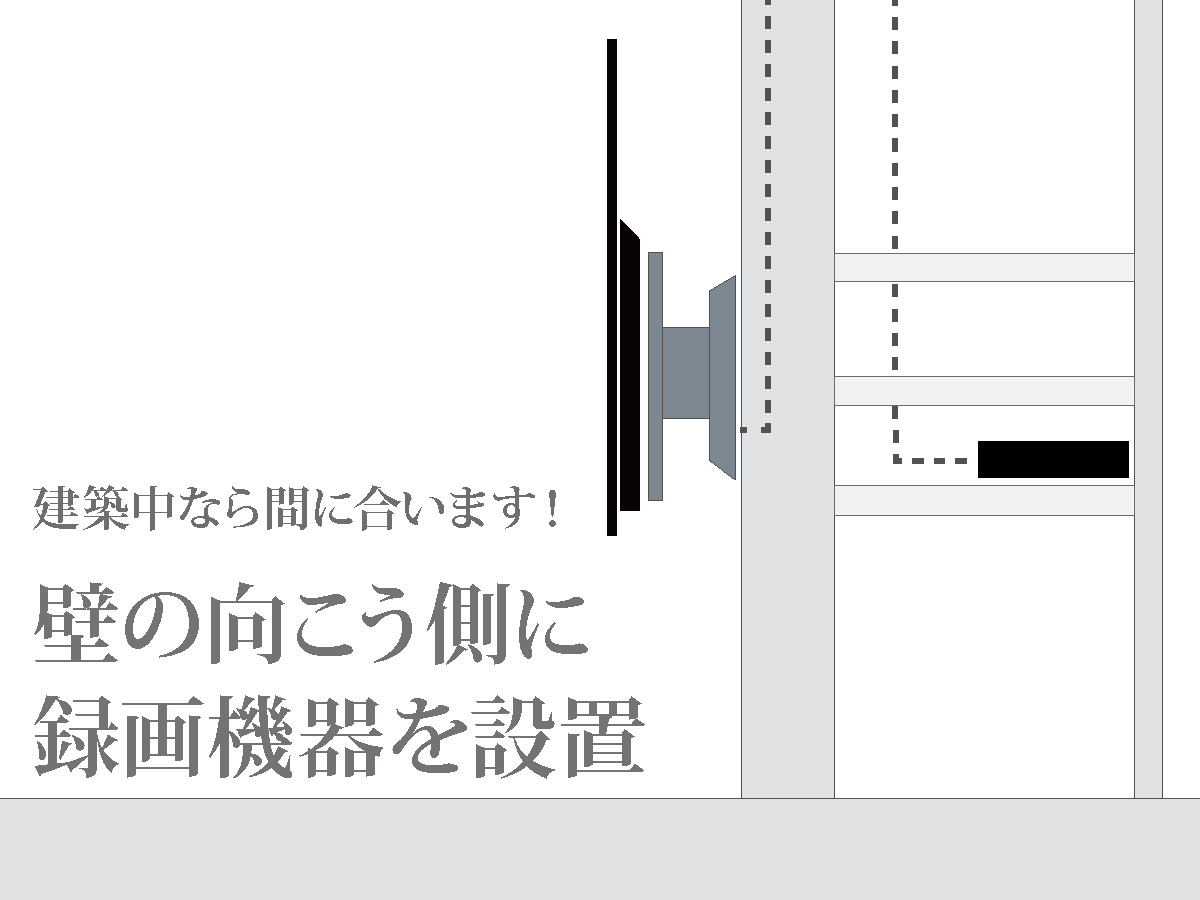

(↑)テレビとレコーダーの位置関係です。配線は天井裏を経由する配管を使っています。こうした壁掛けテレビ前提の設計はここ数年急速に増えてきました。

壁掛けテレビにしたいけれどレコーダー置き場でお悩みの方、マイホーム建築中でしたら作例のような壁掛けテレビの実現可能です。ご質問やご相談はホームページの「無料壁掛け診断(建築中)」からお問い合わせください。

Data Sheet
場所愛知県
施工カトー電器 自社施工
ハウスメーカー積水ハウス
壁の種類石膏ボード
テレビメーカーパナソニック
テレビ型番TH-55HX950
棚の施工棚なし
