横浜市のマンションでリビングにエコカラットを貼り、55インチ有機ELテレビ(XRJ-55A80J)を壁掛け

エコカラット(グラナスヴィスト)を貼った上に55型の有機ELテレビを壁掛け
  • エコカラット(グラナスヴィスト)を貼った上に55型の有機ELテレビを壁掛け
  • コンセントが無い壁面でしたが90度高くの壁面から100ボルト電源とアンテナ線を壁内経由で延長しています
  • テレビはソニーの有機ELテレビXRJ-55A80J
  • 奥に見えるのが90度対角壁のコンセント
  • エコカラットとの接合面。エコカラットの上から金具を取り付けています。
  • 施工前の写真。ここにエコカラットを貼り、新しいテレビを壁掛けしたいとのご要望でした。
  • 簡単な配線経路図。点線の部分が壁内経由です。

横浜市のマンションでリビングにエコカラットを貼り、55インチ有機ELテレビ(XRJ-55A80J)を壁掛け

カトー電器はエコカラットも貼ります

カトー電器商会では、テレビの壁掛と一緒にエコカラット同時施工も承っております。石膏ボードの壁面に

1.壁内にしっかりとした補強を施し、
2.電源やアンテナ線の経路(コンセント)を作り
3.お好みのエコカラットを貼り
4.テレビ壁掛け工事

これを1日で終えるのが、カトー電器の「壁掛けテレビ+エコカラット同時施工」です。先に下地補強や電源ルートなどを作ってからエコカラットを貼るため、とても綺麗に仕上がるのが何よりの特長です。(金具のためにエコカラットの一部分を四角く空けておくということもありません)
今回はその同時施工を、横浜のお客様からご依頼いただきました。

ご希望の壁面にコンセントが無い場合

カトー電器では自社サイトに「無料壁掛け診断」というページを設置しており、そこからお部屋の現状を写真をUPしてくださるようにお願いしております。お客様が送ってくださった写真を見ると、ご希望の壁面にはコンセントパネルが見当たりません。代わりに90度対角の壁面にアンテナ端子を持ったコンセントが写っています。ここから90度コーナーを曲がって目的の壁面にどうやって電源の経路を作るかが最大のポイントです。壁内に隙間があれば壁内配線で、隙間が無ければ壁外配線+配線カバー(モール)となります。本工事では運よく十分なスペースが確認出来ましたので、壁内配線で経路を確保でき、モールなどもないスッキリとしたコーナー部が実現しました。

テレビも取り扱ってます

カトー電器商会ではソニーのブラビアシリーズと、シャープのアクオスシリーズを自社で取り扱っております。テレビの買い替えを機に壁掛けをご検討中の方は、テレビ同時購入プランも是非ご検討ください。壁掛けとセットでお申込みいただくと、通常価格から特別お値引きにて対応させていただきます。
同時購入の場合は壁掛け工事の当日にテレビをお持ちします。壁掛けが終わったら、巨大な段ボール箱や発泡スチロールなどはすべて回収しますので、すぐに快適な壁掛けテレビが楽しめます。

写真と見どころ解説

ここからは各部の写真と見どころとなる箇所の解説です。

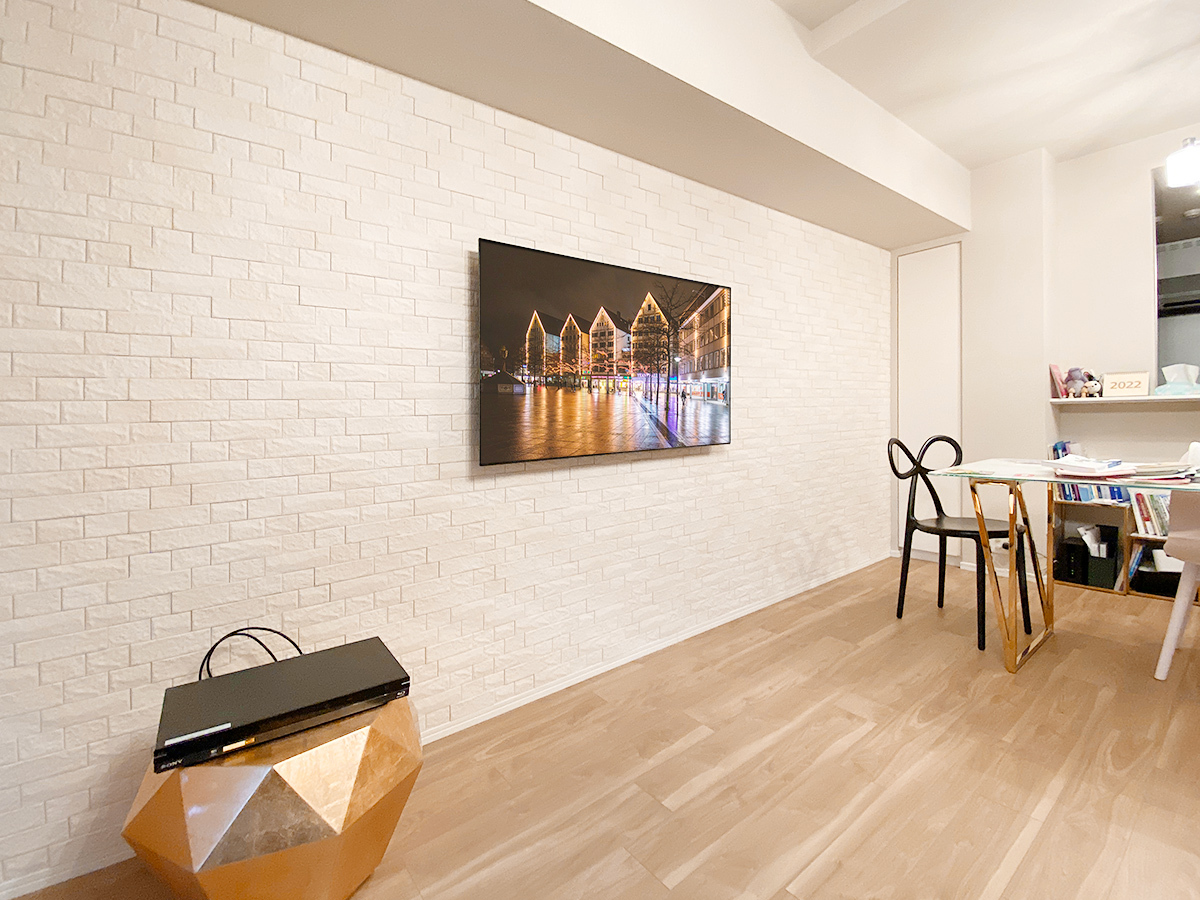

エコカラット(グラナスヴィスト)を貼った上に55型の有機ELテレビを壁掛け
(↑)神奈川県横浜市のマンションで壁掛けテレビ工事。石膏ボード壁の壁面に壁内部分補強を施し、しっかり強度を確保してからエコカラットを貼らせていただきました。次に55インチの有機ELテレビを角度固定式タイプの金具で壁掛け。電源コンセントが無い壁でしたが、90度対角のコンセントから壁内経由で100ボルトの電源とアンテナ線を延長・分岐させています。

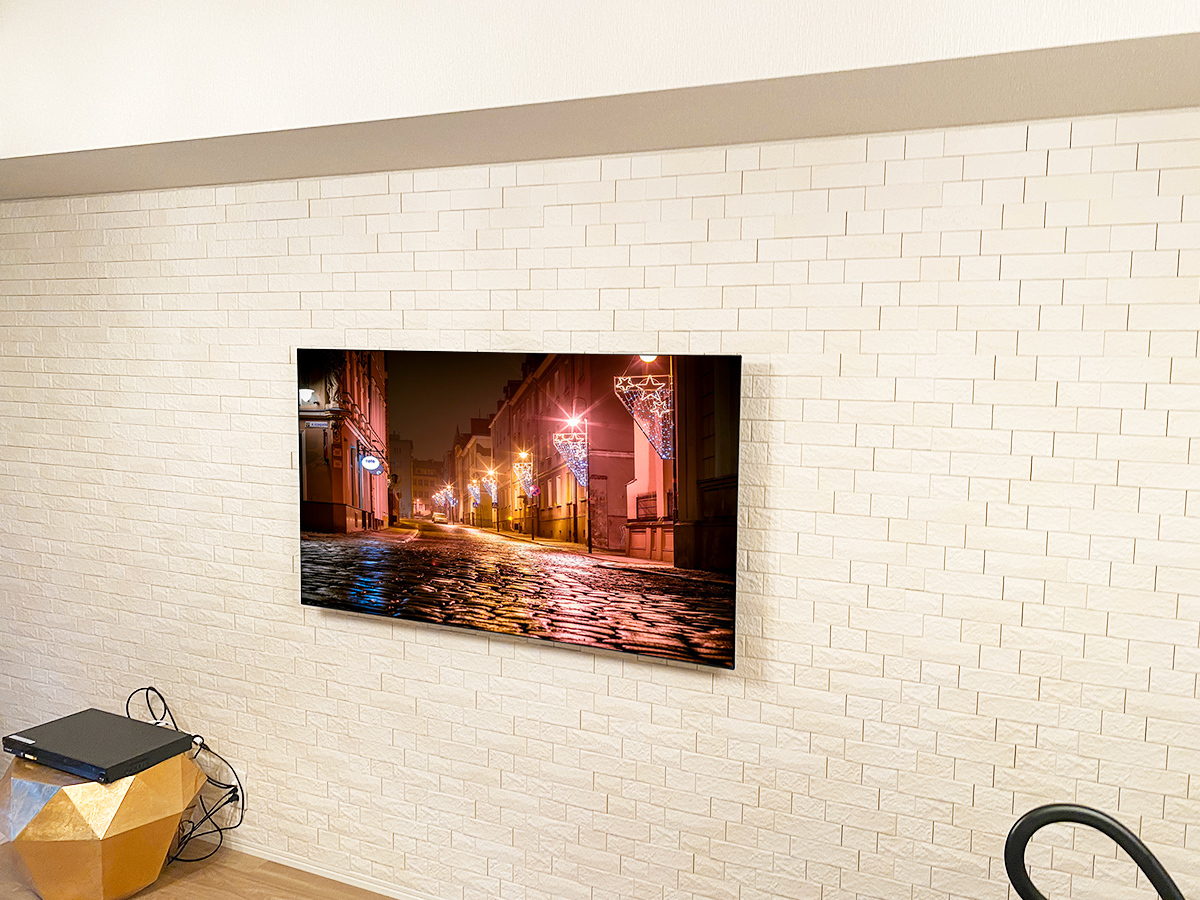

コンセントが無い壁面でしたが90度高くの壁面から100ボルト電源とアンテナ線を壁内経由で延長しています
(↑)今回貼らせていただいたのはエコカラットプラスの「グラナス ヴィスト」。壁掛けテレビの位置決めを行い、下地補強など済ませた上で壁一面に貼らせていただきました。手前のレコーダーの後ろと、壁掛けテレビの背面には新しくコンセントを作ってあります。

テレビはソニーの有機ELテレビXRJ-55A80J
(↑)テレビはカトー電器でご購入いただいたソニーのブラビアXRJ-55A80Jです。詳細は下記のページをご参照ください。
https://www.cato.co.jp/shop/detail_tv.php?id=177
壁掛け時のサイズは横幅が1227mm、高さが712mm。本体の厚みは53mmという薄さを誇ります。壁掛け金具はカトー電器オリジナルの角度固定式タイプ。

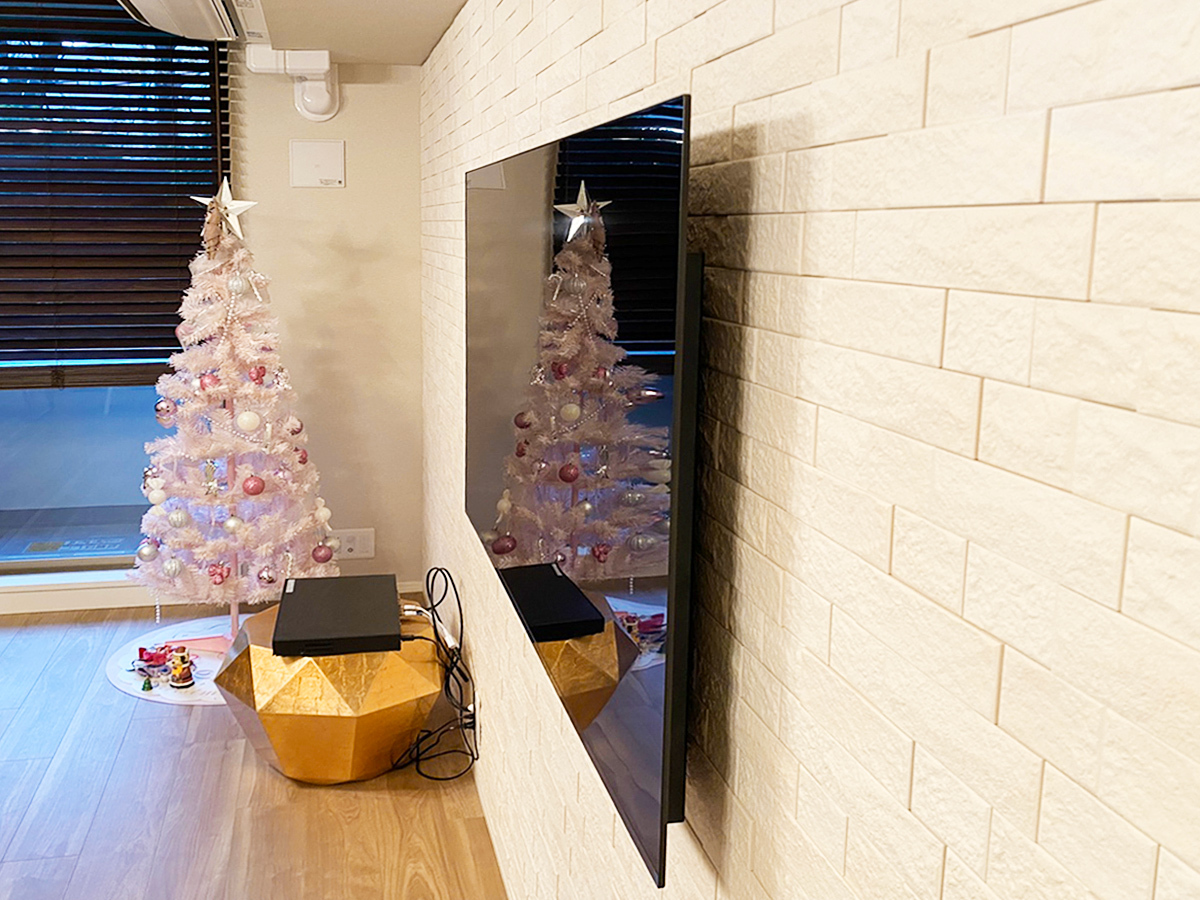

奥に見えるのが90度対角壁のコンセント
(↑)今回の工事で一番難易度が高かったのが電源経路の確保です。写真奥クリスマスツリーの陰に隠れているのが既存コンセント。ここか壁内経由で90度曲がり、レコーダーの後ろのコンセントを新設。さらにそこから延長させて手前の壁掛けテレビにもコンセントを新設しました。このあたりは電気工事士の資格を持つスタッフが大活躍してくれました。

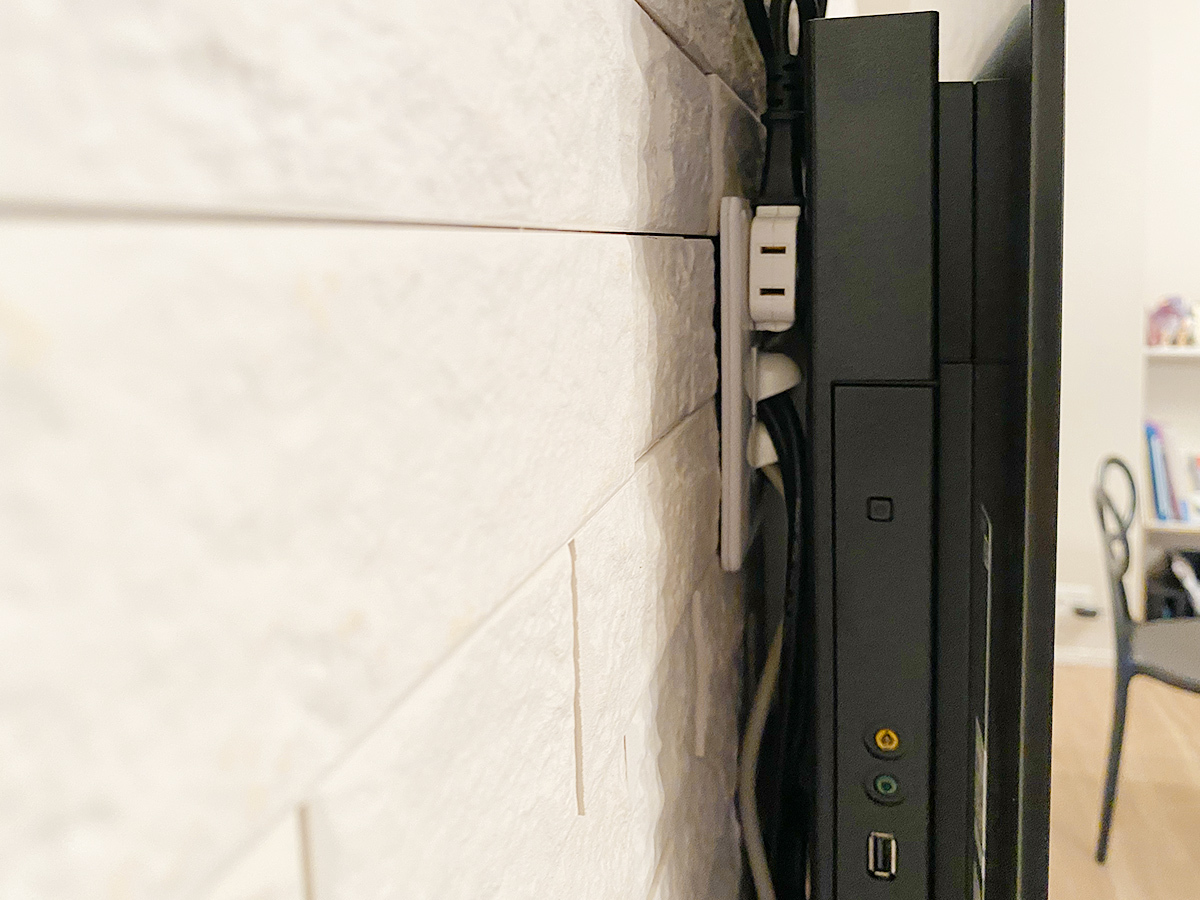

エコカラットとの接合面。エコカラットの上から金具を取り付けています。
(↑)テレビと壁との接合面。壁の内部で下地補強を施しているため、エコカラットの上から直接金具を取り付けることが出来ています。壁掛けテレビの場合、金具の位置を考慮し、四角くエコカラットを貼らない施工もありますが、この場合テレビの位置決めがとてもシビアになりがちです。

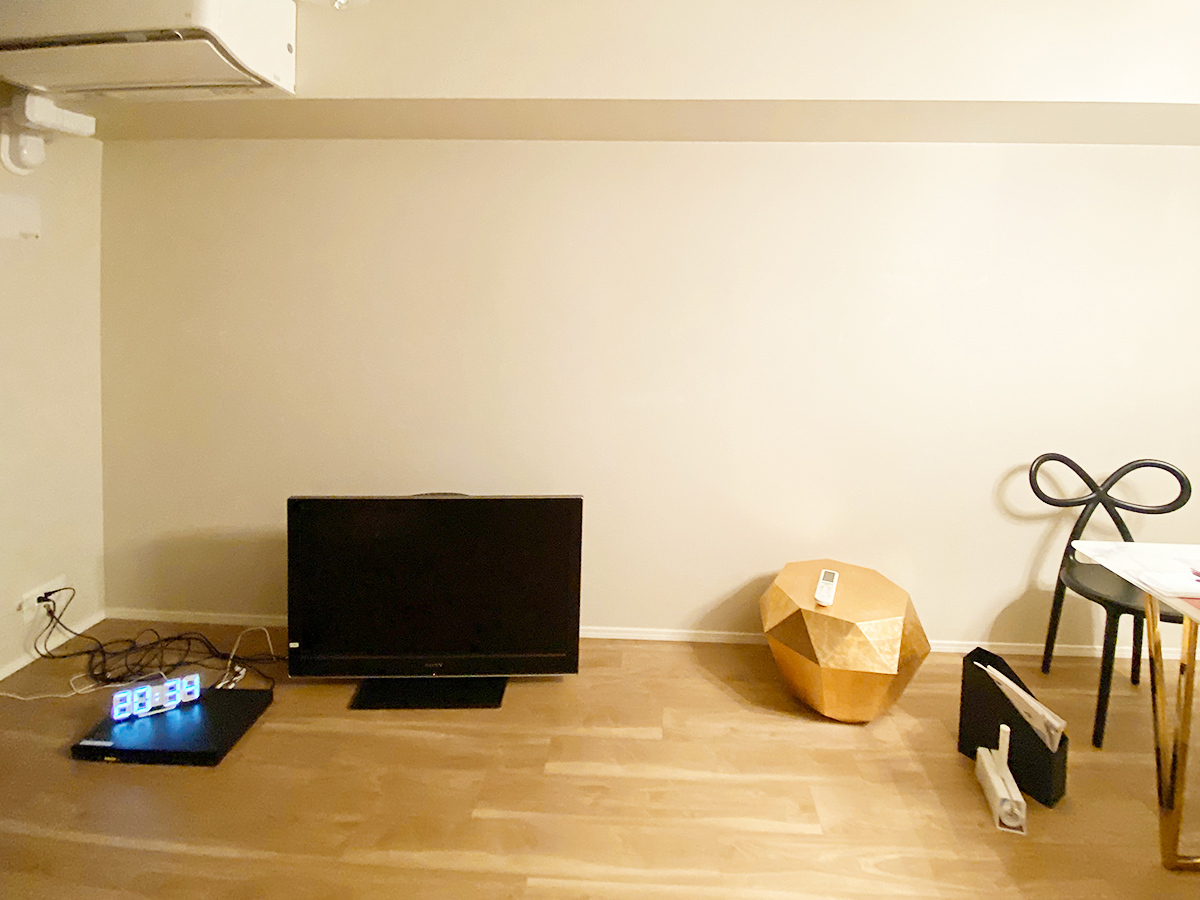

施工前の写真。ここにエコカラットを貼り、新しいテレビを壁掛けしたいとのご要望でした。
(↑)こちらは「無料壁掛け診断」からお客様がUPしてくださったお部屋の写真。壁面は石膏ボード壁。コンセントは左側の90度対角の壁にしかありません。ここに新たにコンセントを2か所作り、エコカラットを貼り、新しいテレビを壁掛けする工事を一日で行わせていただきました。

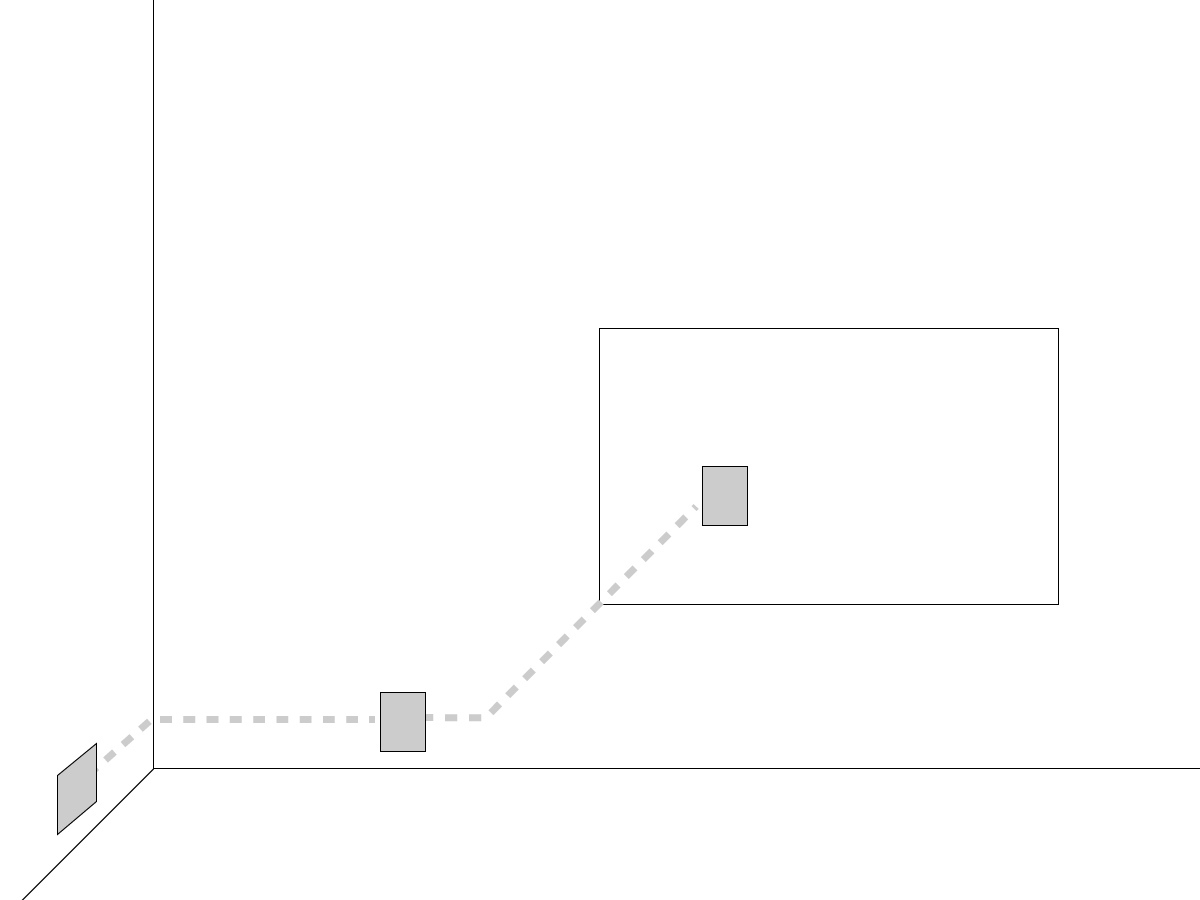

簡単な配線経路図。点線の部分が壁内経由です。
(↑)配線経路のイメージ図です。左側の既存コンセントから壁内を90度グイッとカーブし、レコーダー用、テレビ用のコンセントへと繋がっています。

さまざまなリクエストに対応します

「今お使いのテレビを壁掛けにしたい」
「テレビの買い替えを機に壁掛けテレビにしたい」
「壁掛けテレビを機会にエコカラットを貼りたい」
壁掛けテレビ専門店のカトー電器ならいずれのリクエストも対応可能です。壁掛け工事、テレビのお届け、エコカラット施工、いずれも自社で行うためお手続きも大変スムーズに進みます。

リビングの模様替えをお考え出来たらお気軽にご相談、お問い合わせください。

Data Sheet
場所神奈川県
ハウスメーカ分譲マンション
壁の種類エコカラット壁(グラナスヴィスト)(同時施工)
テレビメーカソニー
インチサイズ55インチ
テレビ型番XRJ-55A80J
棚の施工棚なし
Instagram#壁掛けテレビ工事レポートその152
