愛知県飛島村で石膏ボード壁に40型液晶テレビ(LC-40G7)とウォールシェルフ(棚)を壁掛け

愛知県飛島村でのテレビ壁掛け工事レポートです。

お客様はカトー電器のホームページ御覧になり、LINE経由にてお問合せくださいました。事前に現在の壁面やテレビの接続環境が分かる写真を送っていただき、お電話も交えながら進めさせて頂きました。

お客様のご要望としましては、

・テレビ台を無くし、壁掛けテレビにする事でスッキリさせたい。
・それに伴ったテレビへの接続機器の置き場所で最良な方法を教えて欲しい。

とのことでした。

お客様のご要望より、事前の電話コンサルでは補強方法も含めてウォールシェルフ(棚)を設置するイメージをお伝えし、概算お見積りをご提案させて頂きました。LINEによるスピーディなやり取りでスムーズに話は進み、工事のご予約をいただき。

施工当日。担当スタッフ2名がお伺い。お客様ご希望の壁面は石膏ボードにクロス貼りの間仕切り壁ですが、写真のように後ろ側に階段がありましたので、壁内状況を事前にしっかりと把握させていただきました。また壁内に下地補強が無いため、カトー電器が得意とする壁内部分補強から着手しました。テレビ金具部分に加えて、シェルフ部分にも壁内部分補強を施しています。

続いて配線ケーブルや経路確保の施工です。今回の壁内配線施工のポイントは既存コンセントからケーブルテレビの光ケーブルが光終端装置へ配線されている事です。この光ケーブルは光終端装置から抜き差しできるタイプと、抜き差しできないタイプがあります。今回は抜き差しできるタイプでしたので、テレビ台の中に設置されていた光終端装置をテレビ上に設置したウォールシェルフ(棚)まで移設する事が出来ました。これによりテレビ下には既存コンセントだけ残る形でお客様の求められていたスッキリさを実現することが出来ました。

今回壁内配線で通したケーブルは以下の通りです。

・電源ケーブル 1本
・アンテナケーブル 1本
・HDMIケーブル 2本
・LANケーブル 1本

HDMIケーブルは既存コンセント(テレビ下側)とウォールシェルフ用コンセントに1か所ずつ、さらにHDMIコンセントも施工させて頂きました。これらはいずれゲーム接続用に使われるとのことだそうです。ウォールシェルフに設置されているソニーのプレステ4は今回壁掛けさせて頂きましたテレビと、もう一台別のテレビへの接続を想定されており、テレビの切り替えの際にHDMIコンセントから抜き、そのケーブルをテレビへ接続しやすいようにとHDMIコンセントをご選択されました。

テレビ下のHDMIコンセントは「ニンテンドースイッチなどを子供でも接続できるように」とのリクエストで、「日常生活の中で使いやすさ」を優先した仕上がりとなっています。

出来上がりは御覧の通り、お客様が求められていたスッキリ感に加えてテレビが宙に浮いた事にもとても喜んで頂く事が出来ました。ウォールシェルフへ光終端装置が移設できた点やケーブルが壁内に収まっている事にも、イメージしていた以上の光景に大変満足して頂けました。

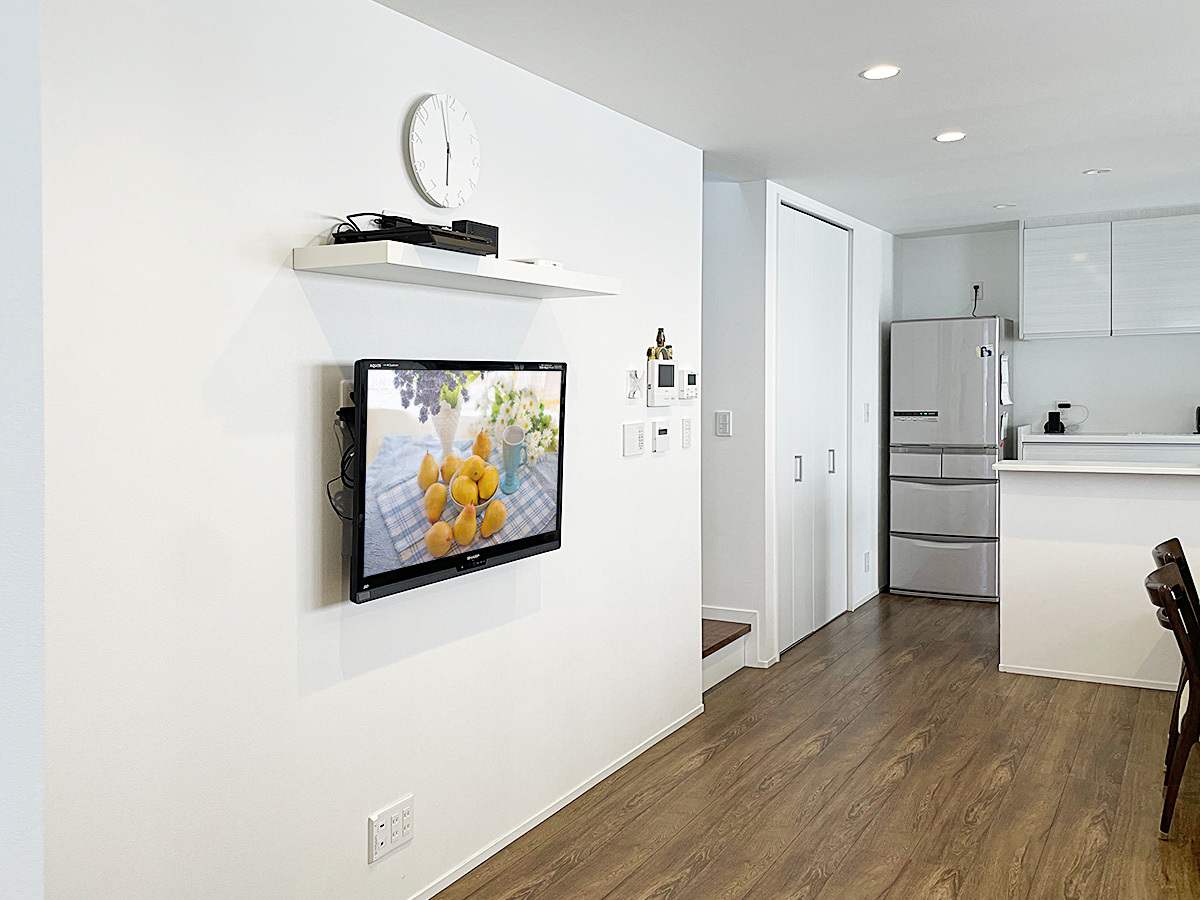

(↑)完成直後の写真です。壁掛けテレビとウォールシェルフとの組み合わせ。お部屋全体どこから見ても存在感のある仕上がりとなりました。

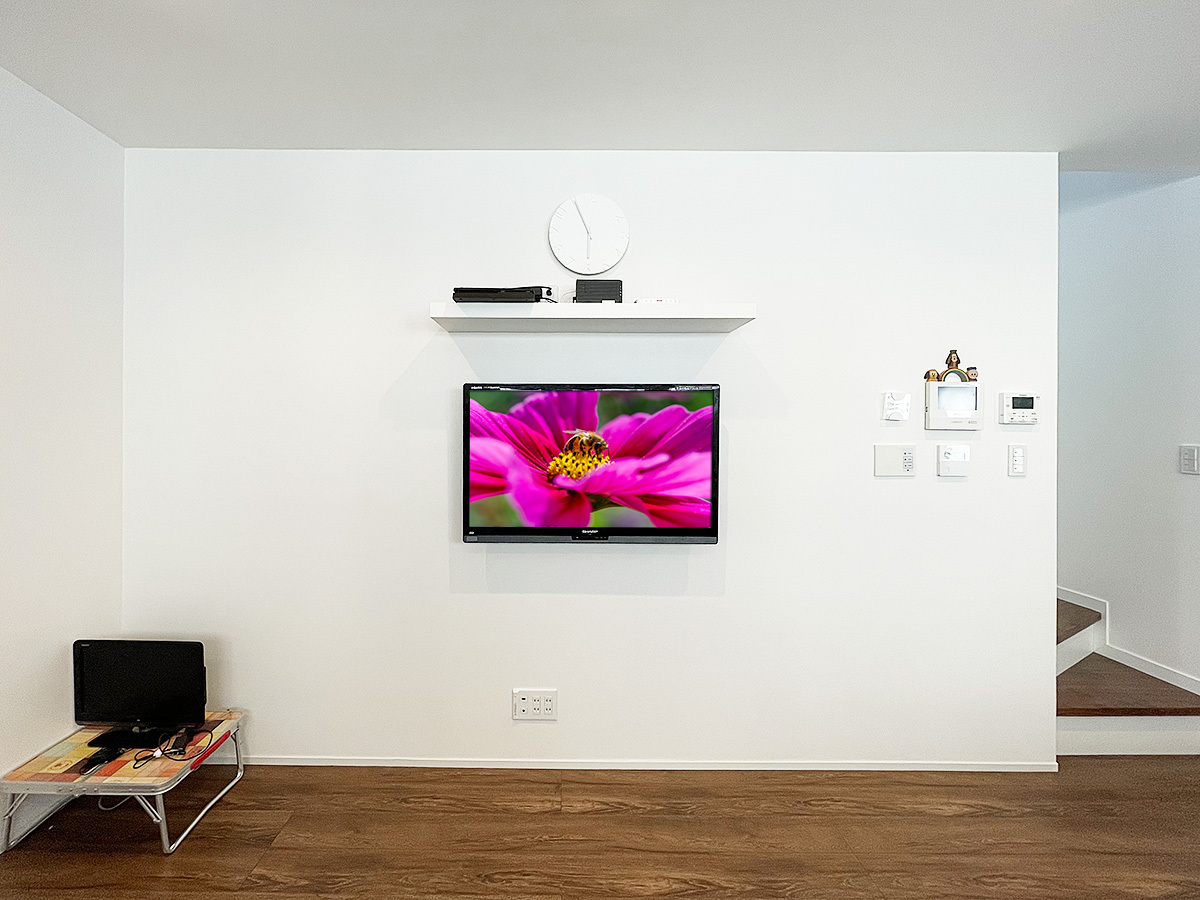

(↑)正面から撮影。将来的にテレビを65インチクラスに変更してもウォールシェルフと干渉しないように壁掛け位置をお客様へコンサルさせて頂きました。

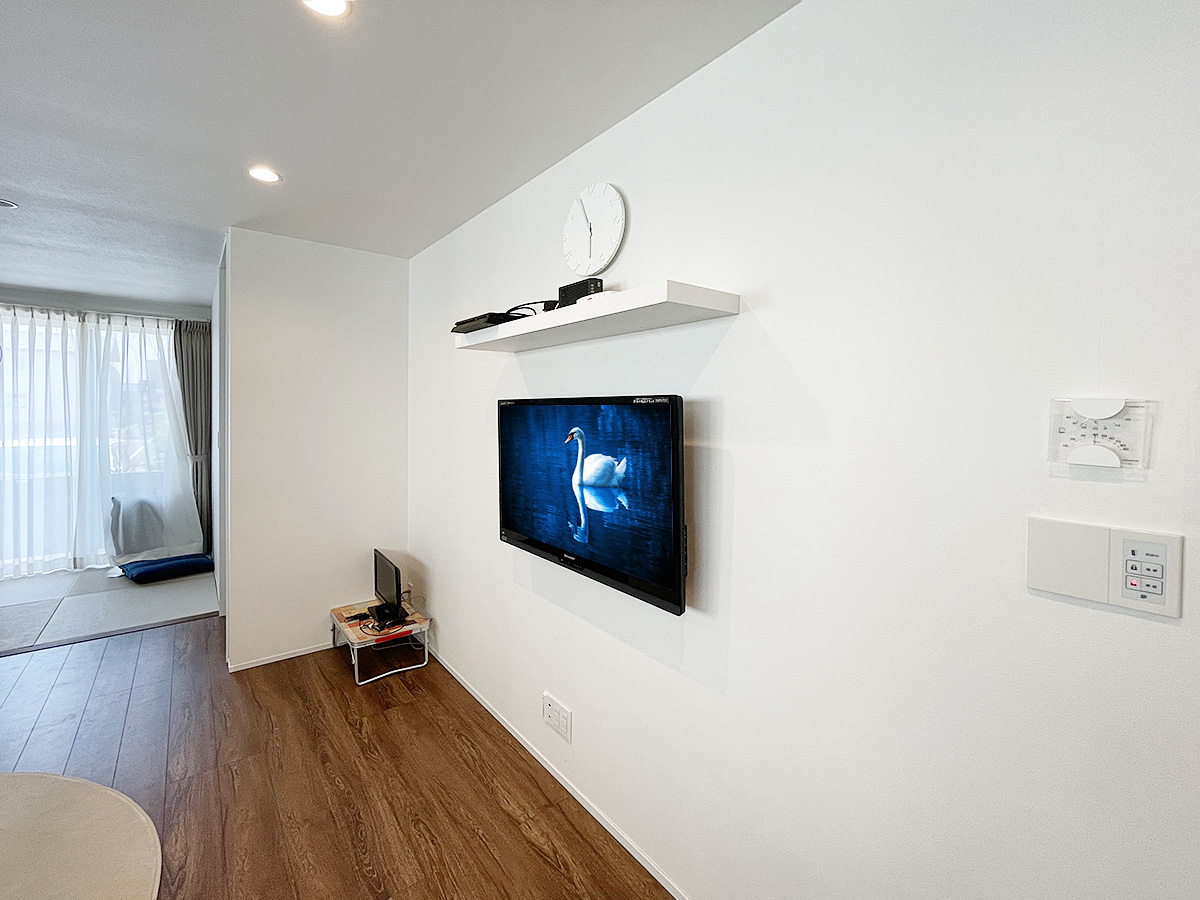

テレビはシャープの40型液晶テレビ。お部屋の出入りの際、こちら側の側面が視界に入るため、各種ケーブル類は極力反対側にまとめるようにしています。

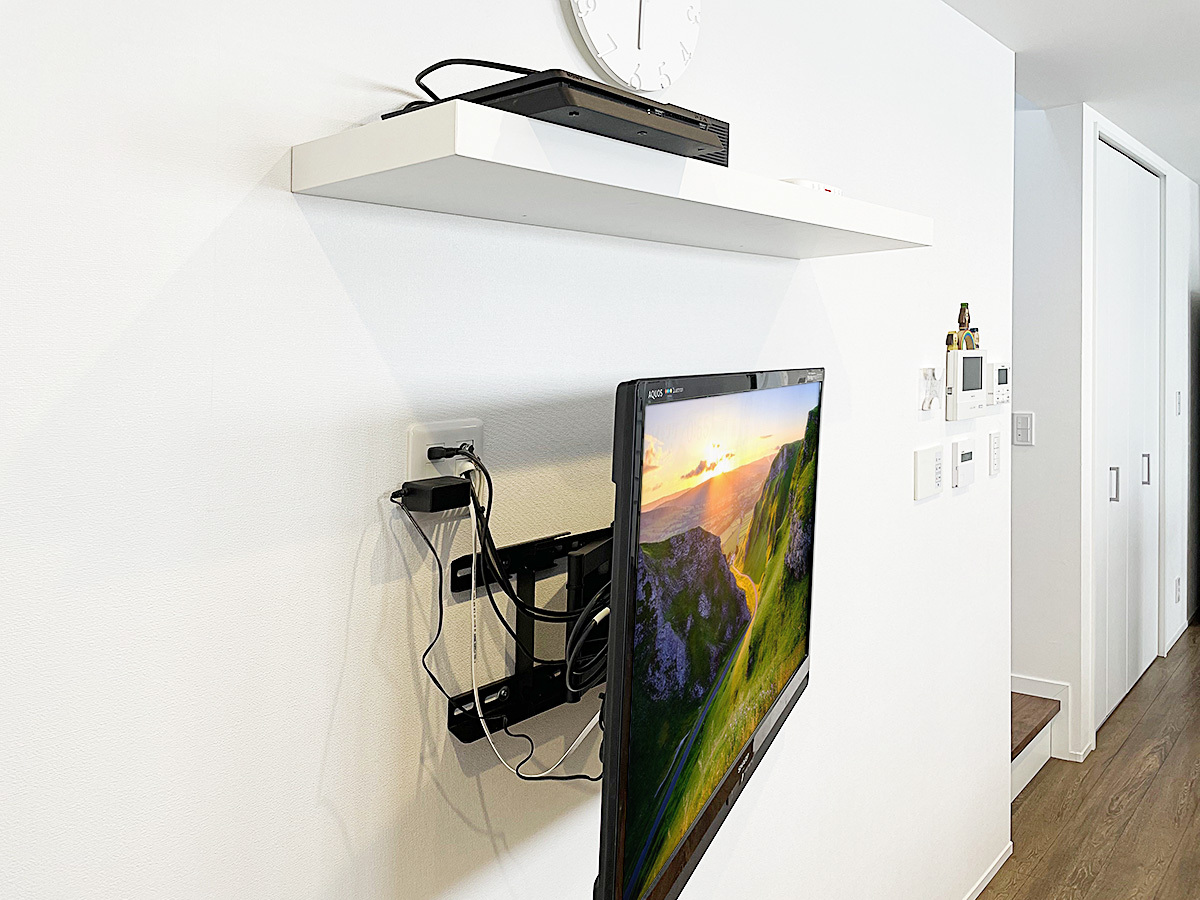

(↑)上下左右可動式金具を選択されたことで、お部屋のどこからでも最適な角度で視聴することができます。テレビで隠れる位置には電気工事士の資格を持つスタッフが専用のコンセントパネルを新設しました。御覧のように各種ケーブル類は目につきにくいこちら側に集中させています。コンセントパネルもこちら側にずらして新設しています。

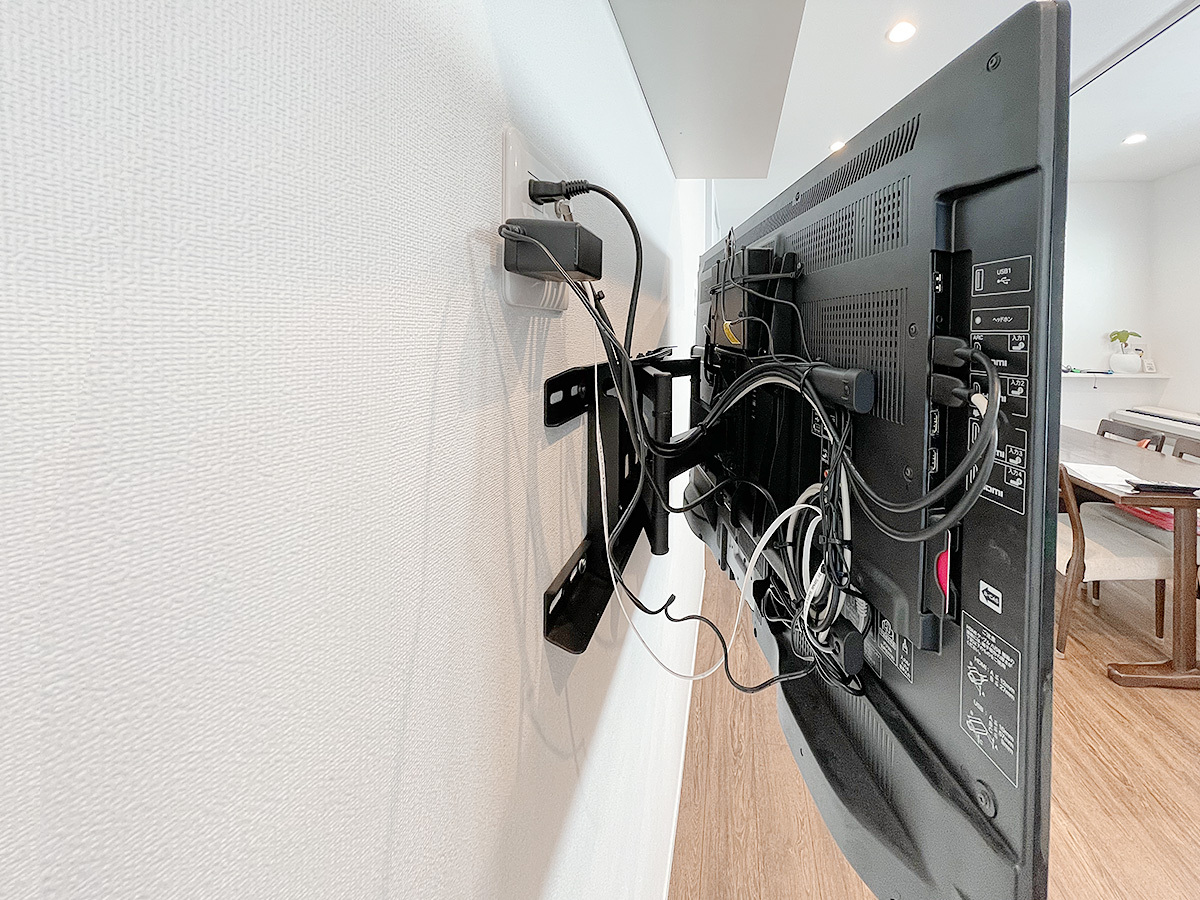

(↑)テレビの背面の様子。お客様とご相談し、工事前より使用されていた外付けハードディスク金具に取り付けさせていただきました。録画用ハードディスクを新しくご用意されるという方はポータブルサイズのタイプをお勧めいたします。

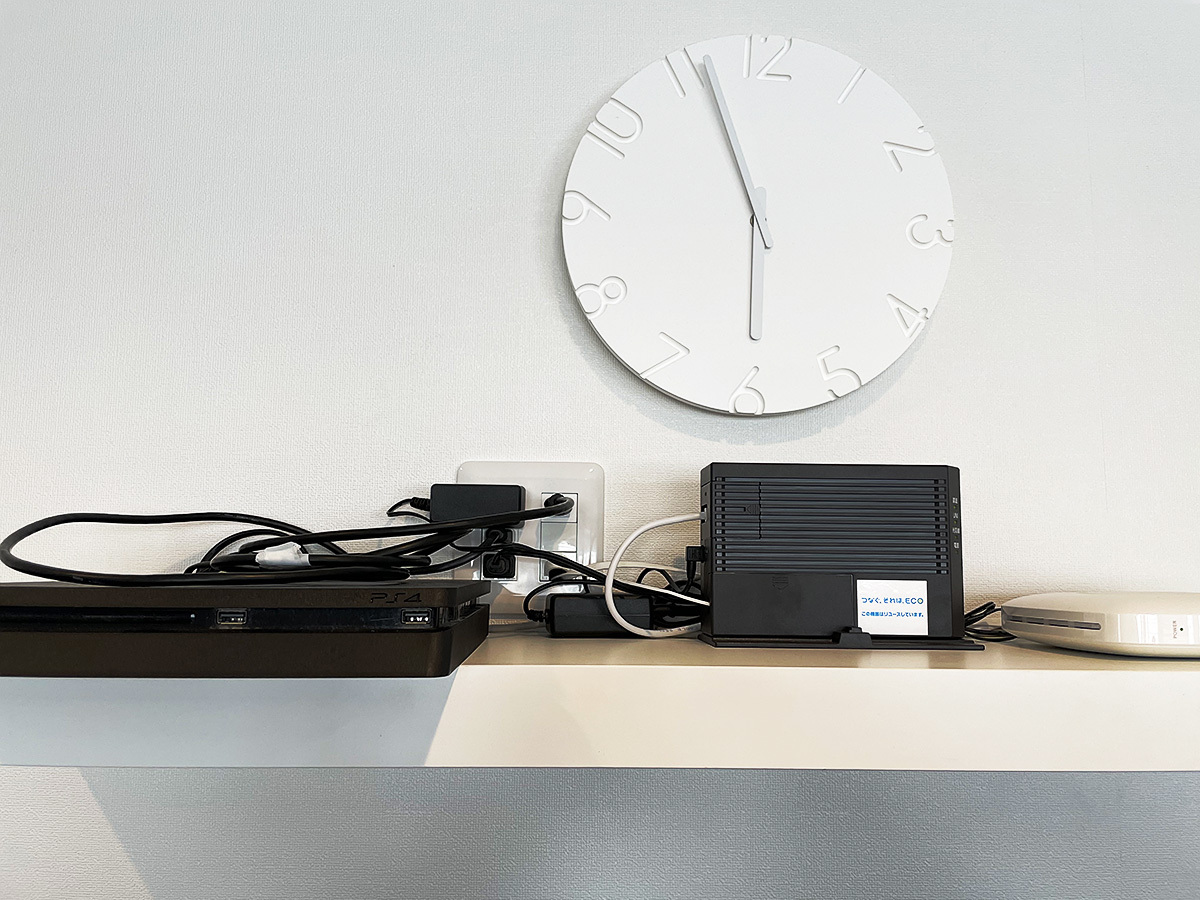

(↑)ウォールシェルフと専用のコンセントです。機器を多く接続できるように電源コンセントは3つ口でご用意。将来的にレコーダー用のアンテナ線を増設できるように空きもあります。HDMIコンセントはケーブル挿し口が他のケーブルとの接触を出来るだけ防ぐためにコンセント上部に設置させて頂きました。

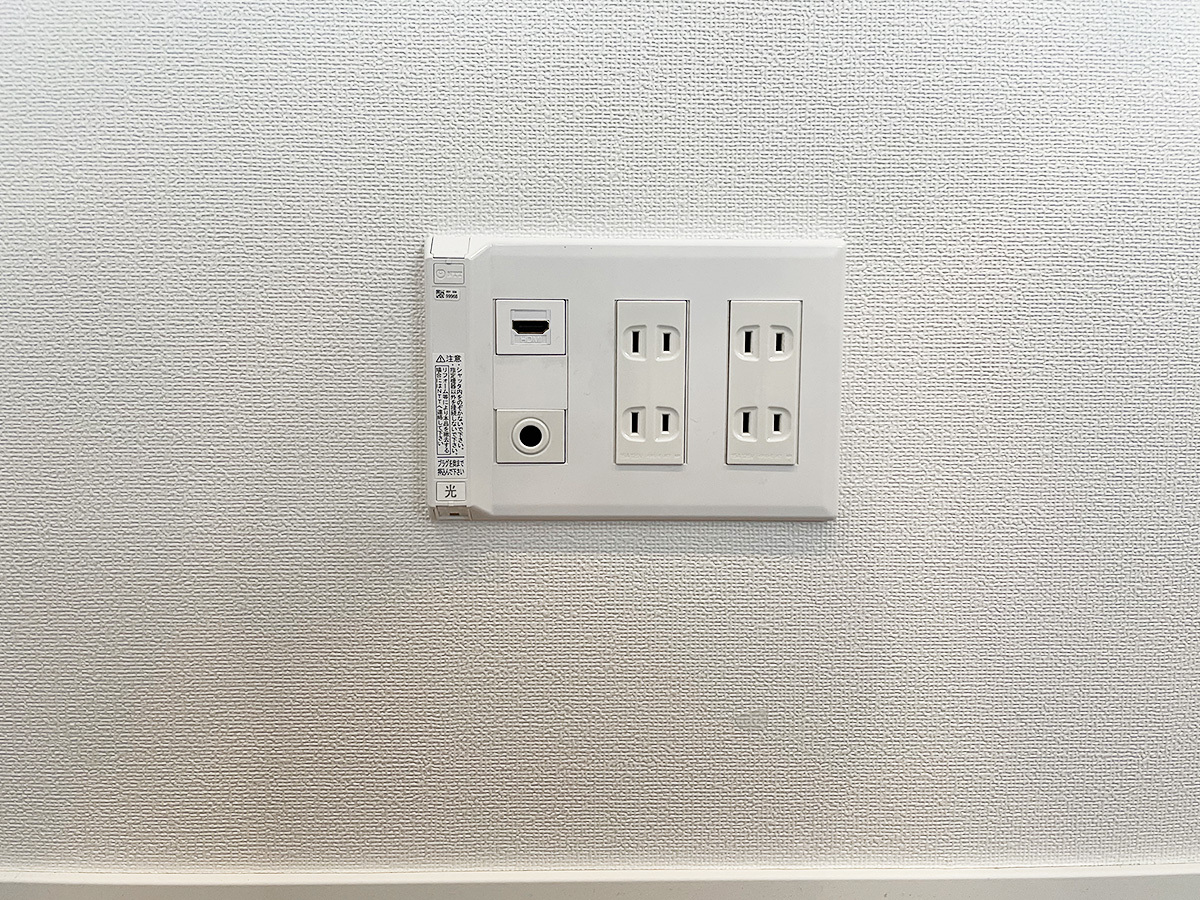

(↑)床上の既存コンセントです。こちらも将来的に変更可能なレイアウトで仕上がております。アンテナ端子部分を壁内部で組み替えてHDMIコンセントへ変更しています。ここのゲーム機などを接続すると壁掛けテレビに映像や音声が出力されます。

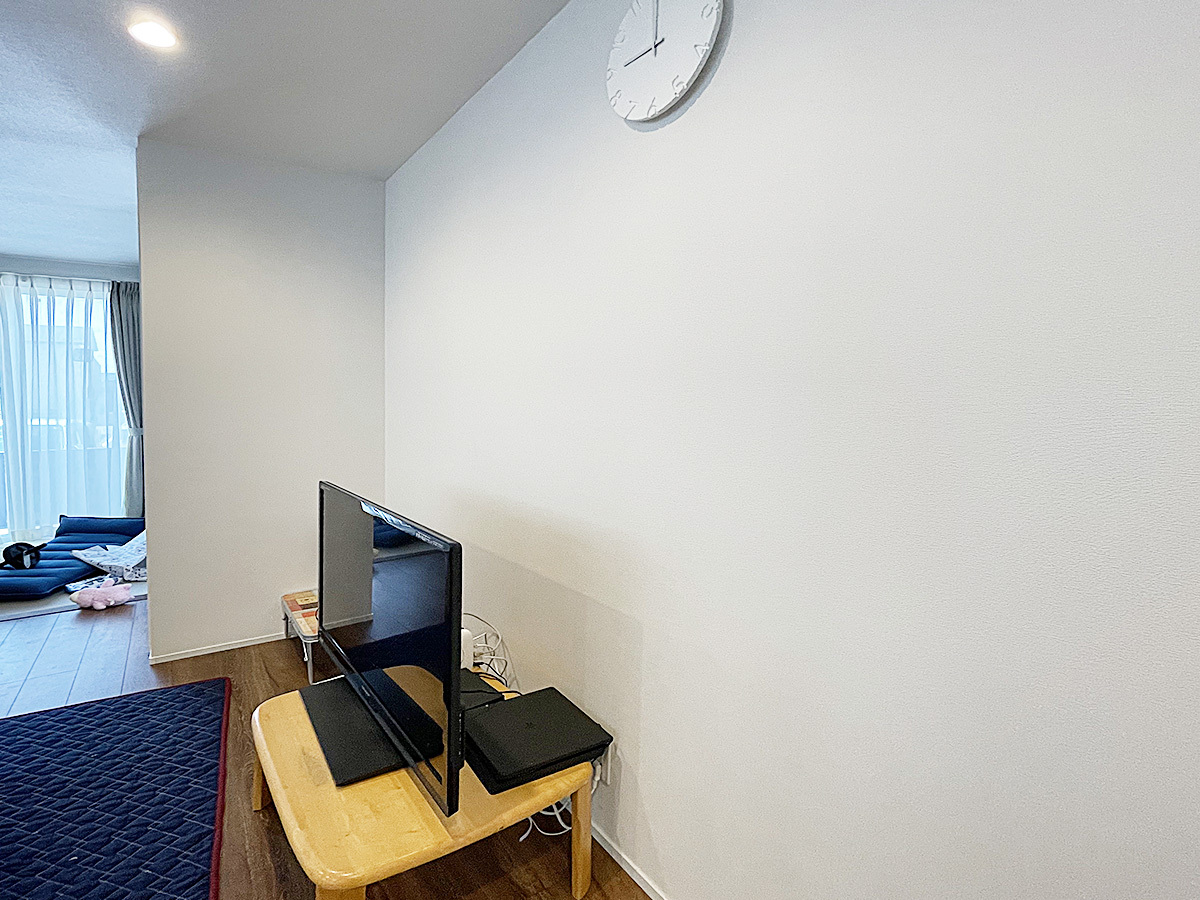

(↑)施工前の様子です。背面の壁には壁掛けを想定されておらず、下地補強も専用コンセントなどありません。こうした壁面でもあとから壁掛けテレビに出来るのがカトー電器の強みです。

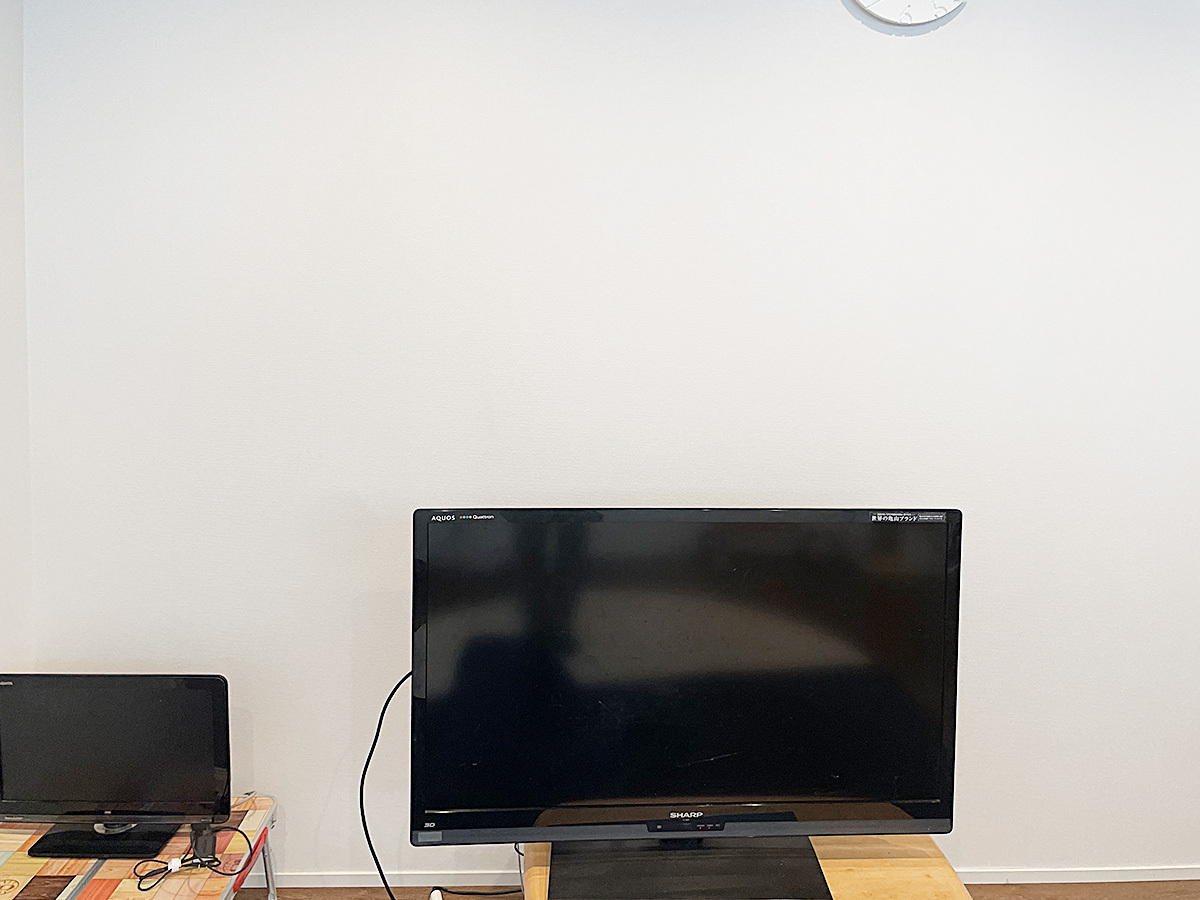

(↑)こちらも施工前の様子です。テレビ台に乗せて視聴されていたため、40インチといえどもかなりのスペースを占有されていました。

(↑)工事途中の写真。飛散防止用のビニールカバーで保護した後、青いマスキングテープでテレビの取付位置を想定。手前は壁紙を一部めくり、壁内補強工事を終えたところ。奥に見える開口部はコンセントパネルになります。

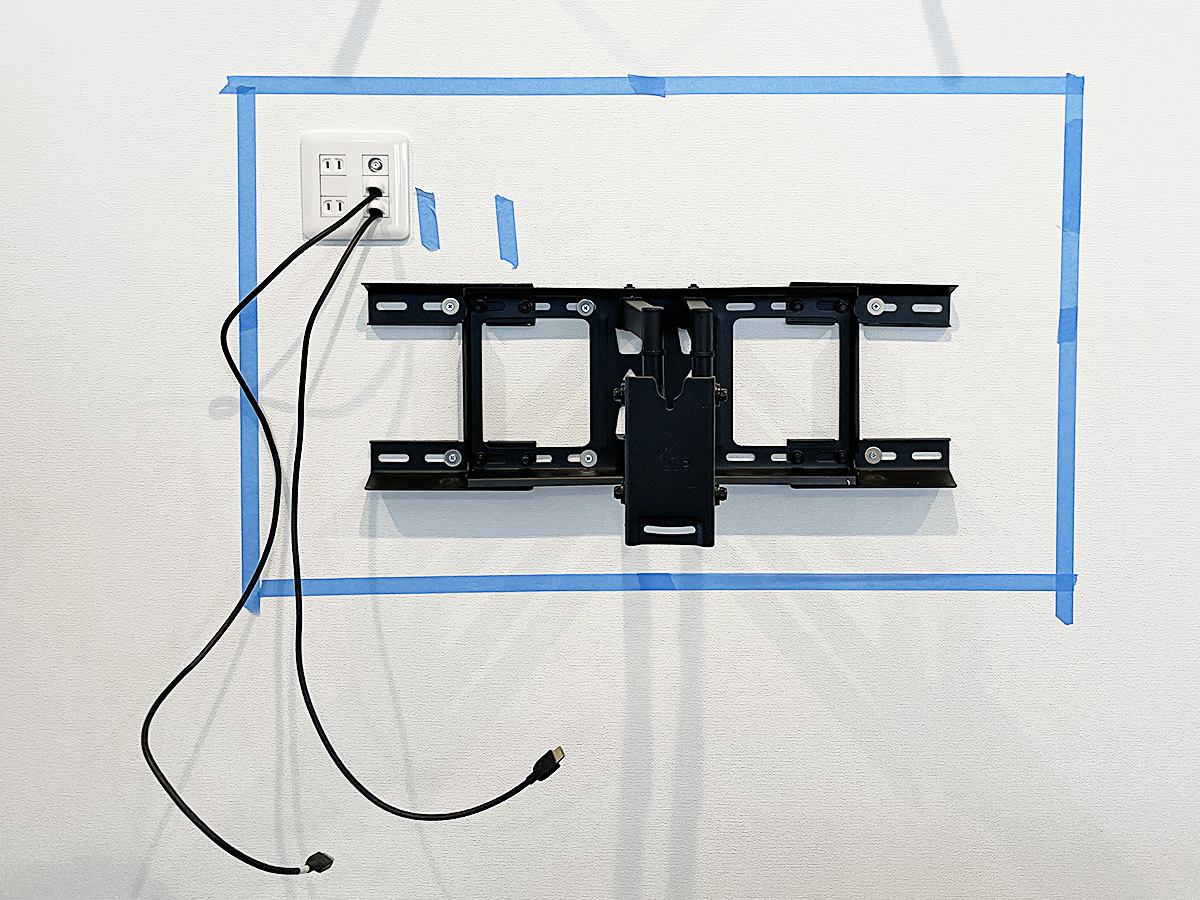

(↑)可動式金具の台座を取り付けたところ。先ほどめくりあげた壁紙は丁寧に元に戻しているため、その痕跡はほとんどわかりません。電気工事士の資格を持つスタッフによりコンセントパネルは完成し、HDMIケーブルが壁内を通って顔をのぞかせています。

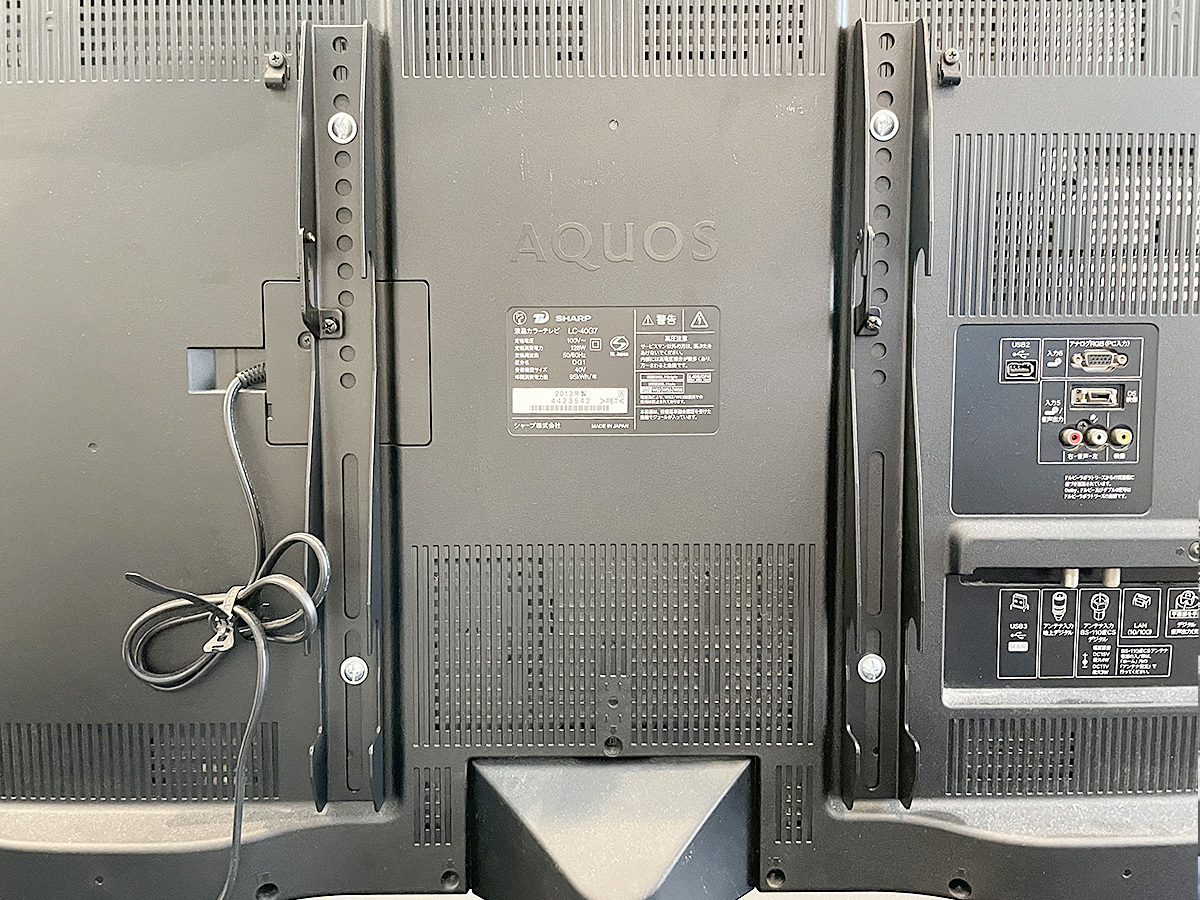

(↑)壁掛けされる直前のテレビ背面です。可動式台座につけるための金具を2本取り付けています。このテレビはアンテナ線やケーブル類は下方や横方向から差し込むタイプのため、壁掛け時の厚みを抑えることができました。
