愛知県一宮市でソニーブラビア 77インチ有機ELテレビ(XRJ-77A80J)を壁掛け

77インチ有機ELテレビの壁掛け

今年のソニーブラビア新モデルは70インチを超えるモデルが数多く登場し、さらなるテレビの大型を予感させてくれます。ただ70インチを超えるとさすがに大きく、お部屋の広さによっては大き過ぎると感じたり、またテレビを乗せるテレビボードの耐荷重も考えねばなりません。その点大型テレビと壁掛けの相性はよく、壁掛けにすることで視聴距離は30cmほど後退し、テレビボードの強度も考えなくてすみます。今回はそんな大型テレビの代表機種ソニーのブラビアXRJ-77A80Jの施工レポートです。

ホームページ「無料壁掛け診断」からお問い合わせ

お客様は愛知県の一宮市在住でホームページの「無料壁掛け診断」からお部屋の現状写真をUPしてくださいました。将来壁掛けをすることを想定し「壁は補強済です」とのメッセージが添えられています。そして写真を見ると壁掛けテレビ用のコンセントパネルはありません。これはすなわちカトー電器で壁掛け工事およびテレビ用のコンセントパネル新設まで行うプランとなります。
昨今新築のお客様からのご相談で、先に壁掛けテレビ用のコンセントパネルが作られているお写真をいただく機会が増えましたが、実はこの「先駆けコンセント」が実際のテレビ位置決めの際に思わぬ障害となる場合が少なくありません。先に作られたコンセントが金具の取り付け位置と重なってしまい、仕方なく壁掛け金具(と壁掛けテレビ)の位置をずらさざる得ない…ということもありうるのです。壁掛けテレビ用のコンセントはせめてテレビと金具の種類が決まってから作っていただければ…と思います。

その日のうちにご予約いただきました

写真とお客様のご要望を確認した施工担当者がさっそくプランとお見積もりを作成。お客様にメールにてご連絡したところ、その日のうちに施工のご予約をいただきました。(ありがとうございます)さらに
・テレビもカトー電器で購入希望
・地デジ・BSセパレーターの追加
・外付けHDDも追加
・お客様が用意したサウンドバーを取付けたい
と追加オーダーもいただき、資材部門のスタッフがテレビの発注に取り掛かりました。

工事スタッフ お客様宅へ

施工当日は2名のスタッフが一宮市へ。お客様宅は一戸建て住宅。ちなみにハウスメーカーは住友林業さまです。ご希望の壁面を見せていただくと確かに下地補強が壁一面にしっかり行われており、77インチのテレビでも問題なく壁掛け出来ることが再確認できました。そうと分かればテレビの位置決めコンサルティングです。ブルーのマスキングテープであらかじめ調べておいたテレビの大きさの枠を作り、お客様に
「テレビの位置はどうしましょうか?」
とご相談。その結果、見た目よりも見やすさを重視し、通常よりは少し低めの位置に壁掛けすることが決まり、作業は次のステップである金具の取付へと移らせていただきました。

壁掛け工事の基本手順

ここで壁掛けテレビ工事の大まかな流れをご紹介。
まず初めにテレビの位置決めです。
次に金具の取り付け工事。
そしてテレビで隠れる位置、更に金具の邪魔にならない位置に電源とアンテナ線を持つコンセントパネルを作ります。コンセントパネルはテレビと金具台座の位置が決まったあとです。それが新築のお宅の場合(テレビや金具のことをあまりを考慮せず?)先に作られてしまうため、主役であるテレビの壁掛けに支障をきたすという奇妙な流れが多発しています。壁掛け専門店としてこの逆転現象は何とか変えてきたいものです。
さて本件の場合は基本の手順にのっとり、スムーズに作業が進みました。テレビで隠れる位置、なおかつ金具と干渉しない良い場所にコンセントを作ることが出来、床上の既存コンセントの連携も問題ありません。
最後に77インチの有機ELテレビを箱から取り出し、慎重に壁掛け。各種ケーブルを接続し大画面の迫力ある壁掛けテレビが誕生しました。

ここがポイント!見どころ解説

これより以下、見どころとなる各部の写真とワンポイント解説です。

77インチの有機ELテレビを壁掛け。テレビの大型化と壁掛けは相性抜群
(↑)77インチの有機ELテレビの壁掛け工事例。テレビの大型化が進んでいますが、大型テレビと壁掛けテレビの相性は抜群です。テレビ本体が壁に取り付けられるためテレビボードの耐荷重などを考える必要もありません。

テレビはソニーブラビアXRJ-77A80J。77型の有機ELテレビ
(↑)お客様のテレビはソニーのフラッグシップモデル 有機ELテレビXRJ-77A80J。カトー電器で壁掛けテレビと同時購入でお買い上げくださいました。ありがとうございます。壁掛け時の本体サイズは横幅が1722mm。高さが995mm、本体の奥行きが54mmという薄さです。重量は77インチということもあり28.9kgとかなり重め。壁掛けするには十分な強度を確保した下地が必要です。下地補強が無い壁面の場合はカトー電器が得意としている「壁内部分補強」をおすすめいたします。

アンテナ線やHDMIケーブルは壁内を通す壁内配線で見た目スッキリ
(↑)一歩下がって撮影。テレビに欠かせない10ボルト電源、アンテナ線やHDMIケーブルなどはすべて壁の内側を通す「壁内配線」を採用。これによりコードなどが一切見えない壁掛けテレビが実現します。

77インチのサイズ感。テレビボードに置くよりも視聴距離が30cmほど後退します
(↑)77インチテレビのサイズ感をご確認ください。テレビボードの上に置いた場合はこれより30cmほど手前にせり出す感じになります。この30cmの違いのため、壁掛けを機に一回り大きいテレビに買い替えられる方もいらっしゃいます。

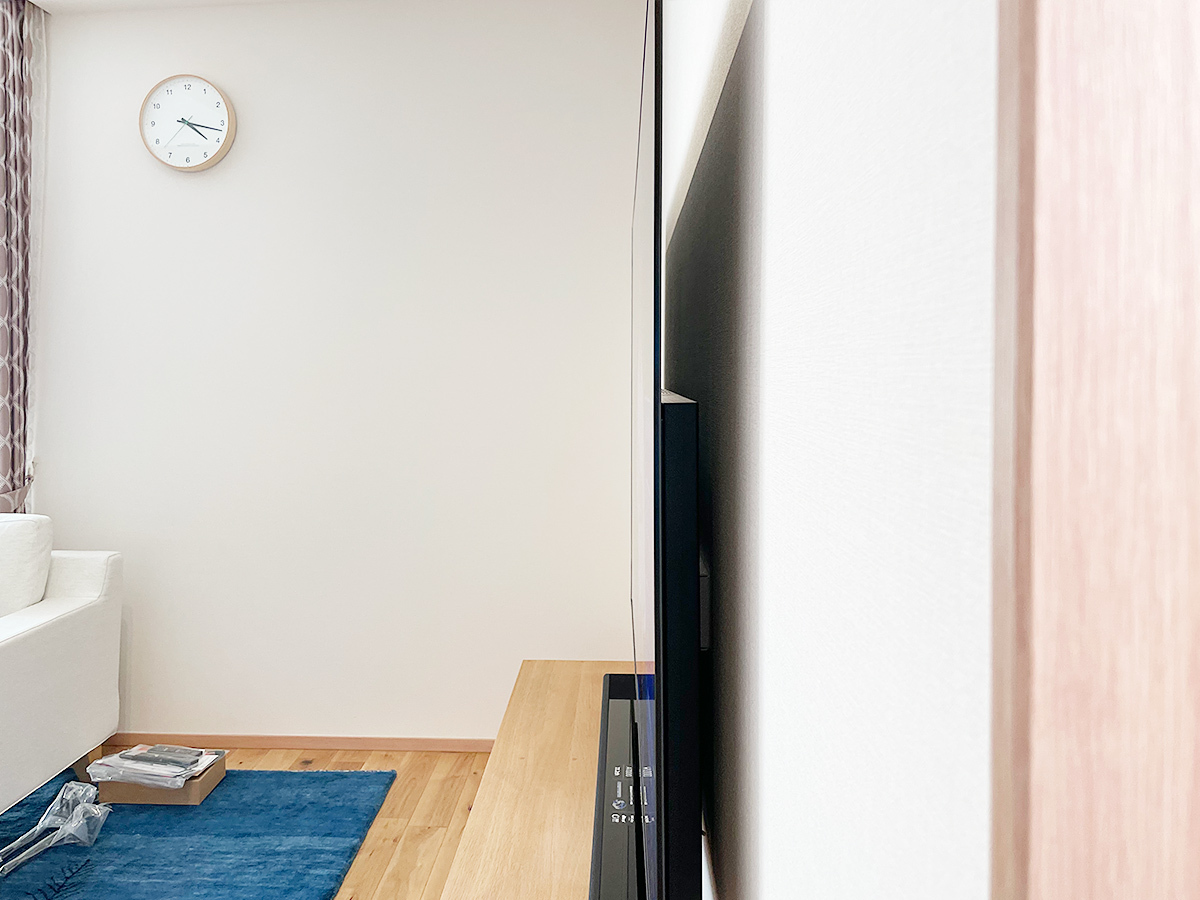

側面。XRJ-77A80Jの薄さが実感できます
(↑)恒例の壁掛け側面の様子。下地補強が壁の内部で行われているため、壁面と金具が直接接しています。また角度固定式タイプの金具を使うことでXRJ-77A80Jの本体の薄さがより強調されています。

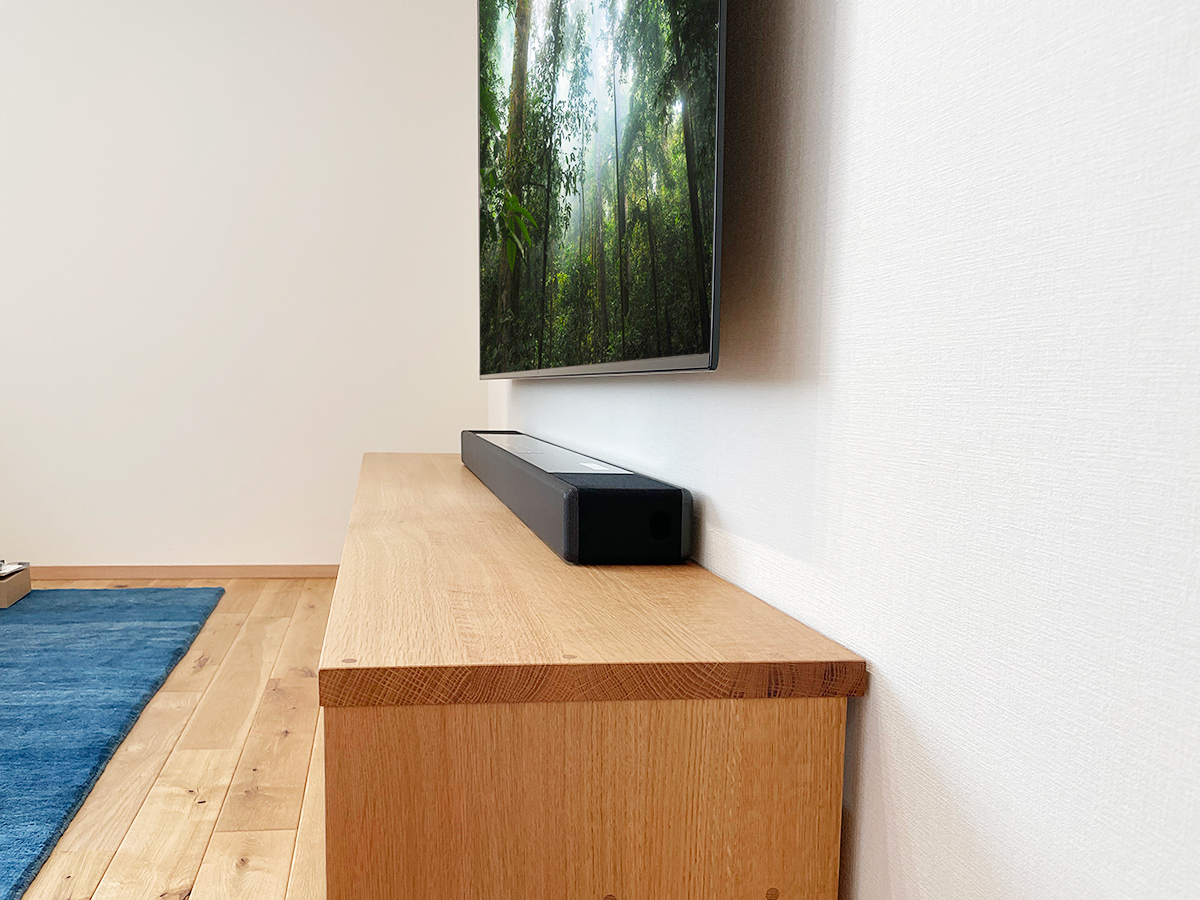

今回はテレビボードとの併用。サウンドバーも据え置きです
(↑)お客様は壁掛けテレビとテレビボードを併用。サウンドバーの置き場もテレビボードの上となりました。テレビボードを無くす場合はサウンドバーは「壁掛け」「棚を設置してその上に」といった選択肢が考えられます。

工事中の写真。金具台座を取り付け。床上コンセント電気工事士の資格を持つスタッフが一度取り出し配線の組み替え作業中
(↑)工事途中の写真も紹介しておきましょう。壁面のマスキングテープは訪問直後に行われたテレビの位置決めによって作られたもの。その下の水平ラインはテレビボードの上辺ラインです。その下では電気工事士の資格を持つスタッフが既存のコンセントを一旦取り出し、配線の組み換え作業を行っています。
青い枠の中では壁掛け金具の台座が水平に取り付けられています。

テレビの位置が決まり、金具の取付が終わって初めてコンセントパネルの位置が決まります
(↑)テレビの位置が決まり、金具の取付が終わって初めてコンセントパネルの新設に入れます。金具と干渉せず、しかもテレビの枠からはみ出さない場所、なおかつ既存のコンセントから延長しやすい場所として今回は金具の斜め下にコンセントを作ることにしました。

今回は金具の斜め下。既存コンセントのほぼ真上になりました。
(↑)写真の壁掛け金具はカトー電器オリジナル商品です。壁掛けテレビ専門店として培ったノウハウや工夫が多数詰め込まれています。

大型テレビへの買い替えを機に壁掛けもご検討ください

より鮮やかな有機ELテレビや一回り大きいテレビなど、テレビの買い替えをお考えでしたら是非壁掛けもご検討ください。カトー電器にご相談くだされば送っていただいた写真とリクエストをベースにお客様にとって最適なプランをご提案させていただきます。

Data Sheet
場所愛知県
ハウスメーカ住友林業
壁の種類石膏ボード
テレビメーカソニー
インチサイズ77インチ
テレビ型番XRJ-77A80J
棚の施工棚なし
