名古屋・栄で65インチブラビア天吊り設置

今回は、名古屋の栄にあります「アウトバックステーキハウス様」で、65インチのブラビアを天吊りによって設置させていただきました。

また同時にブラビア以外に32インチ液晶テレビを2台用意して、計3台から同じ映像を流したりそれぞれから違う番組を流したりできるシステム構成も行わせていただきました。

それぞれの液晶テレビで、地上デジタル・BSデジタル放送を視聴できる環境と、ブルーレイレコーダーを1台設置し、3台の液晶テレビへ映像を同時に出力することも可能になっています。

天井の中を使って配線処理

それぞれの液晶テレビに必要なケーブル類をうまく隠ぺいさせるために、天井の中に配線を取り回させていただきました。

映像出力に必要なHDMIケーブルの入線、電源とアンテナ線の確保も行っています。

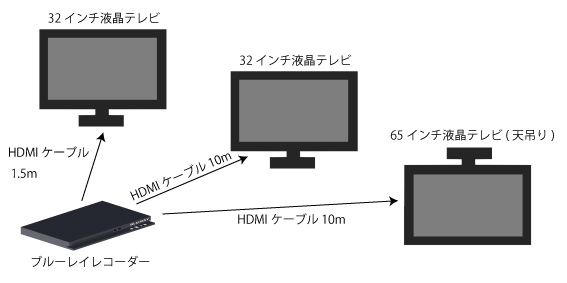

また今回は、ブルーレイレコーダーを設置した場所から、それぞれの液晶テレビへ配線していますので、ケーブルの距離が長いものも用意させていただきました。

3系統のHDMIケーブルをそれぞれの液晶テレビへ接続しています。

ブルーレイレコーダー裏には、HDMI分配器を取り付けてそれぞれの液晶テレビへHDMIケーブルを拡張しています。

天吊り設置でのこだわり

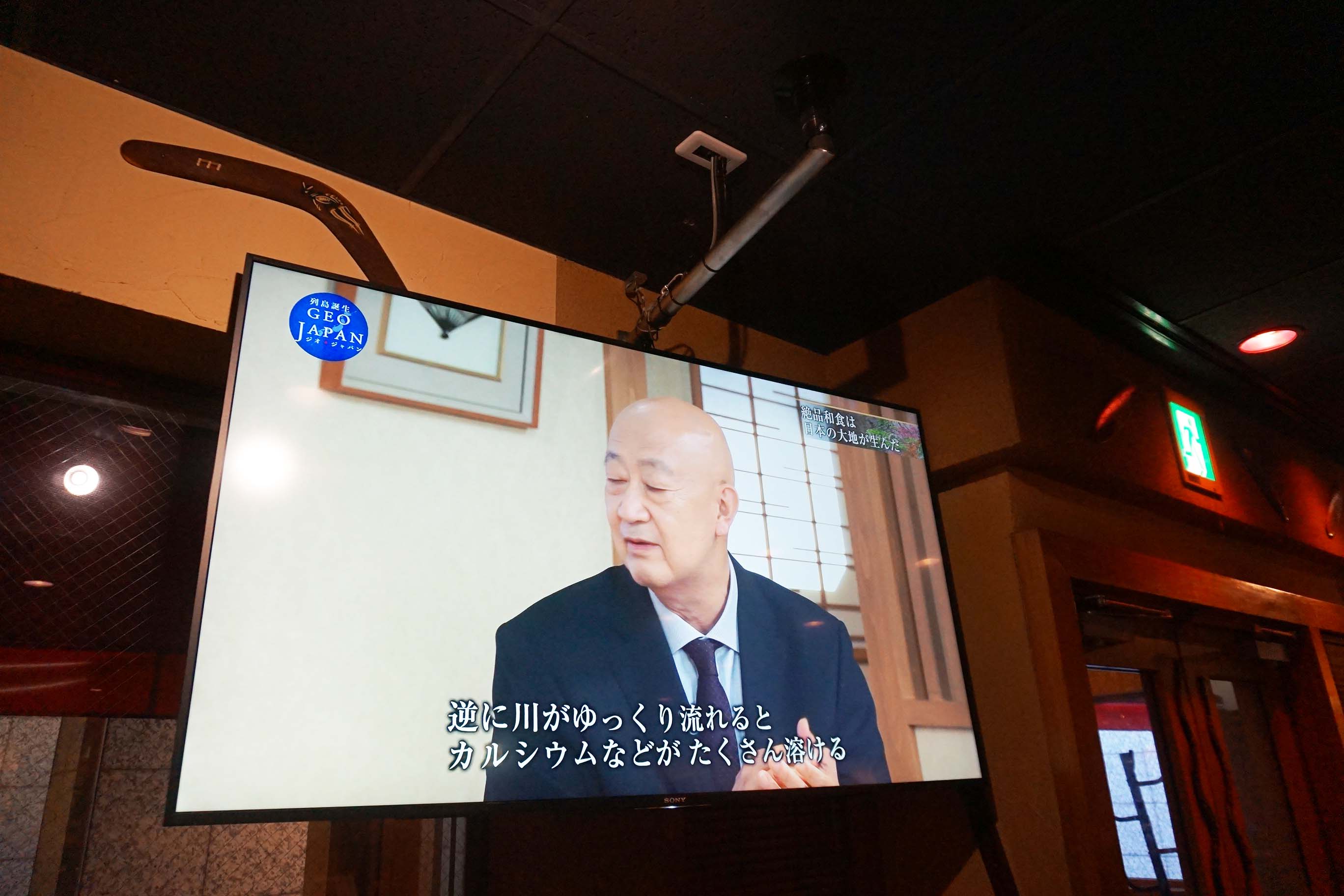

金具は天吊り用の専用金具を使用させていただきました。

電源やアンテナ線などは天井面にコンセントを新設して、ケーブルの露出を極力少なくするためにテレビ裏でも整線しています。

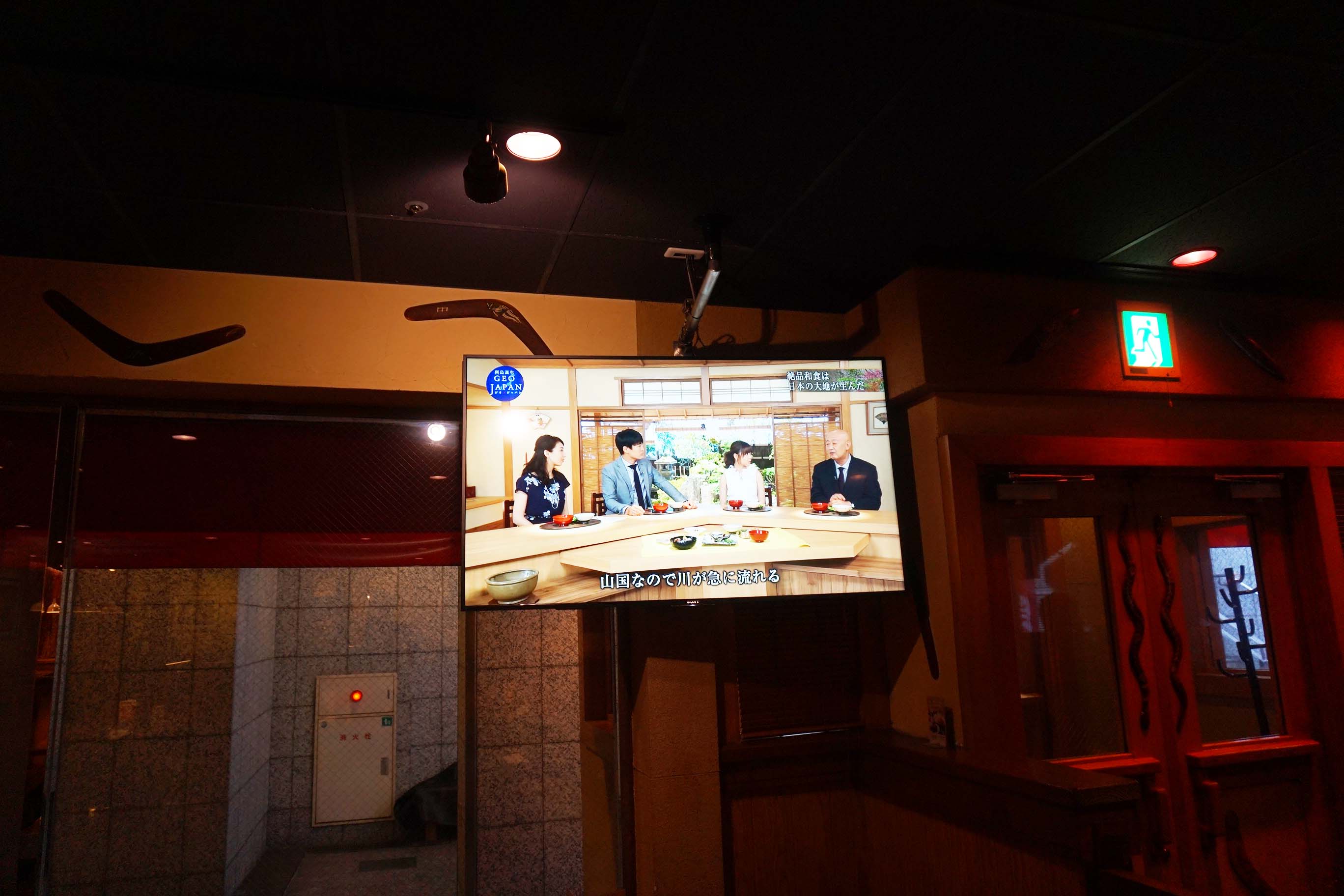

また今回設置した場所に以前から設置されたテレビよりも大きいモデルになったので、角度や天吊り金具の位置を調整しながら、コーナーに設置しています。

ちなみに他の32インチ液晶テレビのケーブル接続に関しても、設置場所付近の天井にコンセントを新設し、それぞれ電源供給とアンテナ線の接続、HDMIケーブルを接続しています。

見やすさを考慮した施工

今回の施工では、

1, ブルーレイレコーダーで再生するコンテンツを最大3つの液晶テレビから放映可能
2, それぞれが別々にアンテナ線を保持しているため、違うチャンネルの同時放映が可能

となっております。

民法テレビ放送でお客様を楽しませることにも使えますし、店内で新商品の宣伝にも使える仕様になっています。

また、店内は広々とした空間になっておりますので、3つの液晶テレビの映像がお客様の目にも入りやすいと思います。

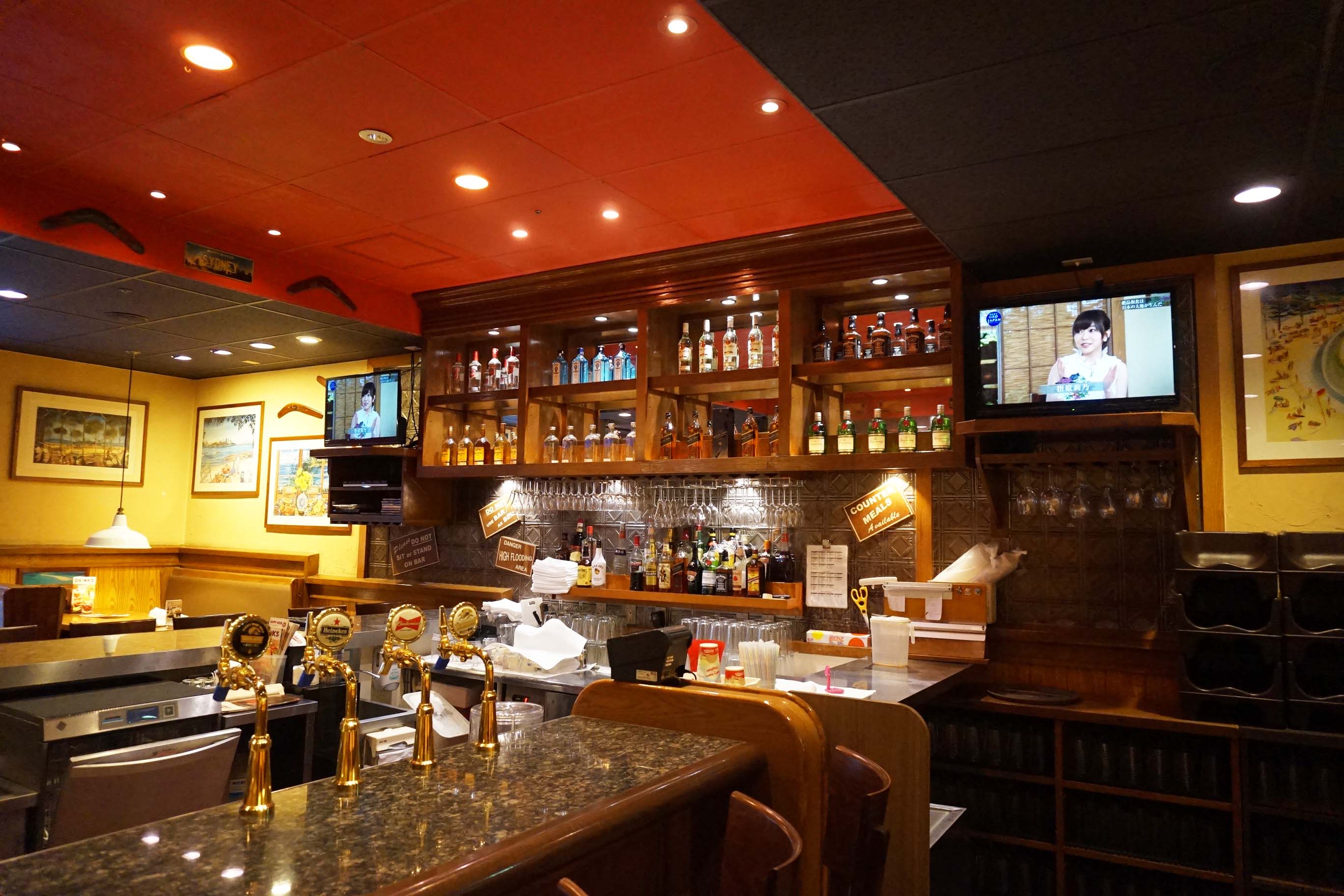

また天吊りを行った場所は、カウンターからは視認性があまり良くないので、32インチの液晶テレビがとても良い仕事をします。

今回の施工でも、店主の方にしっかりコンサルティングをし、施工を進めていきました。

施工完了後は、操作説明を行い、映像切替を行っていただきました。

大画面のテレビから流れる迫力ある映像に大変喜んでいらっしゃいました。

施工させていただいた店舗のご紹介

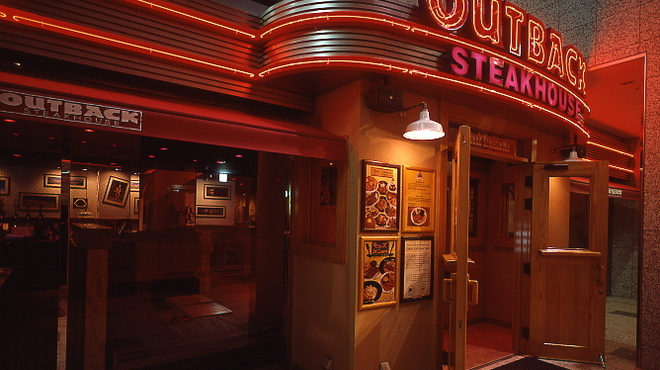

アウトバックステーキハウス 名古屋栄店

名古屋の栄にある「サンシャイン栄」の裏側に位置し、1Fにあるスターバックスが目印です。

そのスターバックスから地下への階段を降りると、アウトバックステーキハウスがあります。

アメリカンスタイルのお店と分厚いステーキなどでとても人気のお店です。
